احتراق نیمه پیش آمیخته (تعادل شیمیایی، غیر آدیاباتیک)، شبیه سازی با انسیس فلوئنت

۱,۲۶۰,۰۰۰ تومان تخفیف دانشجویی

  • The problem numerically simulates the non-adiabatic combustion in a combustion chamber using ANSYS Fluent software.
  • در این پروژه به شبیه سازی احتراق نیمه پیش آمیخته غیر آدیاباتیک در یک محفظه احتراق پرداخته ایم.
  • هندسه 2 بعدی این پروژه توسط نرم افزار ANSYS Design Modeler طراحی شده است.
  • شبکه محاسباتی این پروژه توسط نرم افزار ANSYS Meshing ایجاد شده است.
  • مش این پروژه با سازمان بوده و تعداد سلول های محاسباتی آن 4700 سلول می باشد.
  • ما از مدل احتراق نیمه پیش آمیخته برای تعریف واکنش های احتراقی استفاده کردیم.
  • برای رفتار انرژی از مود تعادل شیمیایی (chemical equilibrium) و مود غیرآدیاباتیک (non-adiabatic) استفاده شده است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

احتراق نیمه پیش آمیخته (تعادل شیمیایی، غیر آدیاباتیک)

در این پروژه، به شبیه سازی احتراق نیمه پیش آمیخته غیر آدیاباتیک (Non-adiabatic partially premixed combustion) توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. در این مساله، دو مرز ورودی متفاوت وجود دارد، یکی برای هوای خالص و دیگری برای مخلوطی از سوخت و هوا. این دو جریان در داخل محفظه احتراق مخلوط می شوند و به همین دلیل احتراق نیمه پیش آمیخته می باشد.

هندسه دو بعدی این پروژه را توسط نرم افزار ANSYS Design Modeler ترسیم کردیم و مش آن را با نرم افزار ANSYS Meshing ایجاد کردیم.نوع مش سازمان یافته بوده و تعداد سلول های محاسباتی آن 4700 می باشد.

روش های استفاده شده

از انتقال گونه ها (Species Transport) استفاده شده است. از مدل احتراق نیمه پیش آمیخته برای مدل سازی فرایند احتراق استفاده شده است. رفتار غیر آدیاباتیک انرژی (non-adiabatic energy treatment) و تعادل شیمیایی (Chemical Equilibrium) برای مدل سازی احتراق در نظر گرفته شده اند.

یک جدول PDF برای ذخیره داده های مربوط به تغییرات دما، چگالی مخلوط و کسر جرمی گونه های شیمیایی مختلف قبل از شبیه سازی ایجاد شده است تا در محاسبات اصلی استفاده شود.

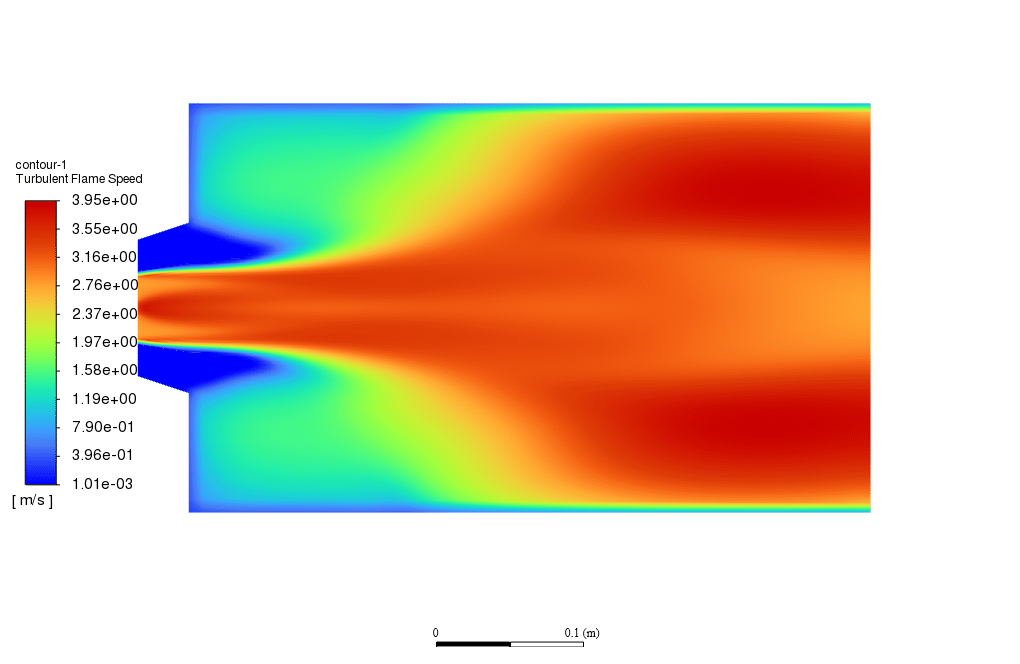

همچنین، از مدل Zimont برای مدل سرعت شعله آشفته استفاده شده است. ابتدا شبیه سازی احتراق جریان سرد برای به دست آوردن یک راه حل اولیه در مورد الگوهای جریان با غیرفعال کردن معادلات مربوط به احتراق انجام شده است.

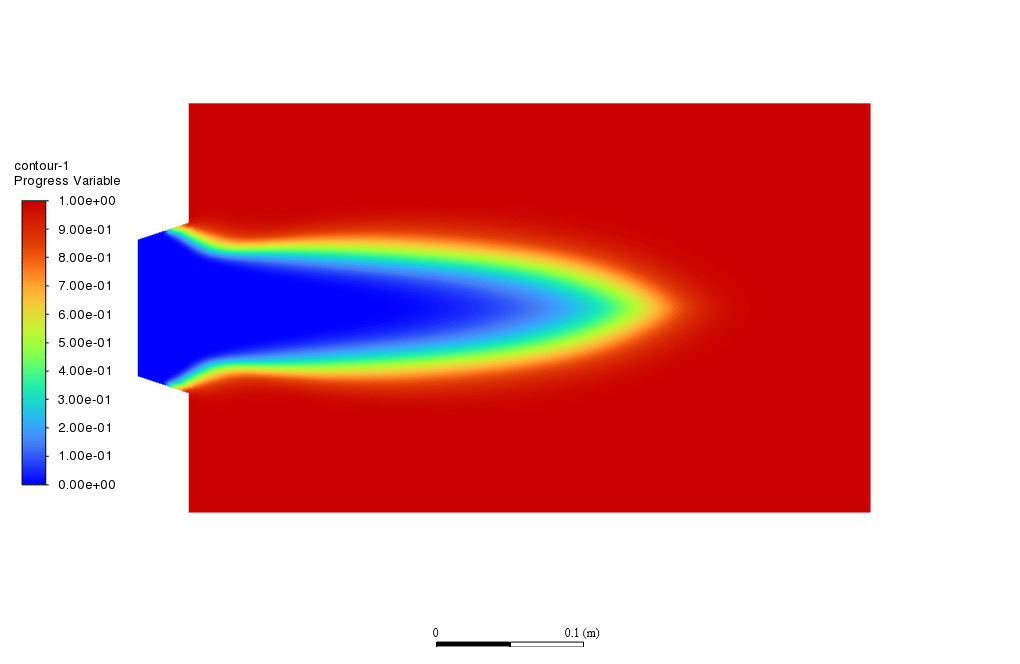

در مرحله دوم از گزینه patch برای پیوست کردن مقدار ثابت متغیر progress به دامنه استفاده کردیم. به طور همزمان، معادلات مربوط به احتراق برای رسیدن به جواب نهایی فعال شدند.
همچنین معادله انرژی برای محاسبه تغییرات دمای ناشی از احتراق فعال شده و از مدل توربولانسی Standard k-epsilon در این پروژه استفاده کردیم.

نتایج

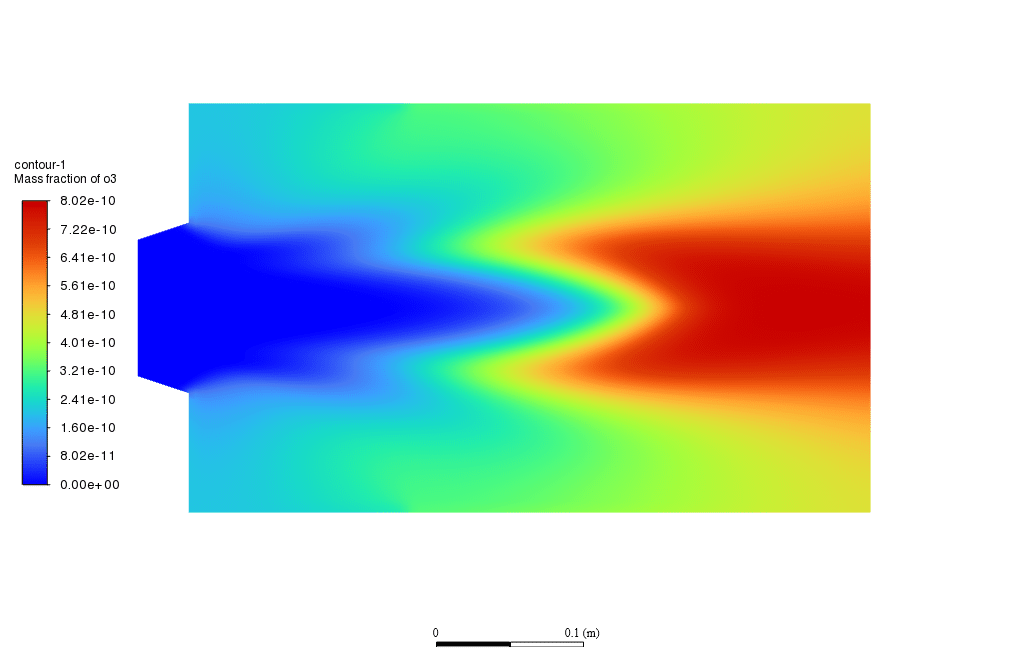

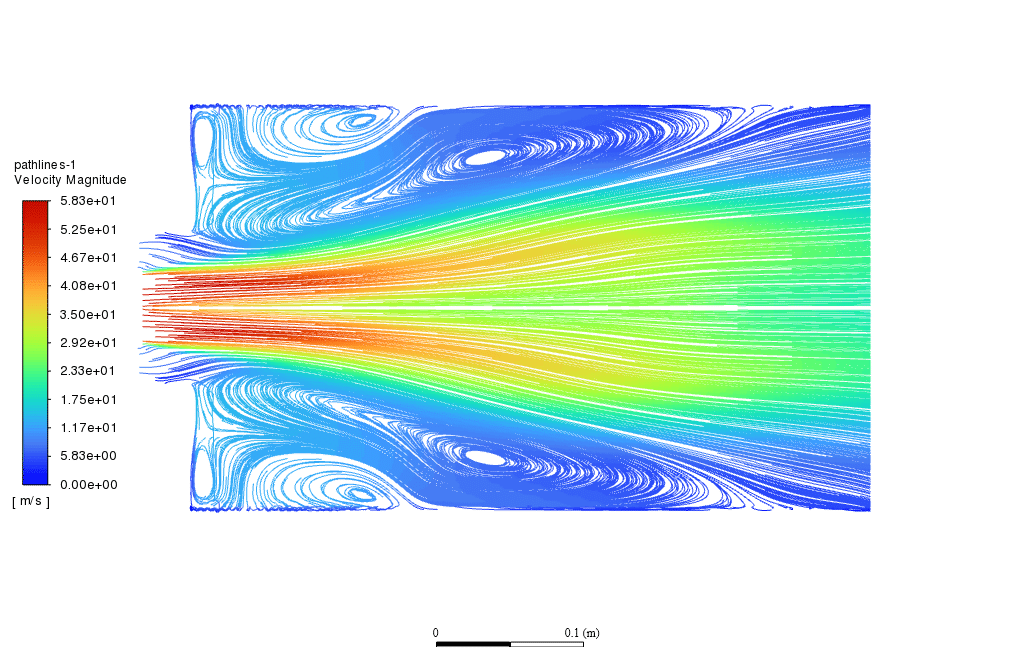

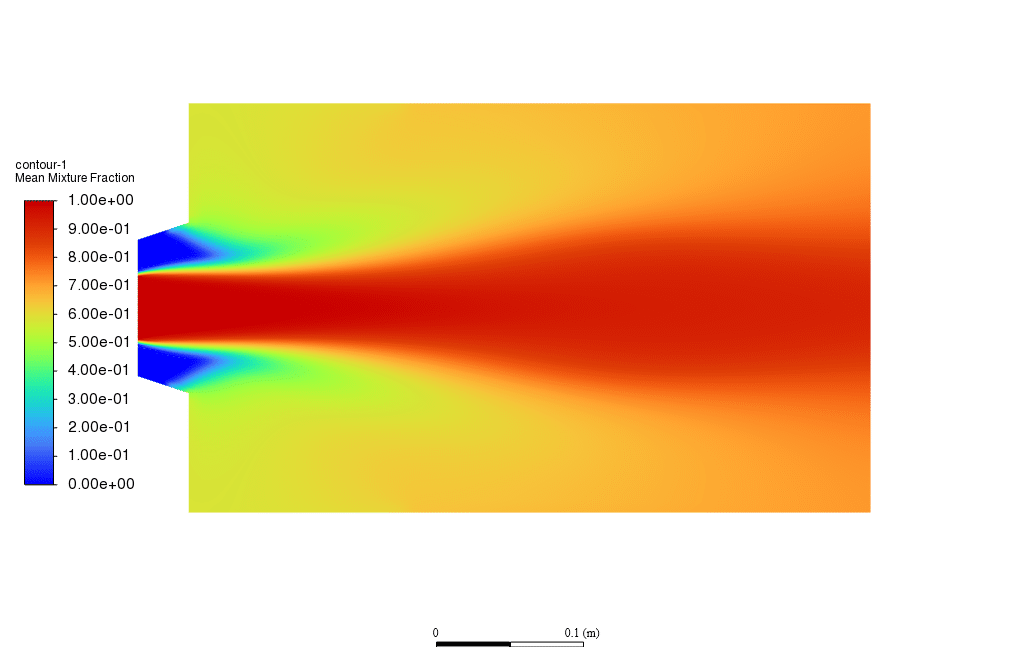

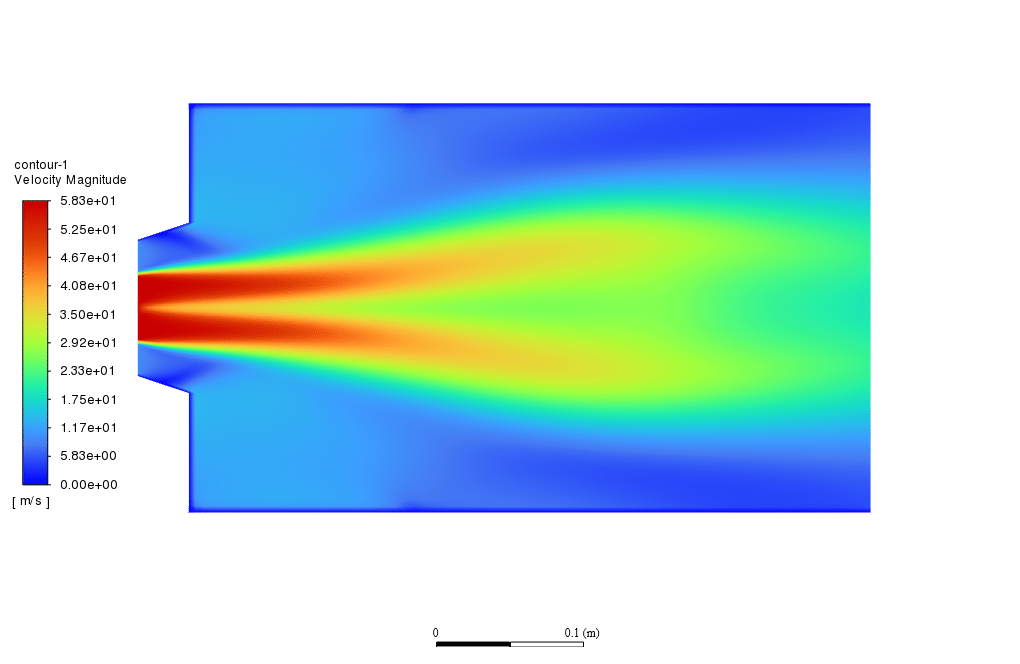

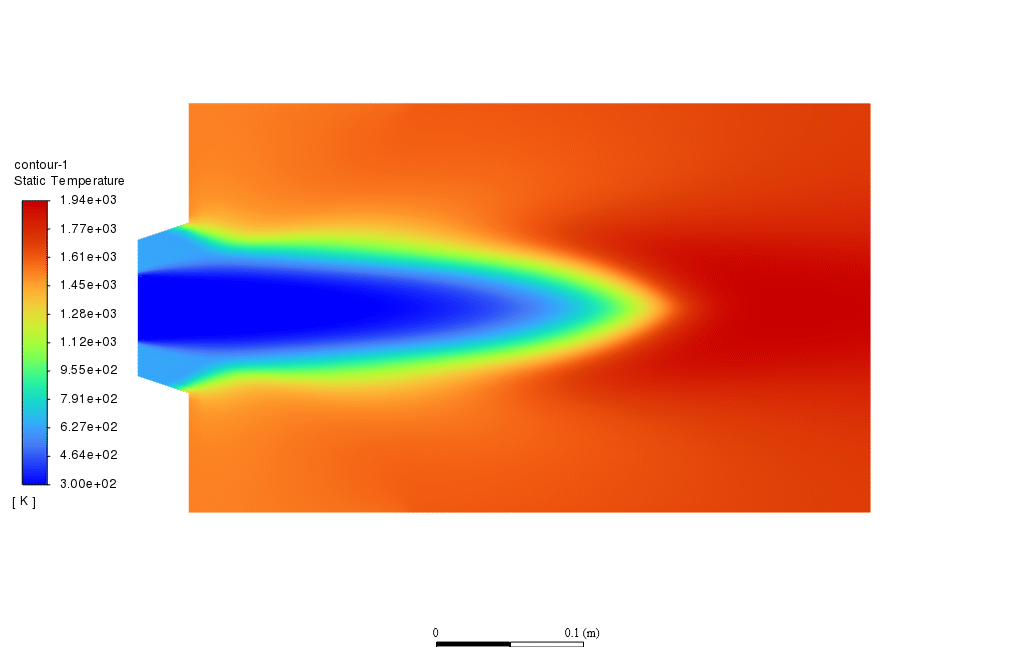

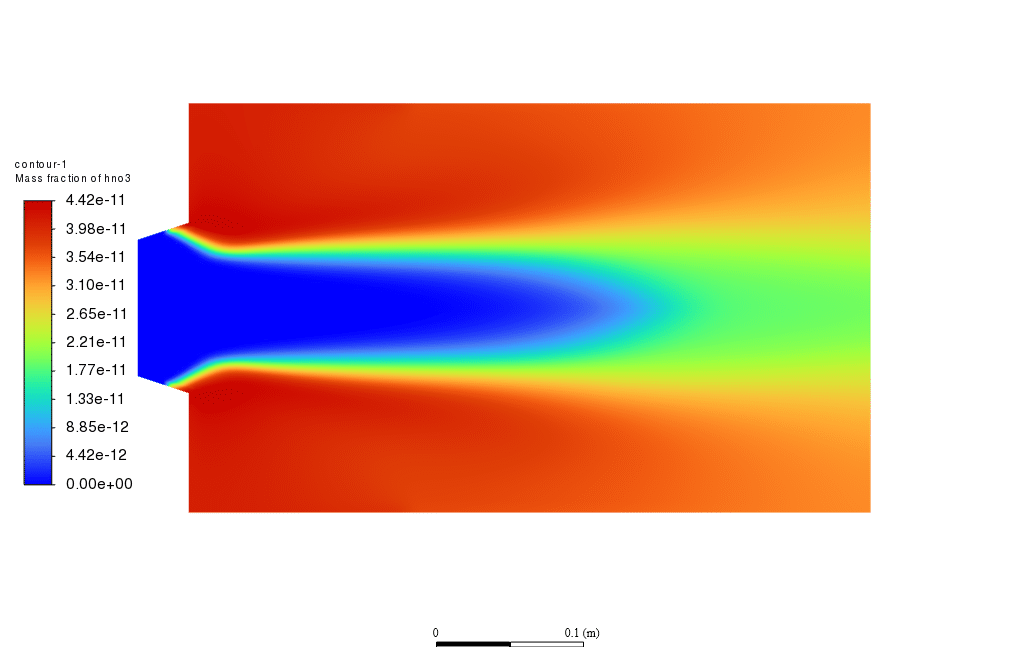

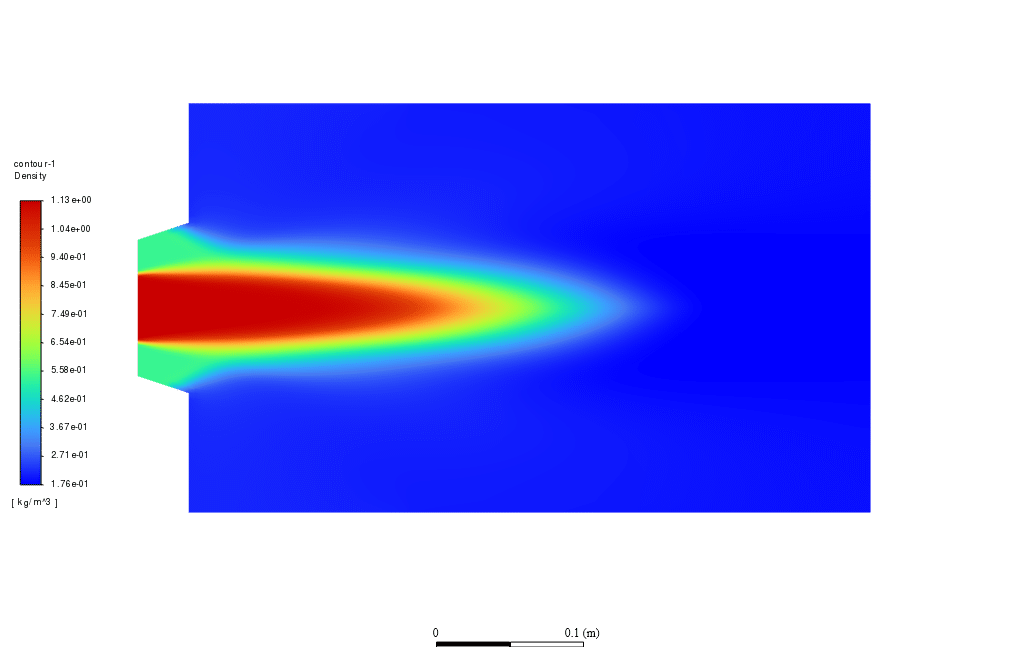

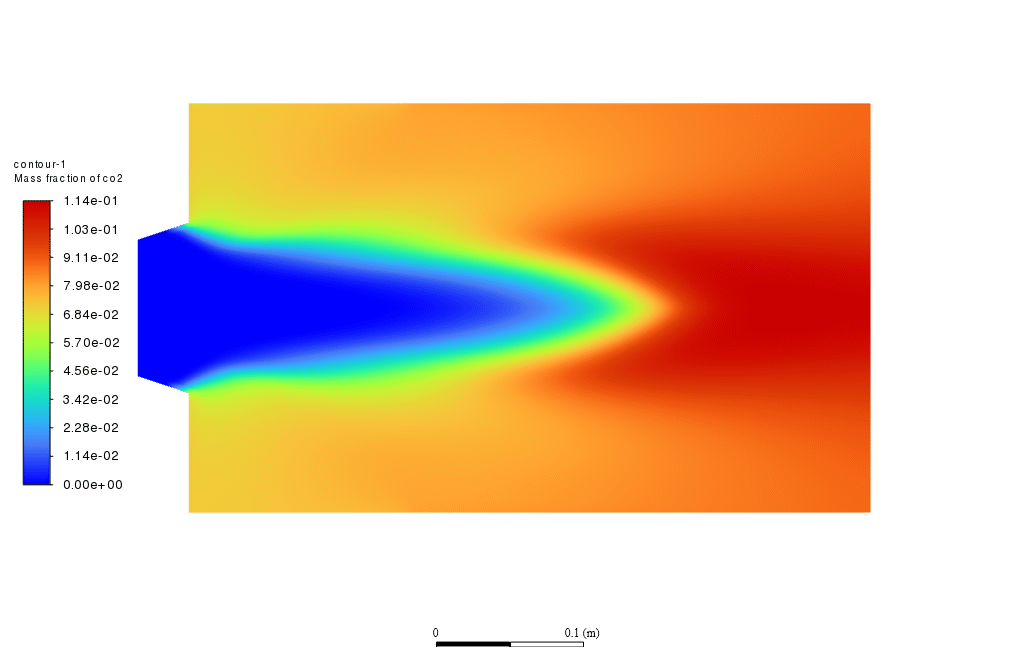

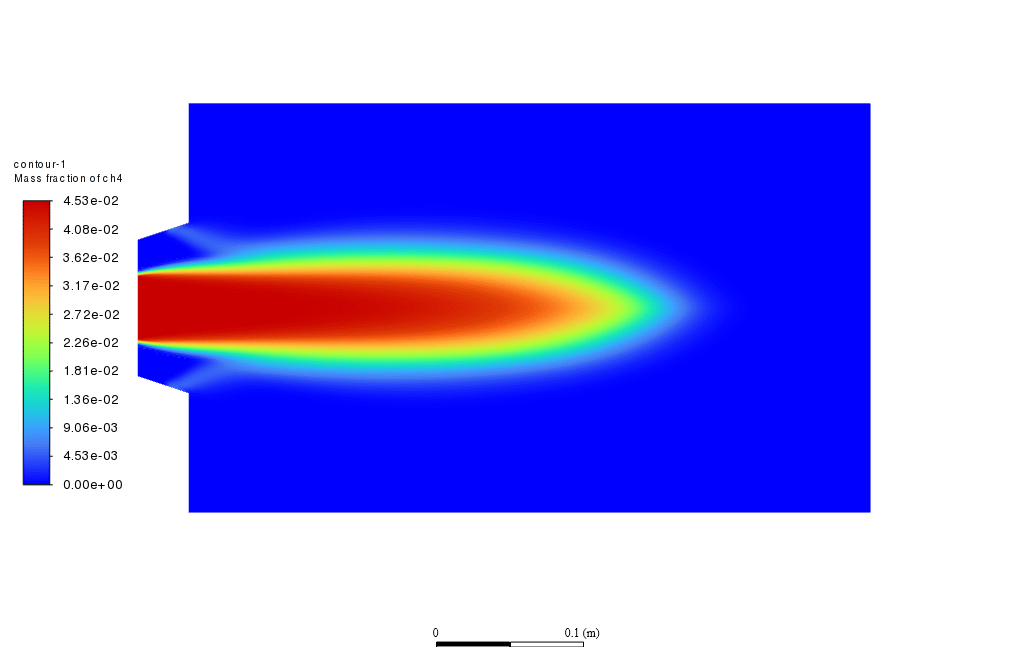

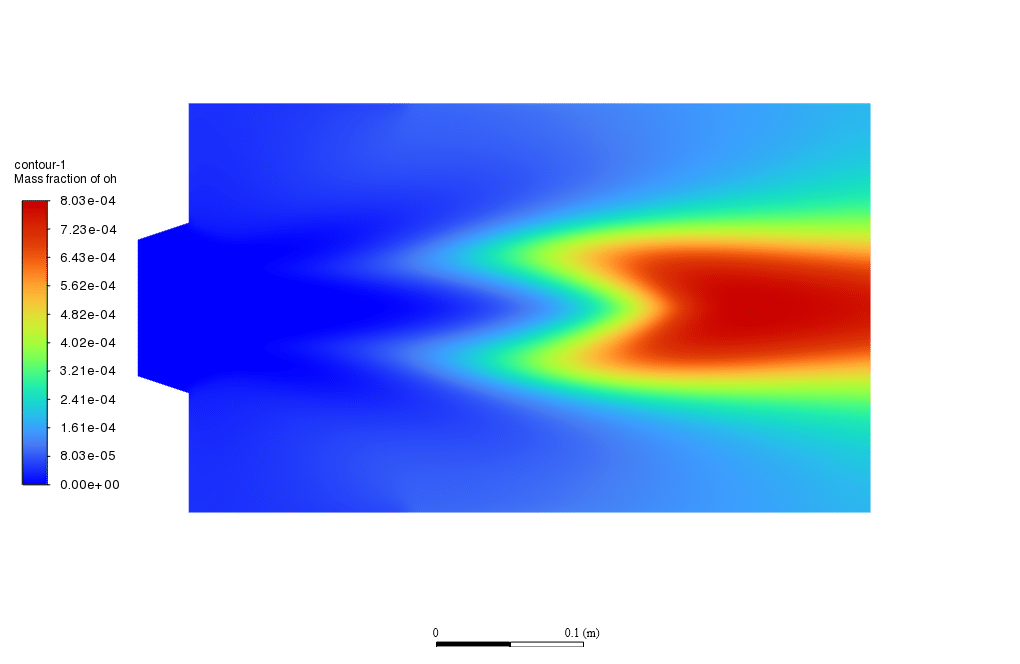

پس از پایان فرآیند شبیه سازی، کانتورهای  دما، سرعت، کسر جرمی گونه های مختلف و خطوط جریان به دست آمد. همانطور که در کانتور دما نشان داده شده است، دما در محفظه افزایش یافته است که نشان می دهد احتراق انجام شده است. همچنین جریان های ثانویه تشکیل شده در محفظه در خطوط جریان نشان داده شده است. این جریان های ثانویه نقش افزایش فرآیند اختلاط بین سوخت و هوا و در نتیجه افزایش فرآیند احتراق را دارند.
