انتقال حرارت جا به جایی اجباری در لوله U شکل، شبیه سازی با انسیس فلوئنت

۳۶۰,۰۰۰ تومان تخفیف دانشجویی

  • این مسئله به صورت عددی انتقال حرارت جابجایی اجباری را در یک لوله U شکل شبیه سازی می کند.
  • ما مدل سه بعدی را توسط نرم افزار Design Modeler طراحی کرده ایم.
  • مدل را با نرم افزار ANSYS Meshing مش زده ایم و تعداد  سلول های محاسباتی برابر با 2595714 است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه انتقال حرارت جا به جایی اجباری در لوله U شکل

در این پروژه به شبیه سازی انتقال حرارت جا به جایی اجباری در لوله U شکل با استفاده از نرم افزار ANSYS Fluent (انسیس فلوئنت) پرداخته ایم. انتقال حرارت جابجایی اجباری (Forced Convection) در لوله U شکل با شار حرارتی (Heat Flux) بر روی دیواره های بیرونی آن شبیه سازی شده است. هدف این پروژه در نظر گرفتن همرفت اجباری است.

مدل سه بعدی این پروژه توسط نرم افزار ANSYS Design Modeler طراحی شده است. قطر لوله 13 میلی متر می باشد و تعدادی سوراخ در صفحات بین آن وجود دارد که قطر آن ها 70 میلی متر است. فاصله محوری آن ها 20 میلی متر و فاصله عرضی آن ها 16 میلی متر است. ما این هندسه را با استفاده از نرم افزار ANSYS Meshing مش بندی کرده ایم. نوع مش بدون ساختار و شماره سلول آن برابر با 2595714 است و سپس آن را به نرم افزار ANSYS Fluent منتقل کرده و نوع آن را به مش پلی هدرال (Polyhedral) تغییر دادیم.

روش های استفاده شده

جریان آب با سرعتی برابر با0/0158  متر بر ثانیه وارد دامنه محاسباتی می شود. بنابراین رژیم جریان در این شبیه سازی جریان آرام است و ما جریان آرام را به عنوان مدل ویسکوز فعال کرده ایم. همچنین شار حرارتی برابر با 32087 W/m^2 بر روی دیوار بیرونی برای در نظر گرفتن همرفت اجباری اعمال کرده ایم.معادله انرژی برای محاسبه تغییرات دما فعال شده است.

نتایج

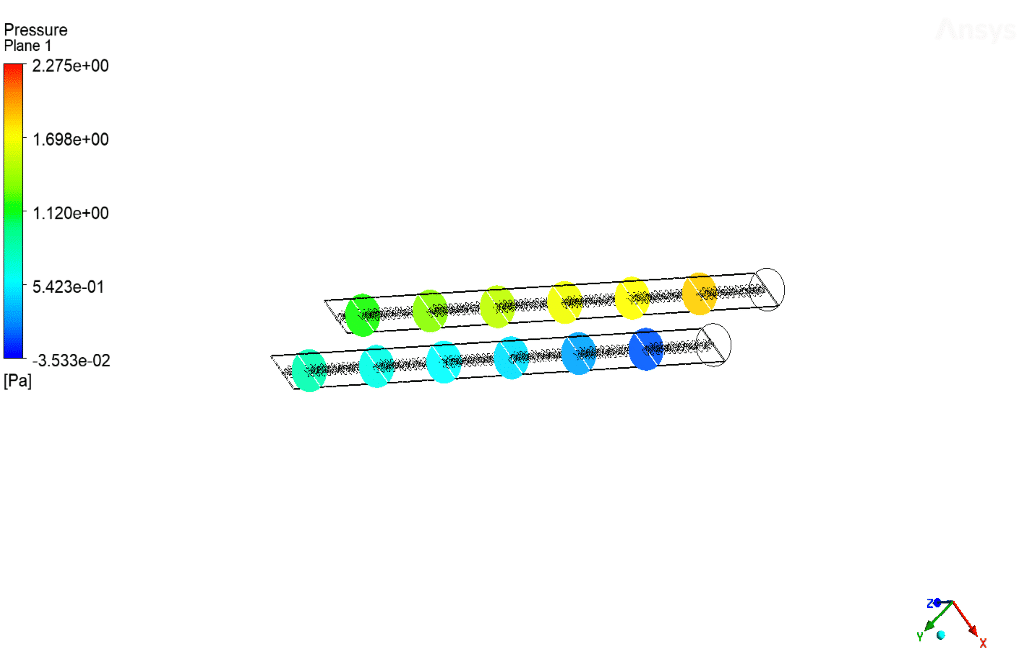

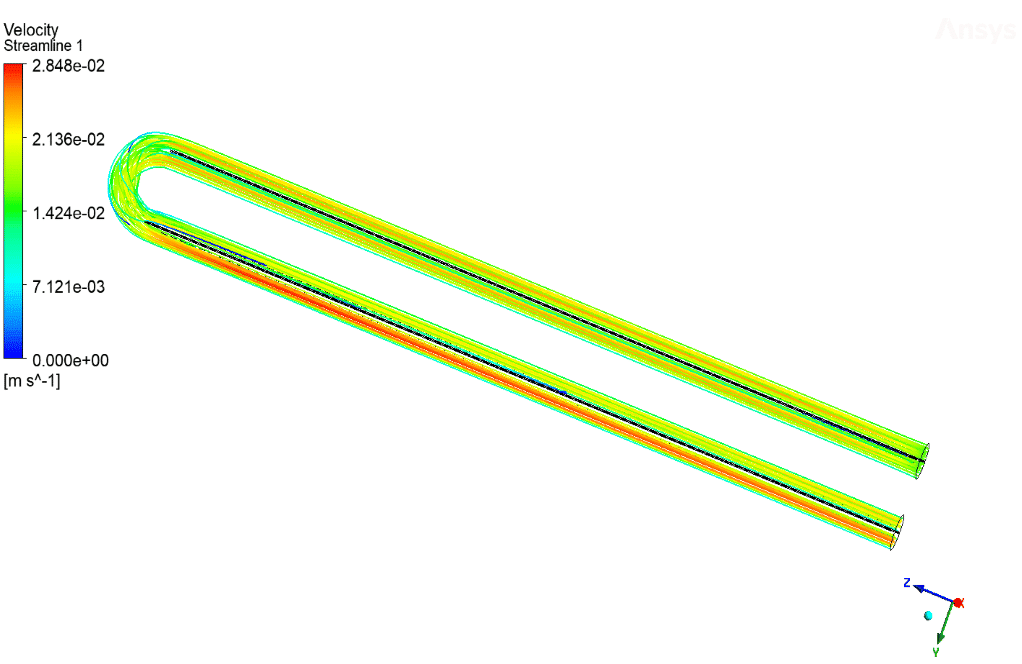

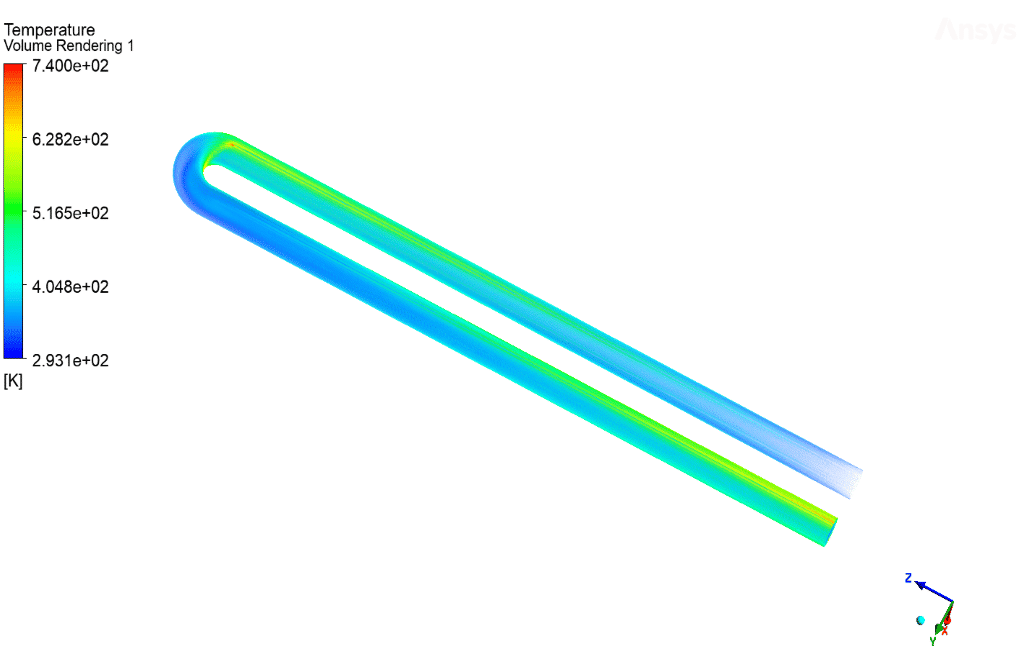

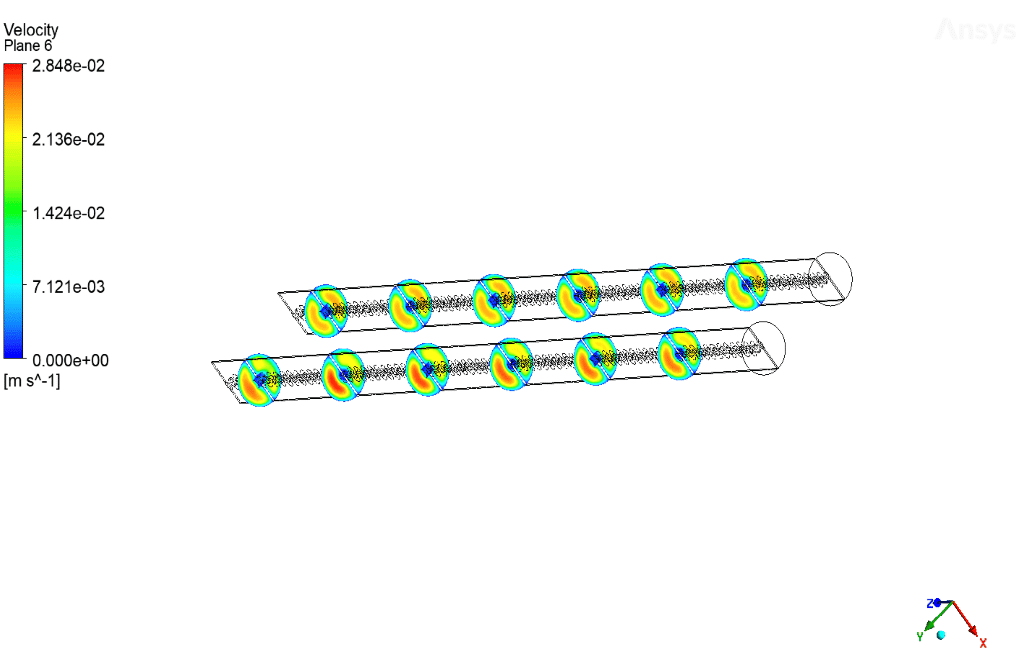

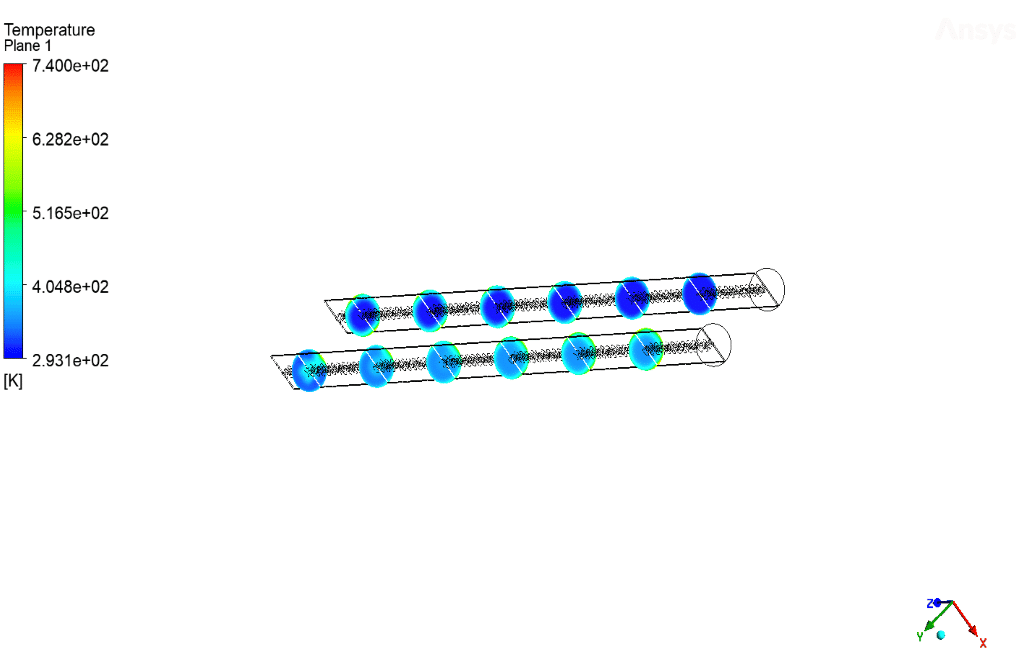

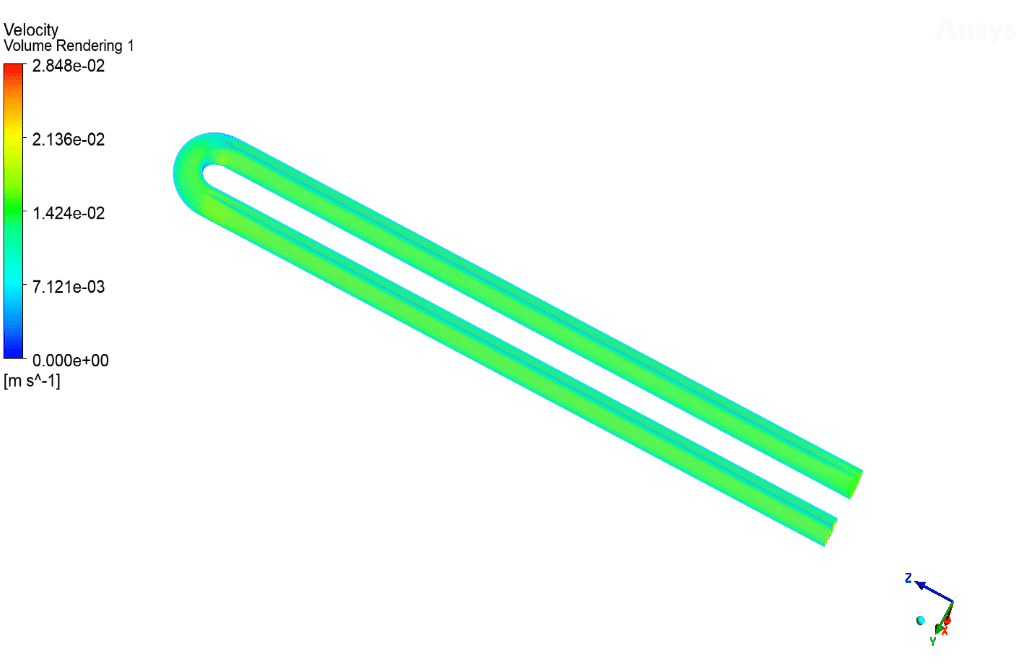

هنگامی که حل کامل شد، دما، سرعت و فشار به دست آمد. همانطور که از کانتورها مشخص است، انتقال حرارت به خوبی انجام شده است. همچنین ضریب انتقال حرارت (=220.9961)ناسلت محلی و متوسط (=25.78288) ، افت فشار (=2.15) و ضریب اصطکاک (=0.35) را به دست آوردیم.
