احتراق مرطوب با استفاده از ذرات احتراق در مدل DPM، شبیه سازی با انسیس فلوئنت
۱,۶۲۰,۰۰۰ تومان تخفیف دانشجویی
در این پروژه به شبیه سازی احتراق مرطوب با استفاده از ذرات احتراق در مدل DPM در نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
شبکه بندی این پروژه با استفاده از نرم افزار ANSYS Meshing انجام شده است.
این شبیه سازی به صورت ناپایا (Transient) انجام شده است.
مدل انتقال گونه ها (Species Transport) و فاز گسسته سیال (DPM) برای تعریف فرایند احتراق استفاده شده است.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه احتراق مرطوب با استفاده از ذرات احتراق در مدلDPM
در این پروژه به شبیه سازی احتراق مرطوب با استفاده از ذرات احتراق در مدل DPM در نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
در این پروژه احتراق تر آنتراسیت فرار در یک محفظه احتراق با استفاده از ذرات احتراق شبیه سازی شده است. هدف ما ردیابی ذرات سوخت از ابتدای تخلیه، اکسید شدن و تولید دی اکسید کربن و بخار آب است. لازم به ذکر است کسر مایع سوخت 2 درصد بوده و پاشش 0.5 ثانیه طول می کشد. در همین حال، هوای گرم وارد محفظه احتراق می شود و دمای ذرات را افزایش می دهد و باعث آزاد شدن کسر فرار می شود.

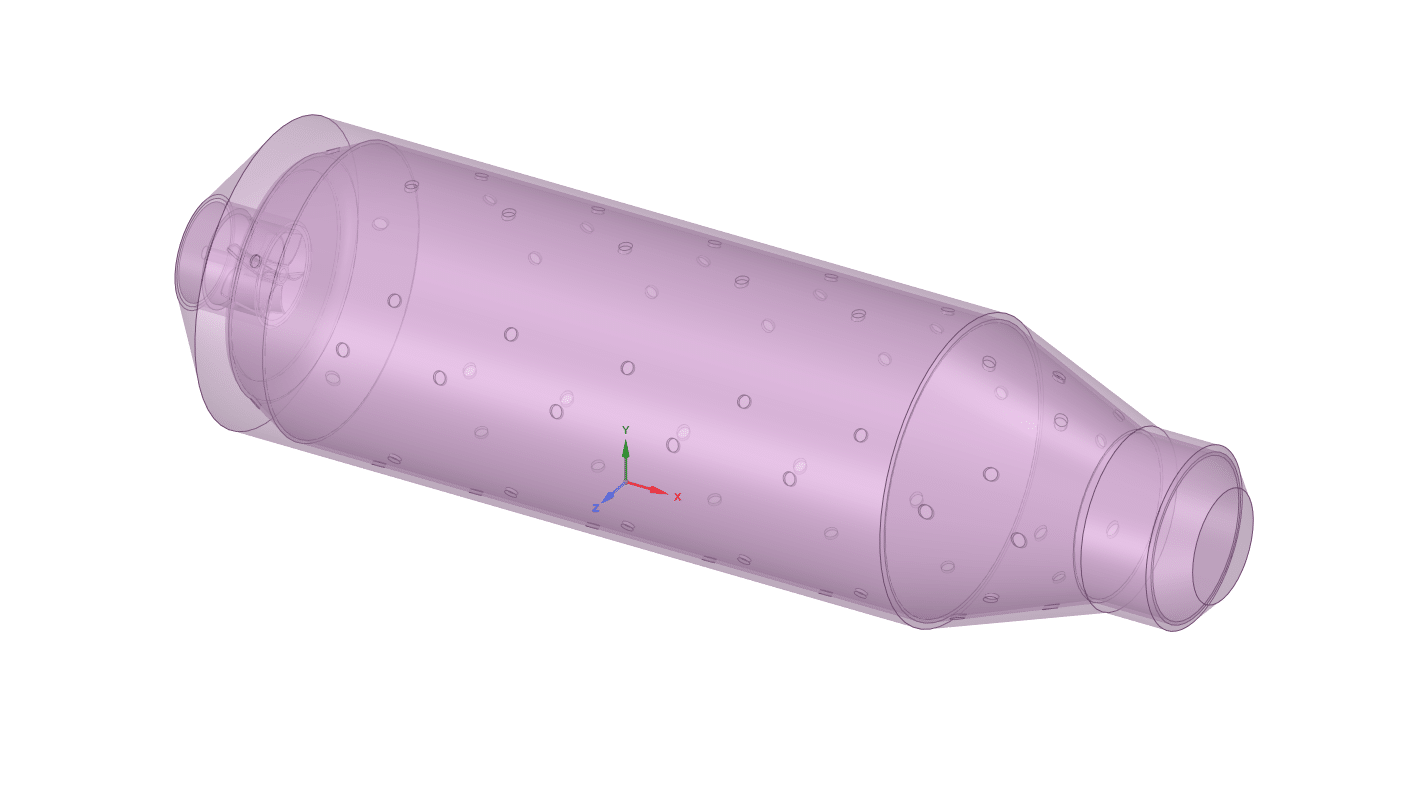

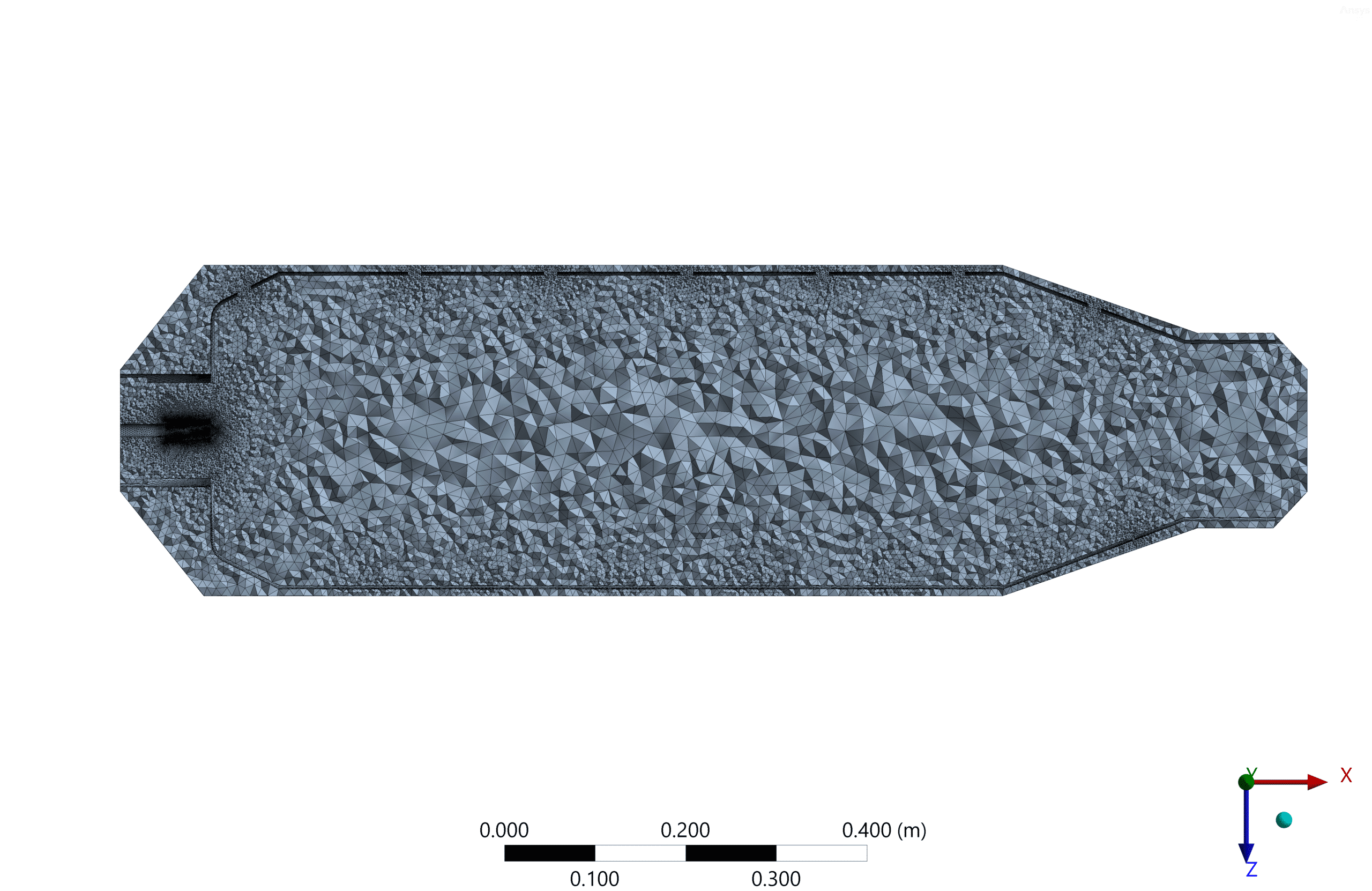

هندسه در نرم افزار ANSYS Desing Modeler طراحی شده است. شبکه بندی این پروژه با استفاده از نرم افزار ANSYS Meshing انجام شده است. نوع شبکه بدون ساختار است. در مرحله بعد برای کاهش هزینه های محاسباتی، سلول های ایجاد شده به سلول های چند وجهی تبدیل شدند. در نتیجه، 810000 سلول محاسباتی در دامنه ایجاد شد.
روش های استفاده شده
مدل انتقال گونه ها (Species Transport) و فاز گسسته (DPM) برای شبیه سازی ذرات استفاده شده است. نوع ذرات احتراق با کسر مایع 2٪ استخدام می شود. دمای اولیه ذرات 325K با شکل غیر کروی و توزیع قطر رزین-راملر است.
نتایج احتراق مرطوب با استفاده از ذرات احتراق در مدل DPM

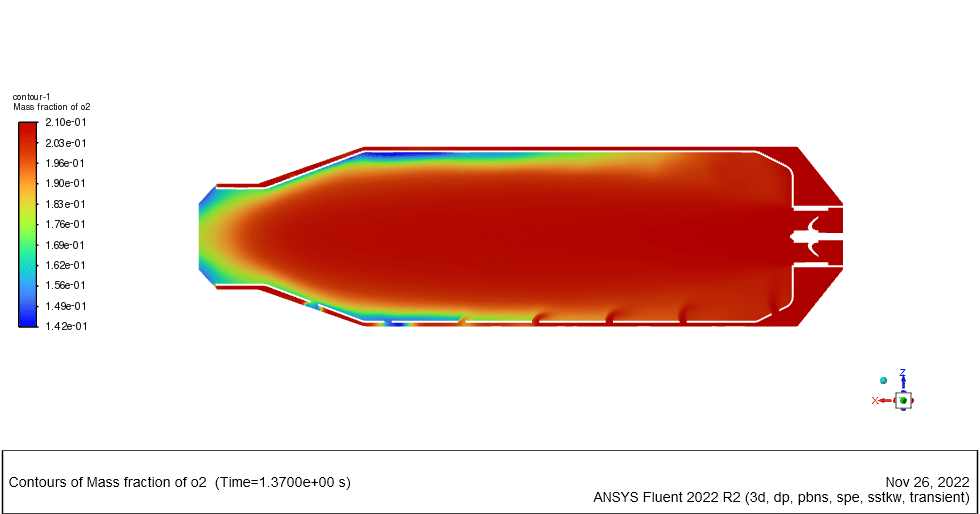

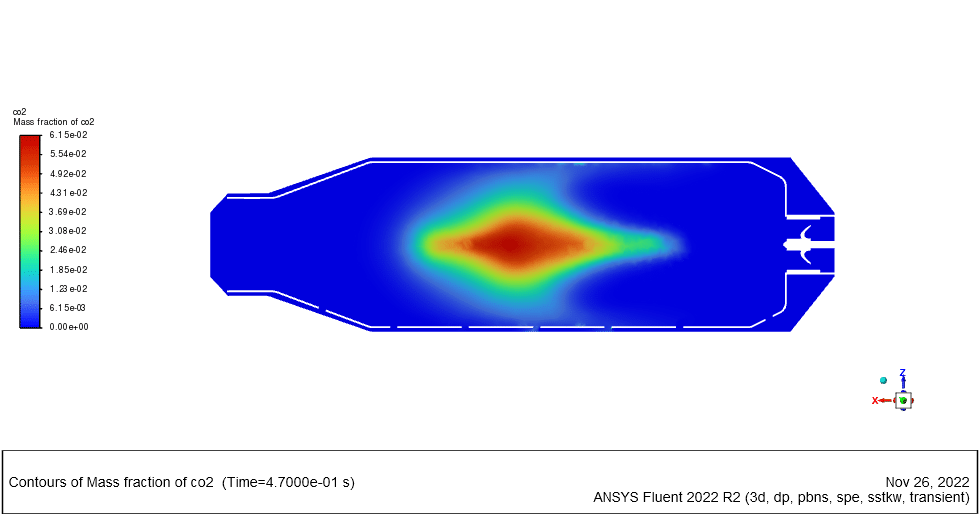

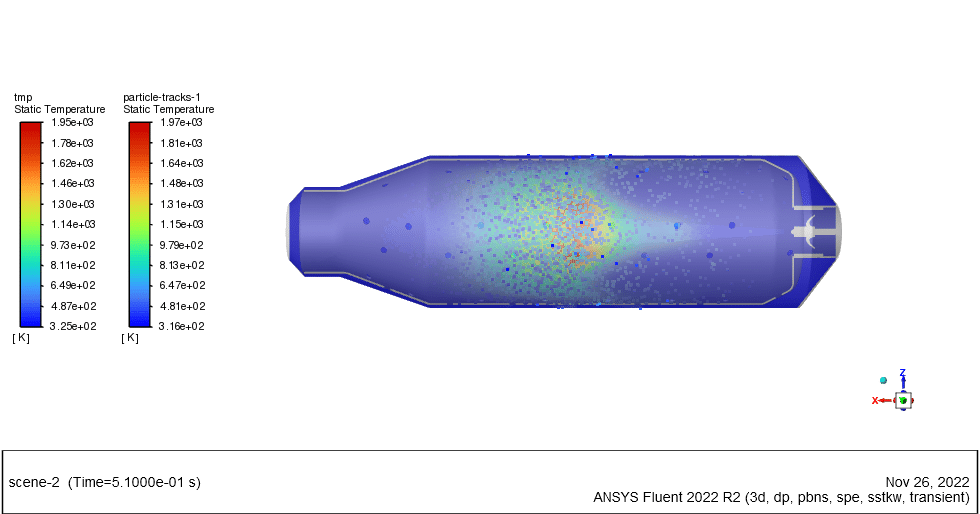

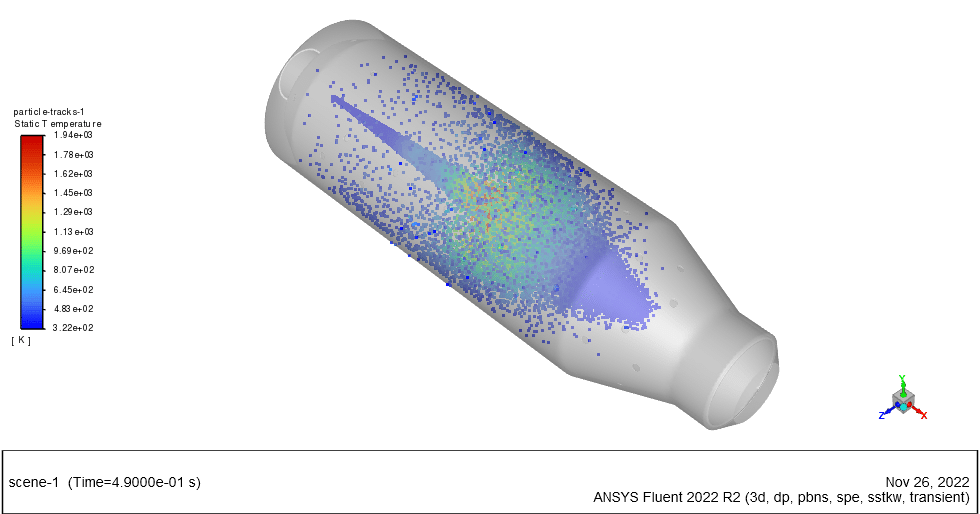

با شروع تزریق در محفظه احتراق، قسمت مرطوب آنتراسیت شروع به تبخیر می کند. اگرچه اکسیژن کافی در دامنه وجود دارد، اما تا زمانی که کسر فرار آزاد نشود، واکنش رخ نمی دهد. کسر فرار اکسید می شود و دی اکسید کربن و بخار آب تولید می کند:
1An-vol + 2.207 O2 ==> 0.1 Co2 + 4.408 H2o

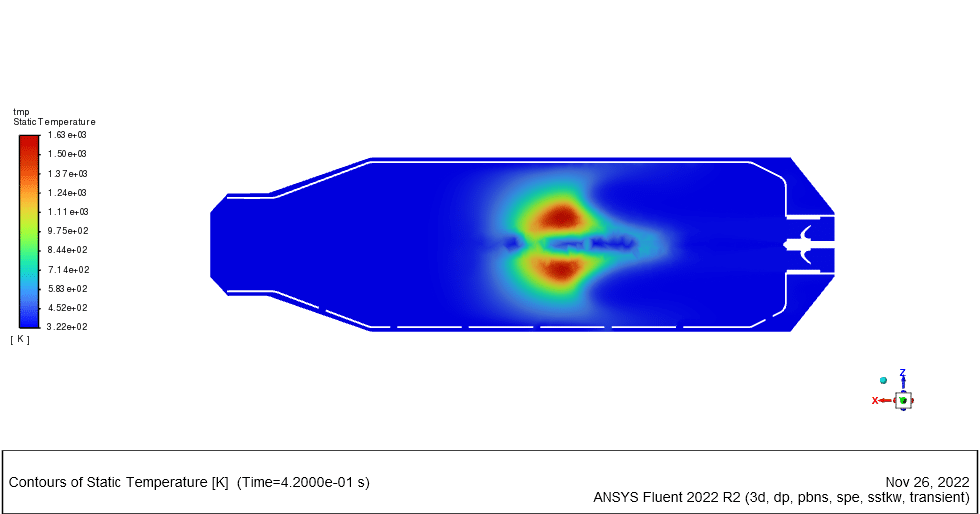

انرژی آزاد شده از واکنش دمای محفظه را تا 2400 کلوین افزایش می دهد.
