- در این پروژه به شبیه سازی جریان ناهمسو در کانال با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 256899 سلول است.
- این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
- از مدل جریان چندفازی VOF برای تعریف دو فاز آب و هوا استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه جریان ناهمسو در کانال
در این پروژه به شبیه سازی جریان ناهمسو در کانال با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
در این شبیه سازی، آب از کانال به صورت افقی به یک قسمت مستطیل شکل می ریزد و در عین حال، جریان دیگری از آب از لوله ای که در کف همان کانال قرار دارد، به صورت افقی اما در خلاف جهت جریان اولیه به داخل کانال جریان می یابد.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. هندسه مدل از کانالی با مقطع مستطیلی به طول 8 متر و مقطع مستطیلی به طول و عرض 3 متر و 1 متر تشکیل شده است. در پایین کانال، لوله ای به طول 4 متر و قطر 0.05 متر قرار دارد.
مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 256899 است.
روش های استفاده شده
سرعت جریان آب ورودی از قسمت مستطیلی کانال 0.3 m.s-1 و سرعت جریان آب ورودی به لوله 2 m/s تعریف شده است. همچنین فضاهای بالای این کانال، فضاهای ویژه ای برای جریان هوای آزاد در نظر گرفته می شود، بنابراین از شرایط مرزی فشار ورودی با فشار نسبی برابر با صفر استفاده می شود.
بنابراین از آنجایی که حوزه محاسباتی مدل حاضر دارای دو نوع سیال مختلف شامل آب و هوا می باشد، برای شبیه سازی فعلی از مدل VOF چند فازی استفاده شده است. علاوه بر این، مدل استاندارد k-epsilon برای حل معادلات سیال آشفته استفاده می شود.
نتایج شبیه سازی جریان ناهمسو در کانال

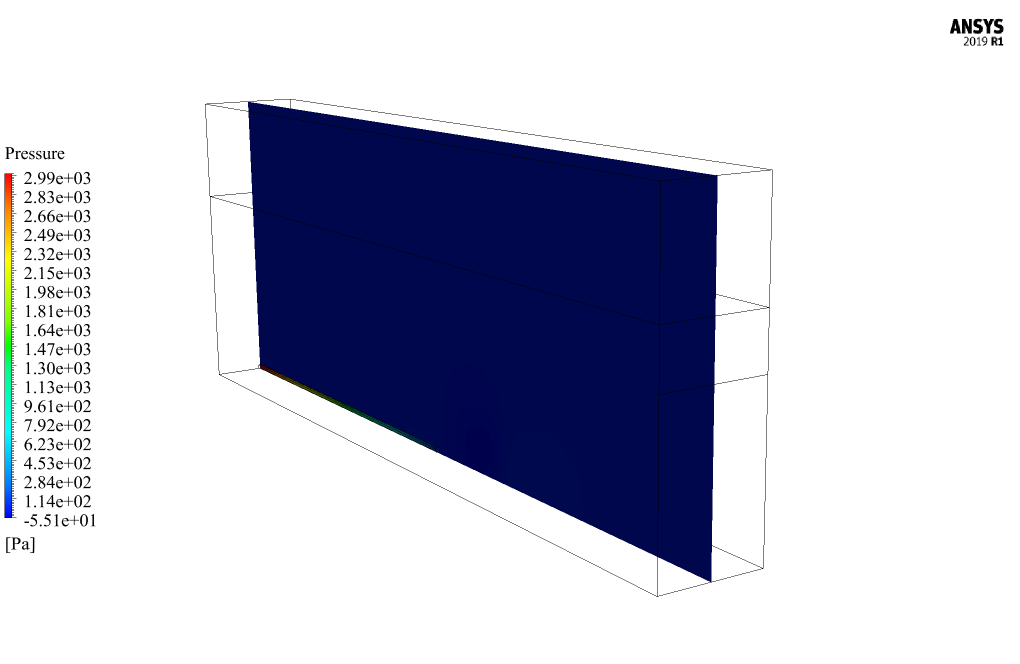

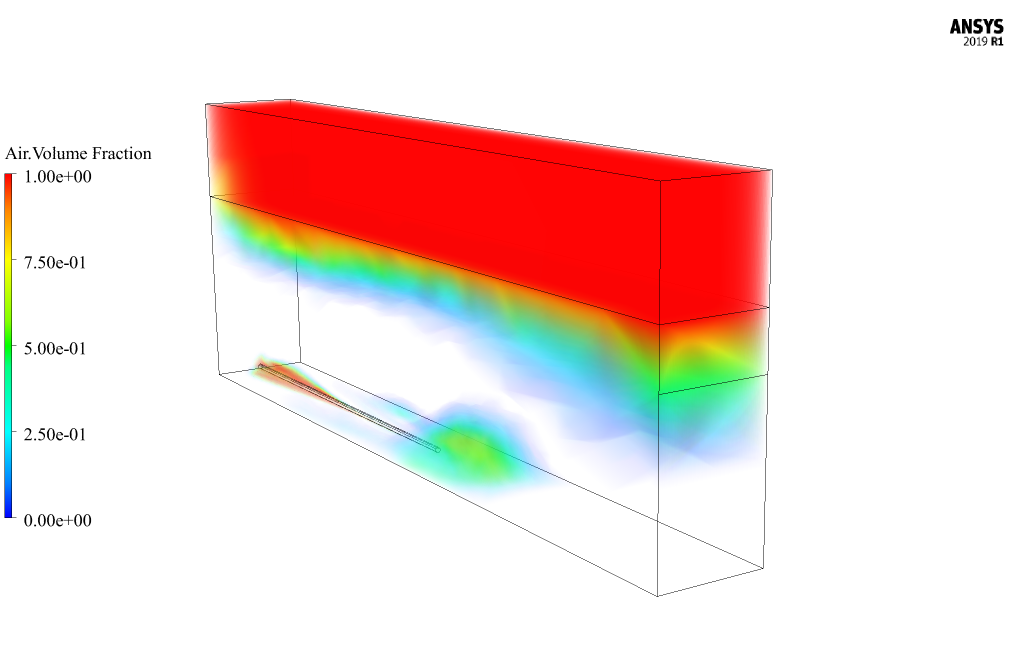

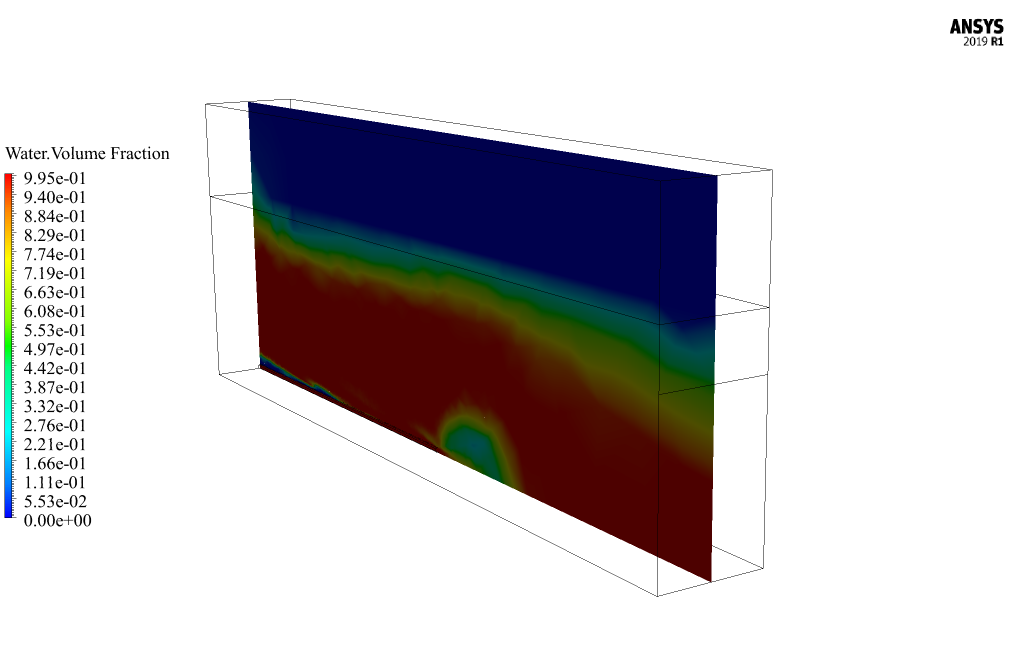

در پایان فرآیند حل، کانتورهای دو بعدی و سه بعدی مربوط به فشار، سرعت و کسر حجمی هر یک از فازهای هوا و آب به دست می آید. همانطور که در کانتور کسر حجمی هوا مشاهده می شود، تزریق هوا در جهت مخالف آب باعث کاهش حجم آب به صورت موضعی می شود.
