کووید-19:توجه به پوشیدن سپر، شبیه سازی با انسیس فلوئنت

۷۲۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی انتشار ذرات ویروس کرونا از دهان بیمار در هنگام صحبت در حالیکه یک ماسک محافظ پوشیده است، توسط نرم افزار انسیس فلوئنت پرداخته ایم.
  • ین پروژه به بررسی تاثیر یک سپر در جلوگیری از انتقال ذرات ویروس به فرد دیگر می پردازد.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 724076 سلول می باشد.
  • این شبیه سازی به صورت ناپایا (وابسته به زمان، Transient) انجام شده است.
  • از مدل فاز گسسته (DPM) برای شبیه سازی ذرات استفاده شده است.
  • یک پروفیل جهت تعریف سرعت ذرات و نرخ جریان جرمی آن ها تعریف شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

دسته: , , برچسب: , , , , , , , , , , , , , , , , , , , , , , , , , ,

توضیحات

شرح پروژه کووید-19:توجه به پوشیدن سپر

در این پروژه به شبیه سازی انتشار ذرات ویروس کرونا از دهان بیمار در هنگام صحبت در حالیکه یک ماسک محافظ برای جلوگیری از انتقال آن به فرد دیگر پوشیده است، توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

 یکی از مهم ترین توصیه های پزشکان در خصوص پیشگیری از انتقال بیماری بین افراد، استفاده از ماسک یا سپر مخصوص در فواصل اجتماعی کم است. مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. هندسه مدل شامل یک فضای محاسباتی به ابعاد 1.6 متر * 2 متر * 2.6 متر است که در آن دو نفر در فاصله 80 سانتی متری روبروی یکدیگر قرار دارند. یکی از این دو نفر به عنوان بیمار طراحی شده است، بنابراین دهان بیمار به عنوان منبع انتشار ویروس ناشی از صحبت کردن تعریف می شود.

مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 724076 است. همچنین، به دلیل ماهیت پروژه (به عنوان مثال، پراکندگی ذرات/ویروس) حل به صورت گذرا (ناپایا، وابسته به زمان، Transient) انجام شده است.

روش های استفاده شده

هدف این مطالعه بررسی توانایی ذرات ویروس برای انتشار و انتقال در فاصله کمتر از فاصله اجتماعی است. برای شبیه سازی حاضر، از مدل فاز گسسته (DPM) استفاده شده است. زیرا این مدل به ما اجازه می دهد تا توده ای از ذرات را به صورت گسسته یا ذره ذره در فضایی به طور پیوسته سیال مطالعه کنیم.
با توجه به انتخاب این مدل، ذرات ویروسی ترشح شده از دهان بیمار یک فاز مجزا در نظر گرفته می شود. جریان هوای باز در ناحیه محاسباتی به عنوان یک فاز پیوسته در نظر گرفته می شود. نوع رفتار فاز گسسته وابسته به زمان و با تایم استپ 0.001 ثانیه در نظر گرفته شده است.
 در این مدل ذرات ساطع شده از نوع بی اثر و نوع تزریق سطحی و از طریق سطح دهان بیمار انجام می شود. این ذرات ویروس دارای قطر ثابت 0.000001 متر و دمای 310 کلوین هستند که بین 0 تا 20 ثانیه پخش می شوند. یک نمایه خاص برای تعریف سرعت و سرعت جریان خروجی ذرات ویروس کرونا از دهان استفاده شده است. این نمایه سرعت و انتشار ذرات ساطع شده را هنگام صحبت نشان می دهد. به این ترتیب، این ذرات ویروس وابسته به زمان از دهان بیمار حذف می شوند. مشخصات سرعت ذرات به عنوان یک تابع سینوسی با حداکثر سرعت 0.33 متر بر ثانیه و نرخ جریان ذرات با نسبت خاصی به سرعت ذره تعریف می شود. همچنین شرایط مرزی مربوط به مدل فاز گسسته به گونه ای تعریف شده است که ذرات موجود در مرز مربوط به دهان بیمار حالت Escape داشته باشند به این معنی که ذرات از این مرز عبور می کنند. ماسک ها یا سپرهای نصب شده روی صورت بیمار دارای حالت Trap هستند، به این معنی که ذرات در این مرزها به دام افتاده و تجمع می یابند.
همچنین مدل RNG k-epsilon و معادله انرژی نیز به ترتیب برای حل معادلات سیال آشفته و محاسبه توزیع دما در داخل دامنه فعال شده اند.

نتایج شبیه سازی کووید-19:توجه به پوشیدن سپر

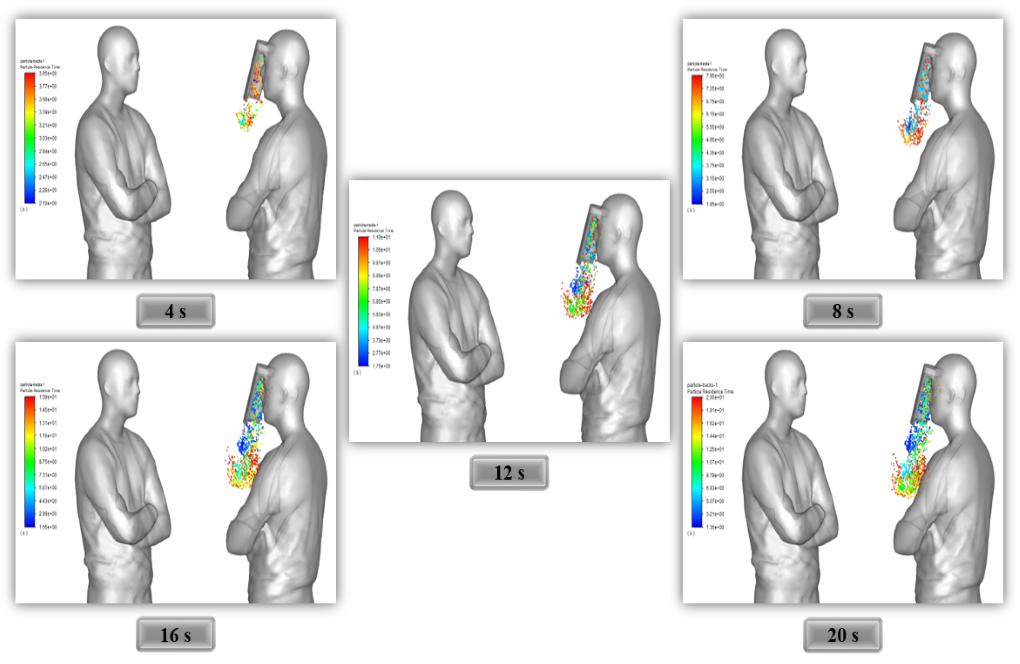

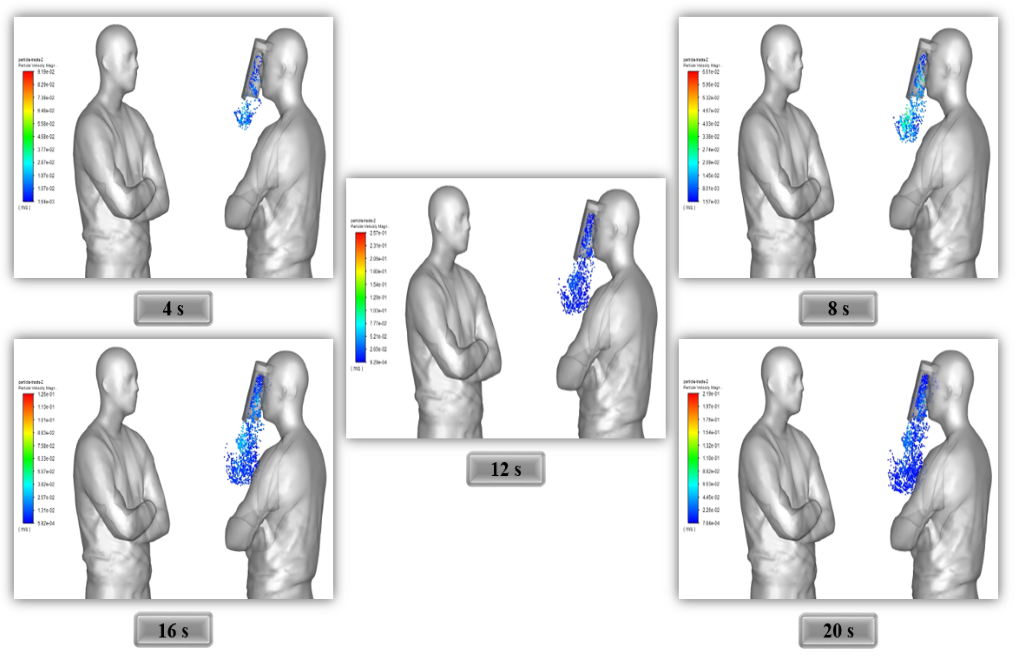

در پایان فرآیند حل، ردیابی ذرات ویروس در فواصل زمانی مختلف فرآیند شبیه‌سازی به دست می‌آید. این توالی ذرات بر اساس زمان اقامت و سرعت ذرات است. همانطور که از تصاویر مشاهده می شود و طبق فرآیند شبیه سازی تعریف شده، ذرات ویروس به صورت دوره ای در 20 ثانیه از دهان بیمار خارج می شوند. با توجه به تصاویر می توان نتیجه گرفت که وجود سپر باعث می شود که ذرات ویروس از دهان بیمار خارج شده و روی سپر جمع شده و به فرد سالم منتقل نشود.
