  • در این پروژه، به شبیه سازی یک توربین باد مارپیچی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این مدل با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این مدل با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 2129987 سلول می باشد.
  • این شبیه سازی به صورت ناپایا (گذرا، وابسته به زمان، Transient) انجام شده است.
  • از متد Mesh Motion برای تعریف ناحیه چرخشی استفاده شده است.





بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه توربین باد مارپیچی

در این پروژه، به شبیه سازی یک توربین باد مارپیچی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

جریان باد با سرعت 1 متر بر ثانیه، وارد ناحیه محاسباتی می شود. توربین با سرعت 120 دور در دقیقه می چرخد. این پروژه، جریان هوا و توزیع فشار را  بررسی می کند و نیروی درگ را مورد مطالعه قرار میدهد.

هندسه این پروژه، توسط نرم افزار ANSYS Design Modeler ترسیم شده است. این هندسه شامل یک ناحیه دوار برای دیواره های توربین و یک منطقه ثابت برای بقیه دامنه محاسباتی است. سپس این مدل را با نرم افزار ANSYS Meshing، مش بندی کردیم. مش بدون ساختار است و تعداد سلول های محاسباتی 2129987 سلول می باشد.

روش های استفاده شده

در این شبیه سازی باید حرکت چرخشی پره های توربین تعریف شود. اما به جای اعمال حرکت چرخشی بر روی تیغه ها، حرکت چرخشی به میدان اطراف تیغه ها اعمال می شود. بنابراین، لازم است یک منطقه متمایز به عنوان منطقه متحرک از کل منطقه محاسباتی جدا شود. از آنجایی که این توربین یکی از توربین های محور عمودی است، رفتار سیال به زمان بستگی دارد. زیرا موقعیت پره های توربین در طول زمان تغییر می کند. از متد Mesh Motion برای تعریف چرخش توربین استفاده کرده ایم.

نتایج شبیه سازی توربین باد مارپیچی

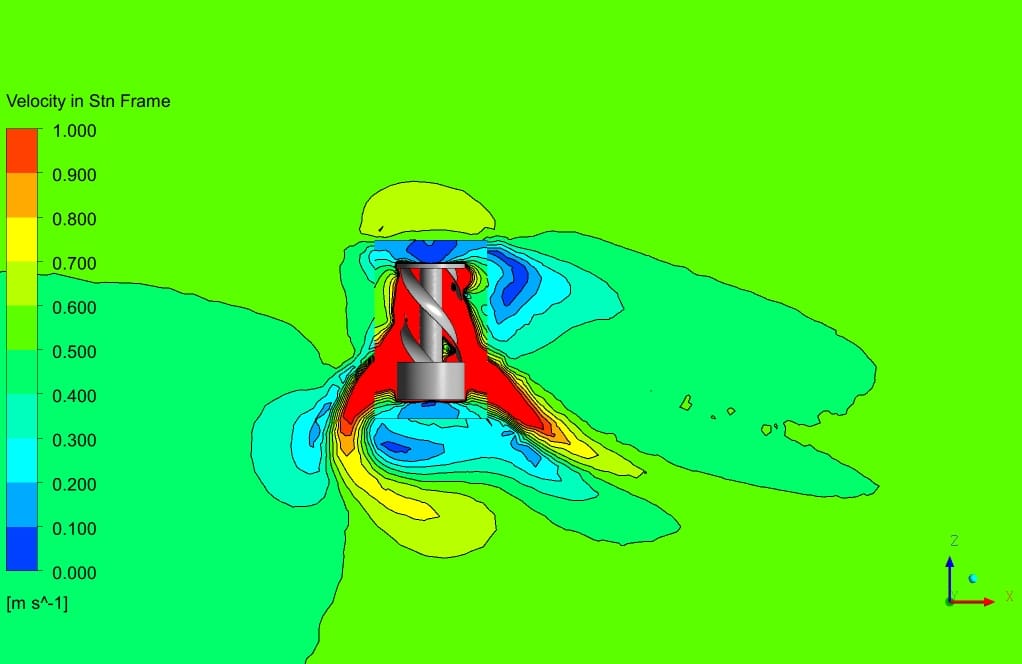

پس از شبیه سازی، کانتورهای سرعت و فشار به دست می آید. همچنین بردارهای سرعت در اطراف پره های توربین به دست می آید. نتایج نشان می دهد که جریان باد در اطراف پره های توربین دارای حرکت چرخشی است. میدان سرعت مجاور دیواره توربین بیشترین شیب را دارد. همچنین، لبه جلویی دیواره توربین از شیب فشار بالاتری رنج می برد، که منطقی است زیرا سرعت به تازگی به صفر رسیده است. علاوه بر این، خطوط جریان، کیفیت جریان‌های جریان حل‌شده در بخش پیش را نشان می‌دهند، که چالش اصلی شبیه‌سازی آیرودینامیکی است. در نهایت، نیروی پسا 2.3 (N) است که برای یک توربین با مشخصات ذکر شده صحیح است.
