مخزن همزن به روش MRF، شبیه سازی با انسیس فلوئنت

۷۲۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی مخزن همزن به روش MRF توسط مخزن همزن پرداخته ایم.
  • مدل سه بعدی توسط نرم افزار ANSYS Design Modeler ترسیم شده است .
  • شبکه محاسباتی با نرم افزار ANSYS Meshing ایجاد شده است.
  • برای شبیه سازی چرخش پروانه، از مدل MRF استفاده شده است.
  • نوع مش بدون ساختار بوده و دارای 229177 سلول محاسباتی است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه مخزن همزن به روش MRF

در این پروژه به شبیه سازی مخزن همزن به روش MRF توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. این مخزن اختلاط بسته حاوی مایع آب است و در حالی که پروانه با سرعت زاویه ای 500 دور در دقیقه شروع به چرخش می کند، یک گرداب عظیم در وسط مخزن ایجاد می شود.

هندسه سه بعدی این پروژه، با نرم افزار ANSYS Design Modeler ترسیم شده است و شبکه محاسباتی آن را با نرم افزار ANSYS Meshing ایجاد کردیم. نوع مش بی سازمان بوده و تعداد سلول های محاسباتی آن 278775 سلول می باشد.

روش های استفاده شده

در این پروژه، مدل قاب مرجع چندتایی (Multiple Reference Frame,MRF) را برای چرخش پروانه ها استفاده کرده ایم. این شبیه سازی به صورت پایا انجام شده است و مدل توربولانسی k-epsilon برای شبیه سازی آشفتگی ، استفاده شده است.

نتایج

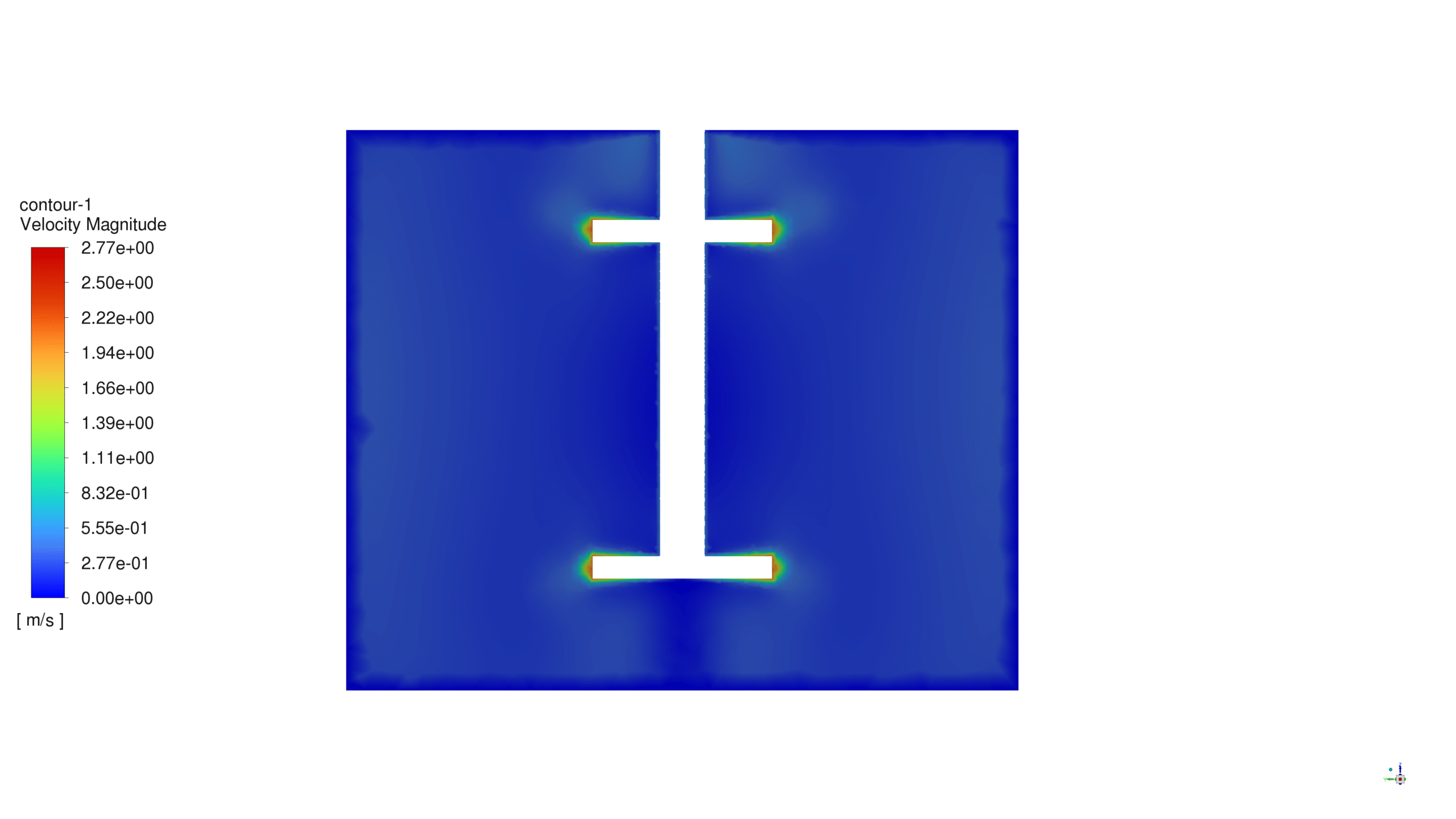

از آنجایی که هدف اصلی موضوع بررسی حرکت آب در داخل مخزن اختلاط است،کانتورهای مربوط به آن را، بعد از اتمام حل، بدست آوردیم. کانتورهای  دو بعدی مربوط به فشار، سرعت و همچنین شدت آشفته به دست آمد.

در مورد فشار قابل مشاهده است که میزان فشار آب در جلوی پروانه بسیار بیشتر از مقدار پشت آن است. همانطور که انتظار می رفت، سرعت جریان در پشت پروانه بیشتر از سایر مناطق در دامنه است. همچنین پارامتر شدت آشفتگی تلاطم را در سرتاسر مخزن به ما نشان می دهد که با نزدیک شدن به پروانه افزایش می یابد. بردارهای سرعت اطراف پروانه دقیقا گرداب های اطراف را نشان می دهند.
