اثر کشش سطحی روی حباب های هوا زیر ستون آب، شبیه سازی با انسیس فلوئنت

۷۲۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه شبیه سازی عددی حباب های هوا در زیر یک ستون آب با دو کشش سطحی مختلف با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) انجام شده است.
  • هندسه دو بعدی مدل حاضر با استفاده از نرم افزار SpaceClaim تولید شده است.
  • مش بندی مدل حاضر با استفاده از نرم افزار Ansys Meshing انجام شده است.
  • نوع مش  ساختار یافته است و تعداد سلول های محاسباتی برابر با 200000 است.
  • مدل جریان چند فازی VOF برای شبیه سازی و حل معادلات میدان جریان دو فازی استفاده شده است.
  • شبیه سازی به صورت ناپایا (وابسته به زمان،گذرا، Transient) انجام شده است.
  • جریان آرام (Laminar) در نظر گرفته شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه اثر کشش سطحی روی حباب های هوا زیر ستون آب

در این پروژه شبیه سازی عددی حباب های هوا در زیر یک ستون آب با دو کشش سطحی مختلف با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) انجام شده است. دو حالت در این پروژه شبیه سازی و مقایسه شده است.

هندسه دو بعدی مدل حاضر با استفاده از نرم افزار SpaceClaim تولید شده است. طول ناحیه محاسباتی 20 میلی متر و ارتفاع آن 25 میلی متر است. مش بندی مدل حاضر با استفاده از نرم افزار Ansys Meshing انجام شده است. نوع مش  ساختار یافته است و تعداد سلول های محاسباتی برابر با 200000 است.

روش های استفاده شده

با توجه به تراکم ناپذیری جریان، از حلگر فشار مبنا (Pressure-based Solver) استفاده کرده ایم. مدل جریان چند فازی VOF برای شبیه سازی و حل معادلات میدان جریان دو فازی استفاده شده است. شبیه سازی به صورت ناپایا (وابسته به زمان،گذرا، Transient) انجام شده است. جریان آرام (Laminar) در نظر گرفته شده است.

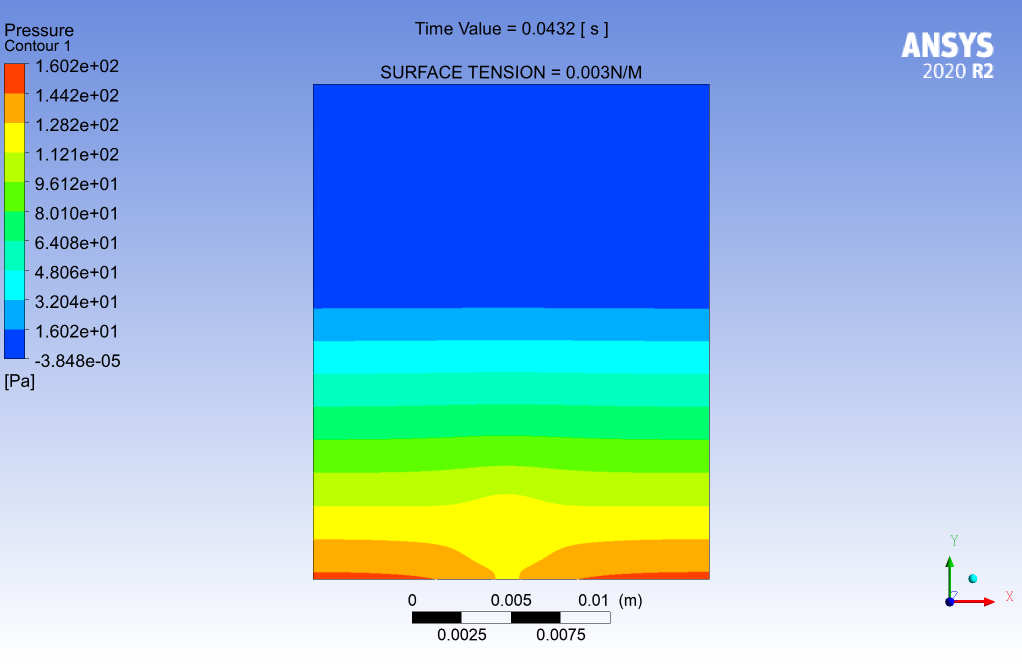

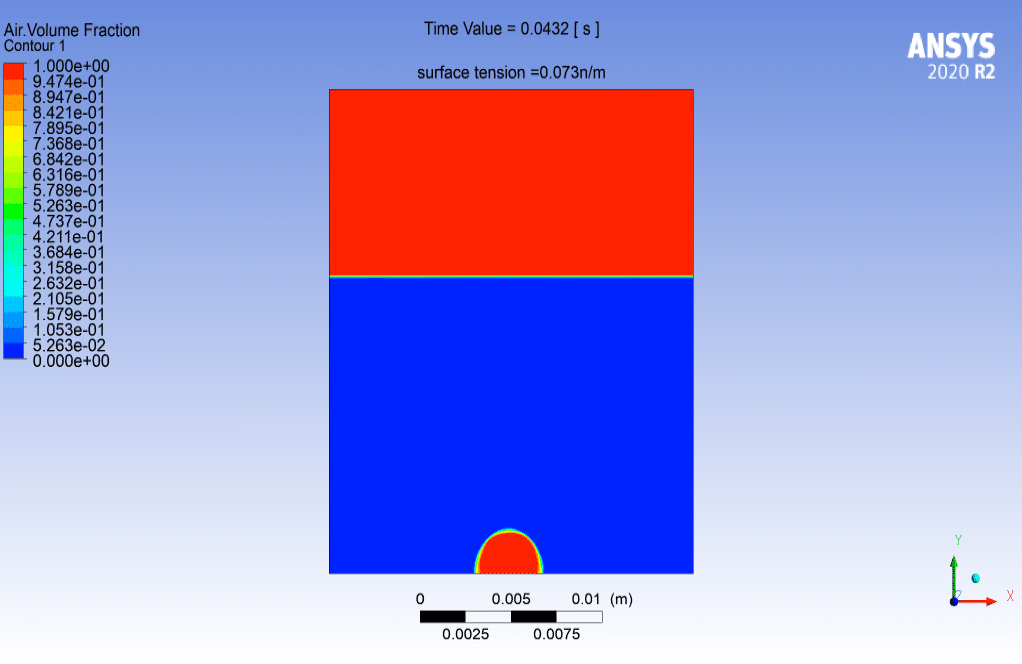

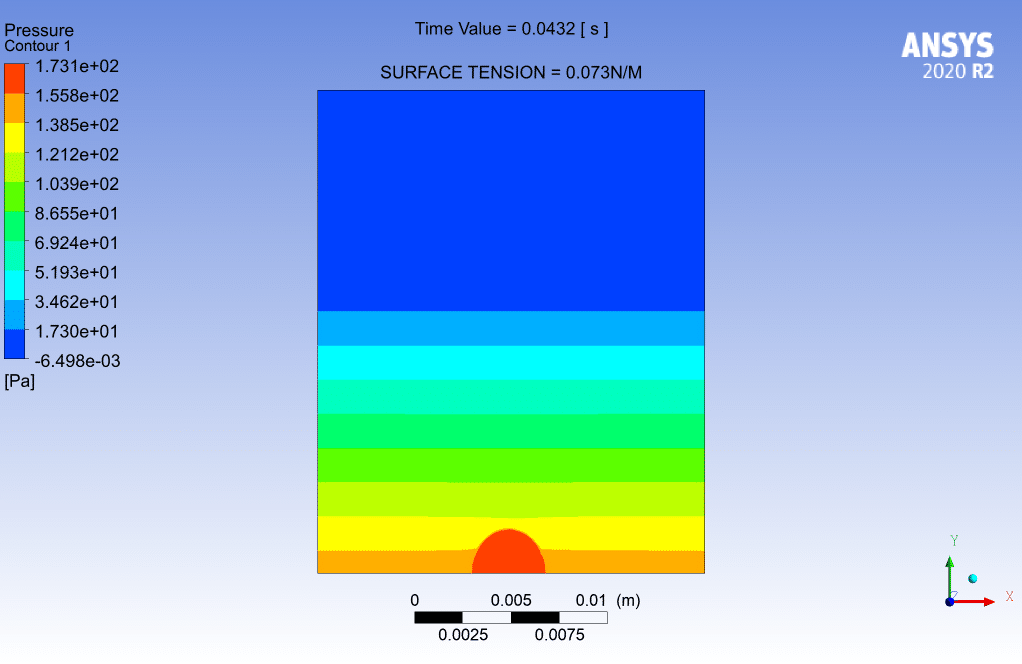

نتایج شبیه سازی اثر کشش سطحی روی حباب های هوا

با توجه به شکل حباب ها به وضوح قابل مشاهده است که میزان کشش سطحی در اندازه حباب ها بسیار موثر است. هر چه کشش سطحی بیشتر باشد، مقاومت در برابر نیروی فشاری سیال بیشتر می شود و حباب های بزرگتری تشکیل می شوند.
