  • در این پروژه به شبیه سازی تخیه آب یک مخزن مستطیلی تحت تاثیر نیروی گرانش توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه دو بعدی مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler ایجاد شده است.
  • مش بندی این پروژه با استفاده از نرم افزار ANSYS Meshing انجام شده است.
  • این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
  • از مدل VOF برای شبیه سازی فاز های سیال استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه تخلیه مخزن

در این پروژه به شبیه سازی تخیه آب یک مخزن مستطیلی تحت تاثیر نیروی گرانش توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. دامنه محاسباتی شامل سه مخزن است که توسط لوله ها به هم متصل شده اند.

هندسه دو بعدی مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler ایجاد شده است. مخزن اولیه یک مستطیل شکل 229.4 * 157.7 میلی متر، مخزن دوم یک چند ضلعی هشت ضلعی با طول ضلع 51.3 میلی متر و مخزن سوم نیز مستطیل شکل 229.4 * 100 میلی متر است.

مش بندی این پروژه با استفاده از نرم افزار ANSYS Meshing انجام شده است. نوع مش بدون ساختار است وتعداد سلول های محاسباتی برابر با 15310 است.

روش های استفاده شده

این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است. از مدل جریان چندفازی VOF برای مدل سازی فاز های سیال استفاده کرده ایم.

نتایج شبیه سازی تخلیه مخزن

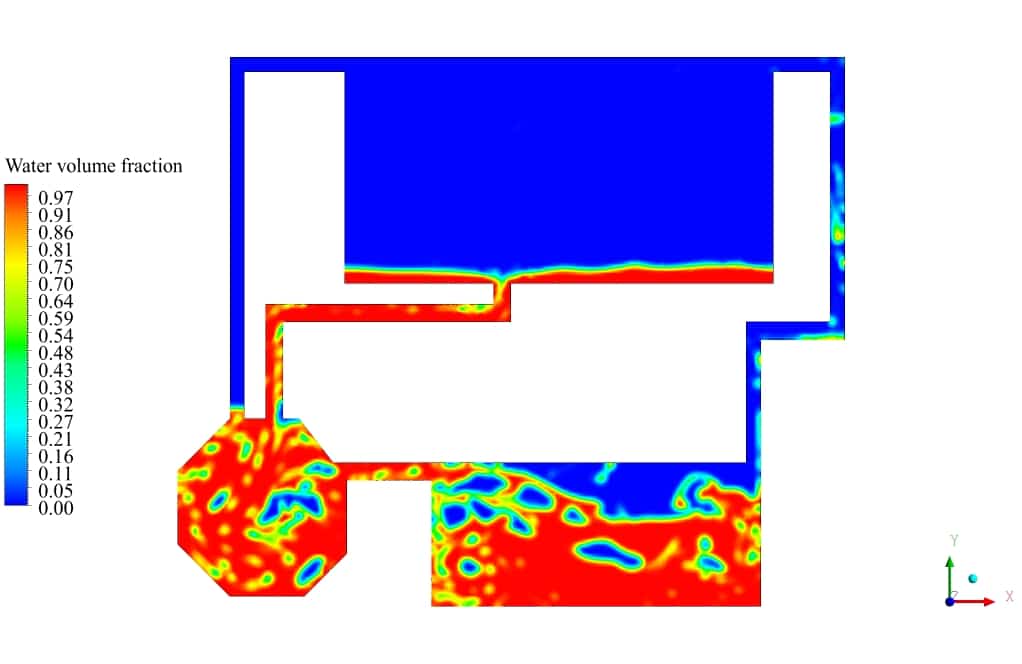

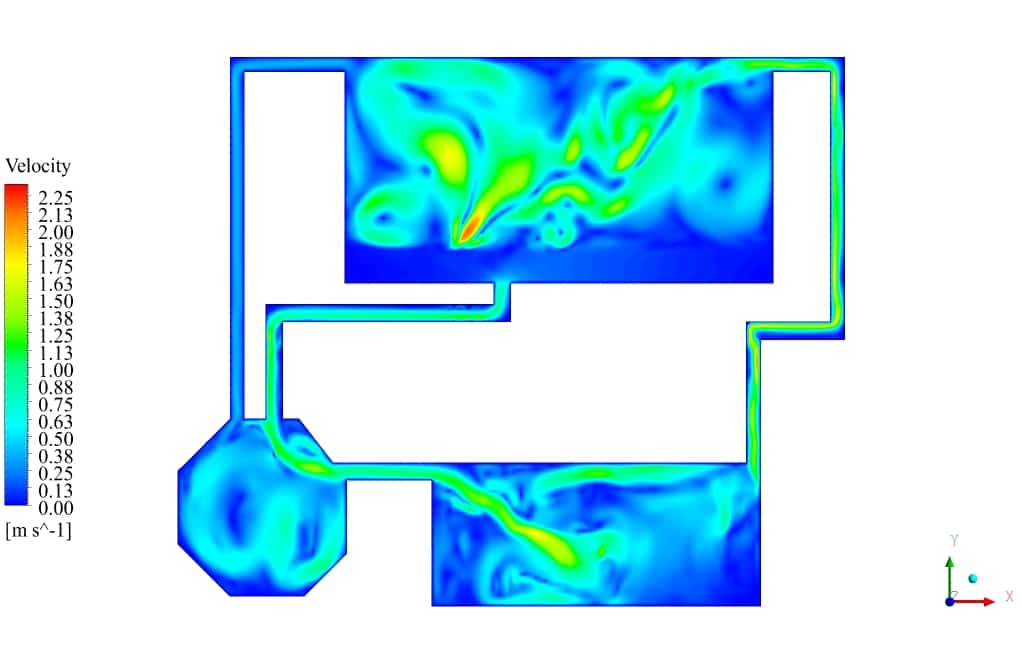

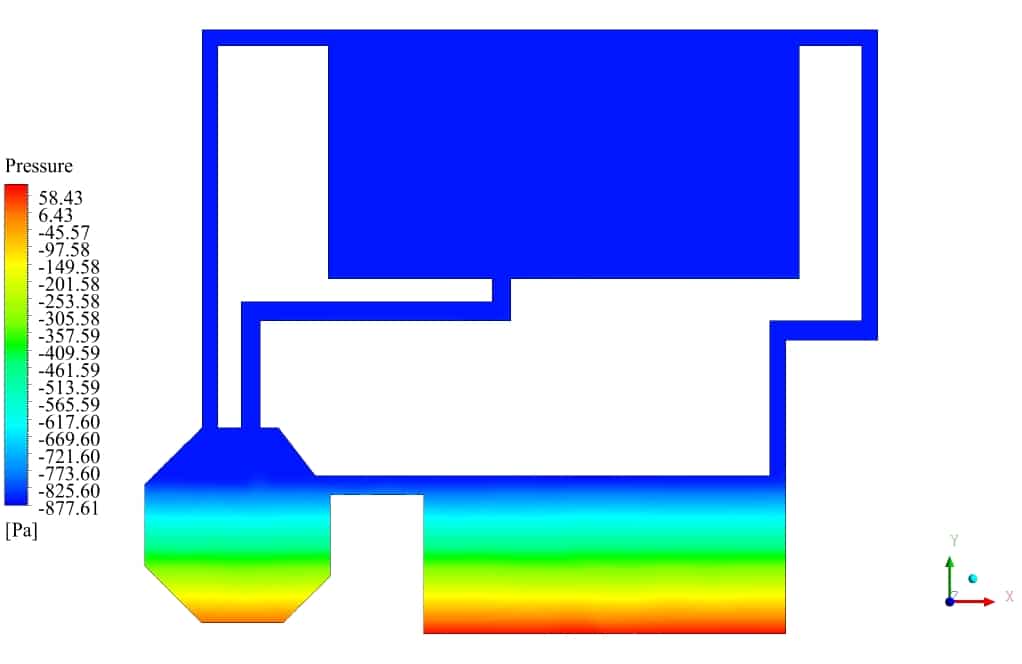

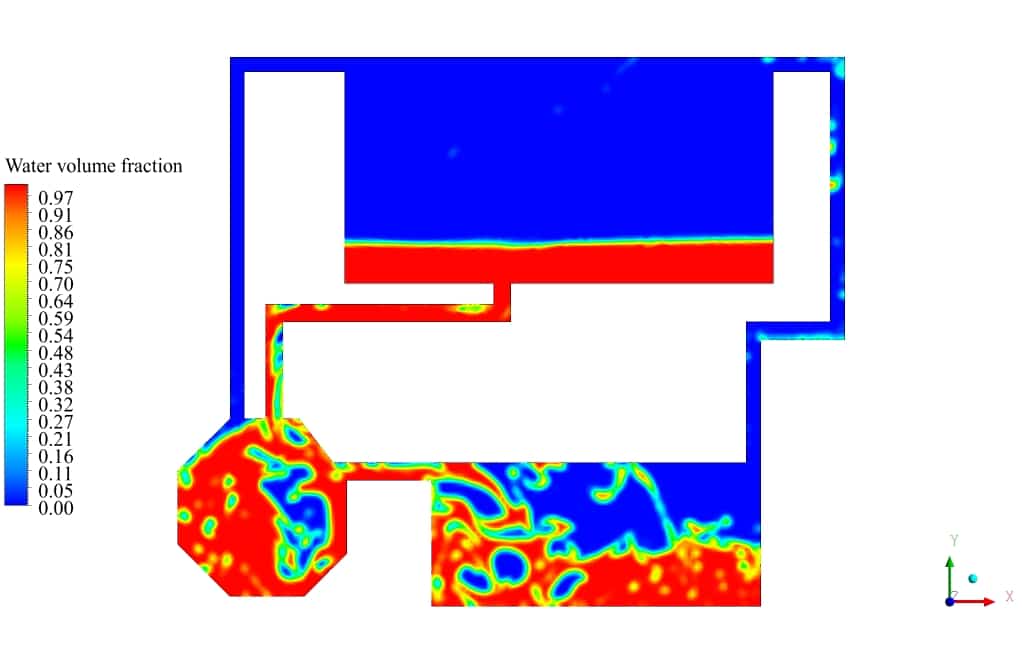

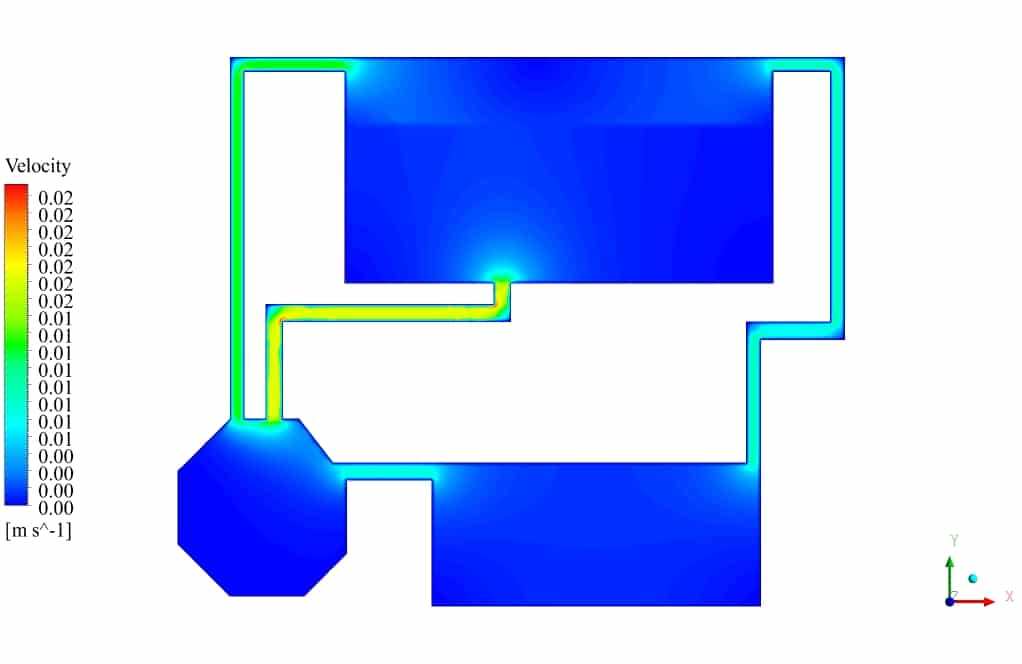

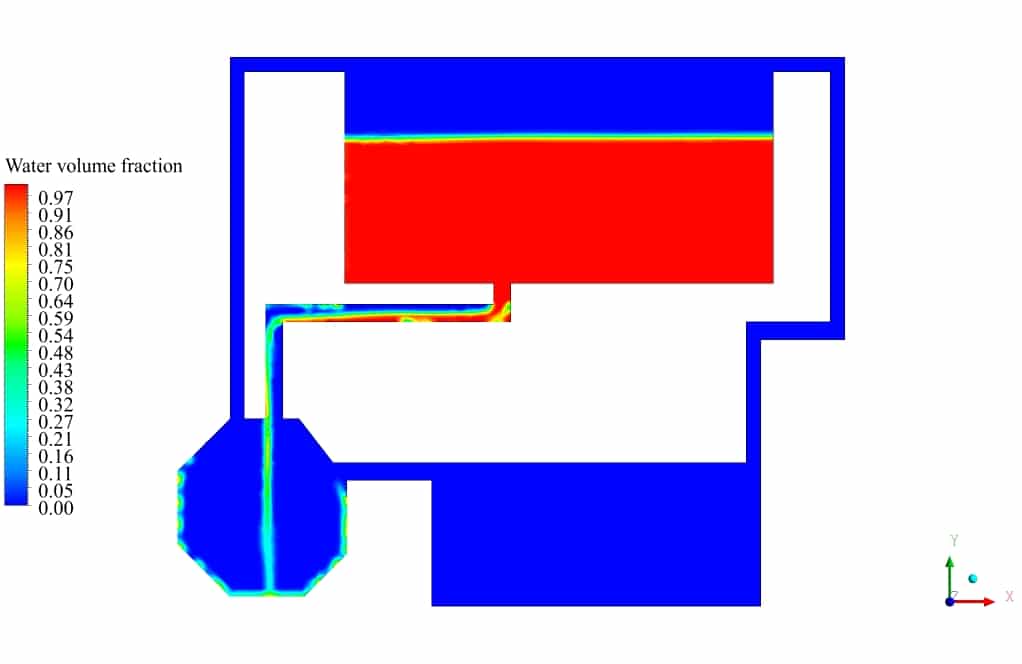

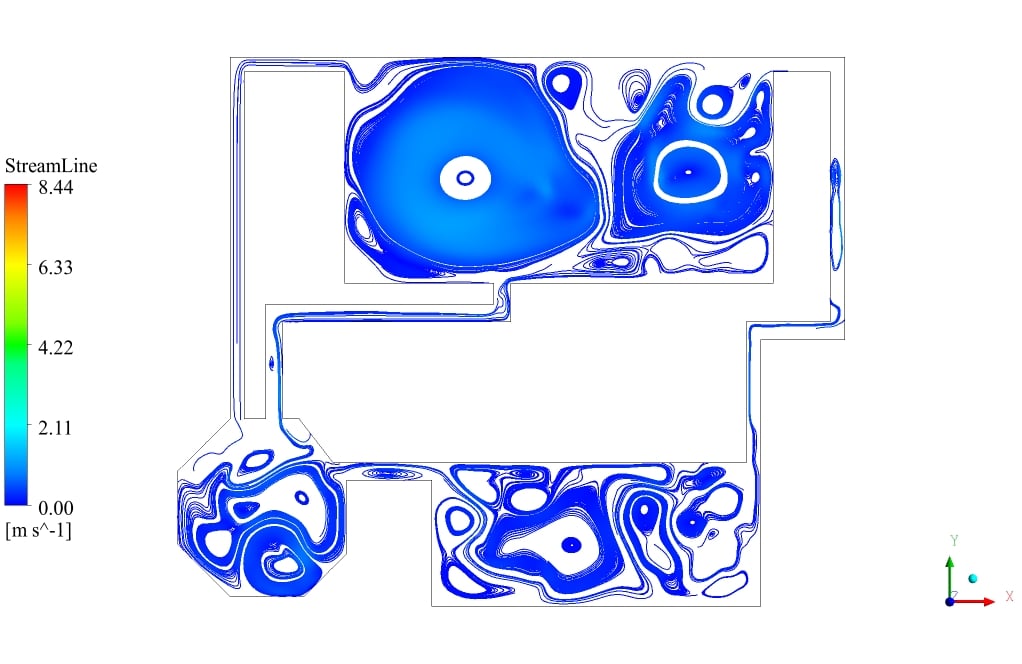

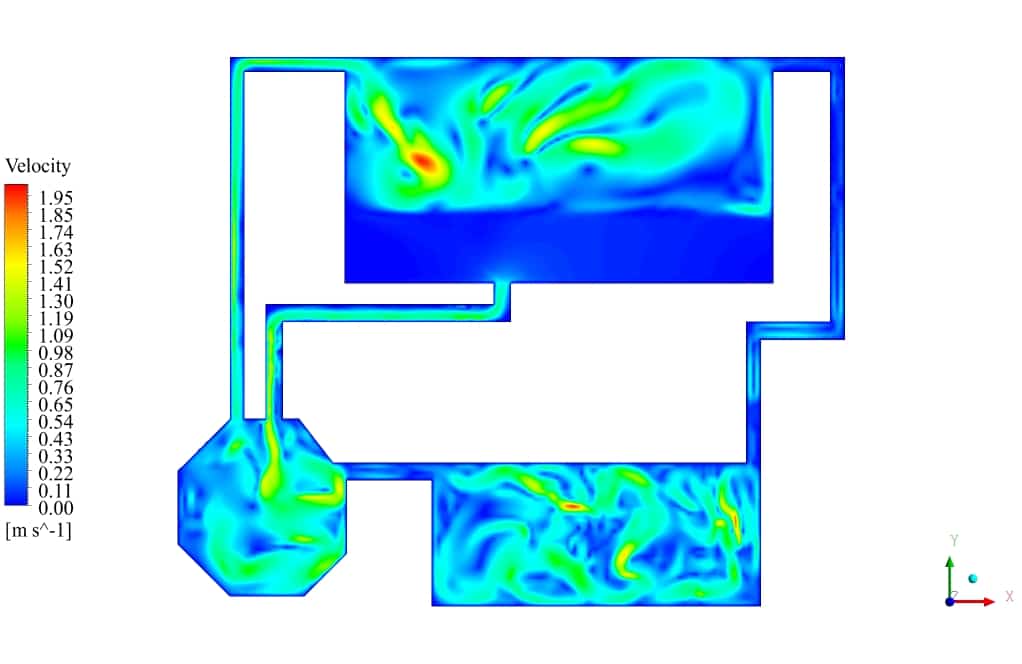

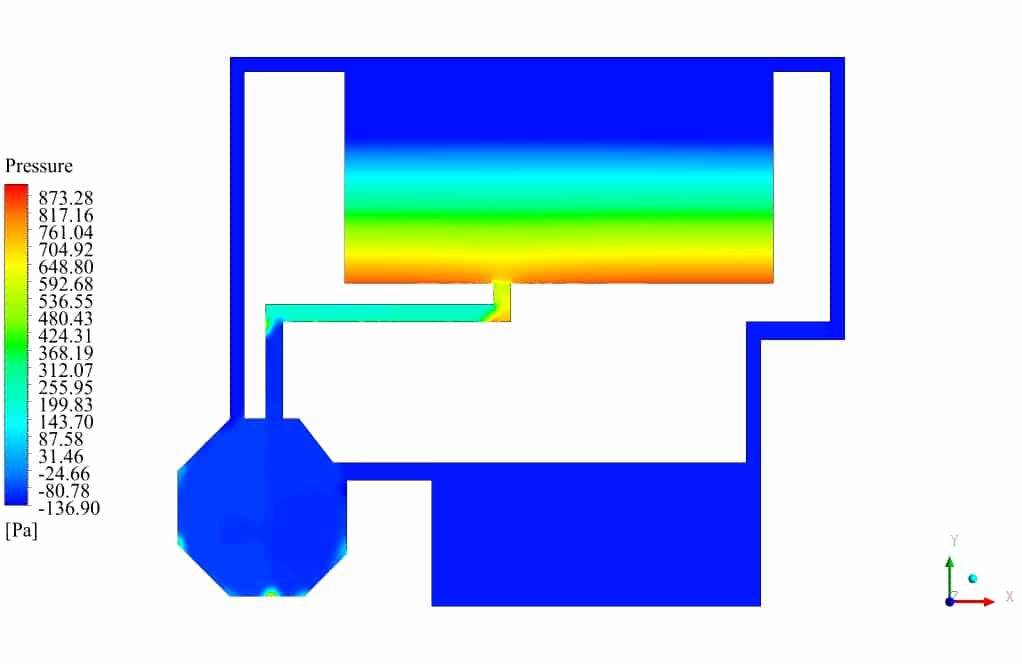

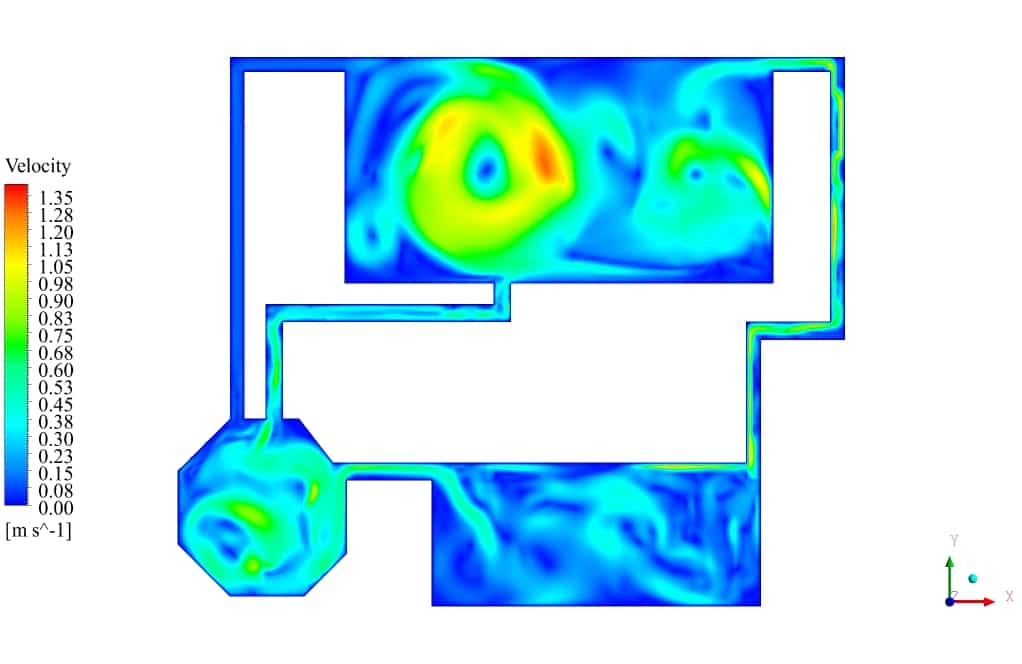

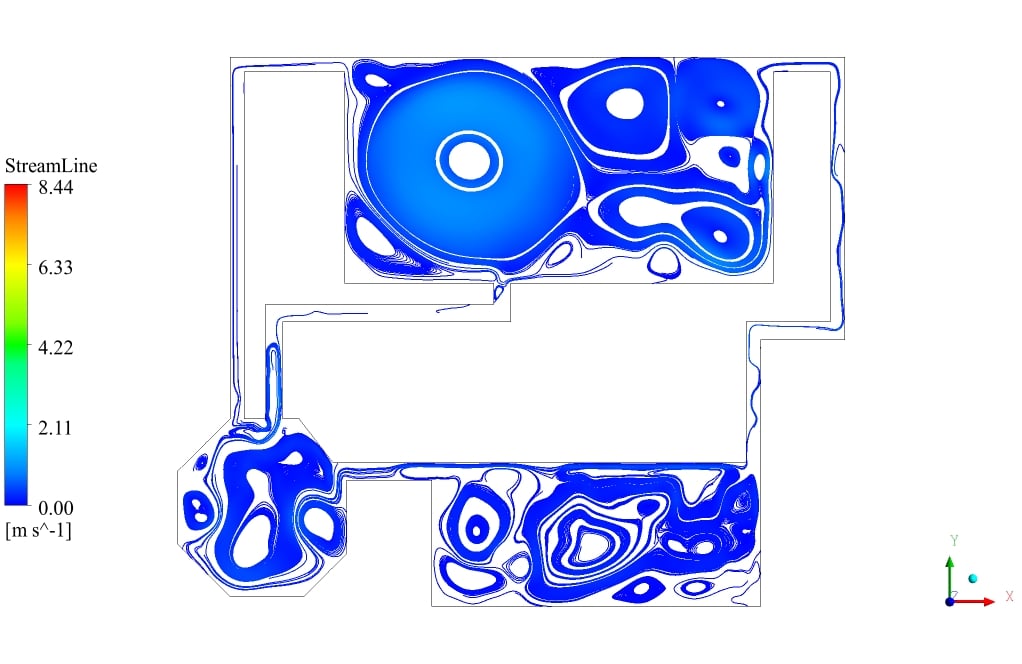

پس از تکمیل فرآیند حل، کانتورهای کسر حجمی، فشار، سرعت، و خطوط جریان استخراج و در زیر ارائه می‌شوند. همانطور که مشاهده می شود، آب از مخزن اولیه به مخزن ثانویه تخلیه می شود که حجم کافی برای ذخیره آب ندارد. پس از مدتی، آب شروع به پر کردن مخزن سوم متصل به مخزن دوم می کند. برخی از لوله ها برای گردش هوا در داخل مخازن هستند. این پدیده را می توان در کانتورهای سرعت و جریان یافت.
