  • در این پروژه به شبیه سازی شعله گردابی داخل یک محفظه احتراق با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم. تعداد سلول اهی محاسباتی 725521 سلول می باشد.
  • از مدل انتقال گونه ها (Species Transport) برای تعریف واکنش شیمیایی بین هوا و متان استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه محفظه احتراق شعله گردابی با 4 ورودی

در این پروژه به شبیه سازی شعله گردابی داخل یک محفظه احتراق با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

هندسه این پروژه به صورت سه بعدی با استفاده از نرم افزار ANSYS Design Modeler طراحی شده است. چهار بخش ورودی برای جریان هوا به صورت شعاعی در اطراف محفظه احتراق استوانه ای قرار دارد و چهار بخش ورودی برای جریان سوخت به صورت محوری در بالای محفظه قرار دارد. یک بخش خروجی برای محصولات واکنش احتراق در پایین محفظه احتراق تعیین شده است.

مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است. نوع مش ساختاریافته است و تعداد سلول های محاسباتی 725521 سلول می باشد.

روش های استفاده شده

محفظه احتراق ساختاری استوانه ای دارد. واکنش دهنده ها، از جمله جریان سوخت و جریان هوا، به طور جداگانه از چهار بخش ورودی مختلف از قسمت بالایی وارد محفظه احتراق می شوند. محصولات حاصل از واکنش از قسمت پایینی محفظه احتراق خارج می شوند. جریان هوا در جهت شعاعی از چهار بخش ورودی با زاویه 90 درجه نسبت به یکدیگر که در محیط بیرونی محفظه احتراق قرار دارند وارد محفظه می شود. در حالی که جریان گاز متان به عنوان سوخت از چهار ورودی دیگر به طور مستقیم به داخل محفظه احتراق پاشیده می شود. مدل حمل و نقل گونه ها برای تعریف واکنش شیمیایی بین هوا و متان استفاده شده است.

این واکنش شیمیایی از پنج گونه شامل O2، N2، CH4، CO2 و H2O تشکیل شده است. جریان هوا شامل 0.23 اکسیژن با دبی 0.001135845 کیلوگرم بر ثانیه و دمای 300 کلوین است که وارد محفظه احتراق می شود و جریان سوخت با دبی 0.0000645 کیلوگرم بر ثانیه و دمای 30 K به محفظه احتراق وارد می شود. همان زمان. همچنین فرض بر این است که دیواره بیرونی محفظه احتراق دارای انتقال حرارت همرفتی با جریان آزاد محیط اطراف است. بنابراین دمای محیط برابر با 300 کلوین و ضریب انتقال حرارت برابر با 25 W/m2K است. علاوه بر این، مدل RNG k-epsilon و معادله انرژی برای حل معادلات سیال آشفته و محاسبه توزیع دما در داخل دامنه فعال هستند.

نتایج شبیه سازی محفظه احتراق شعله گردابی با 4 ورودی

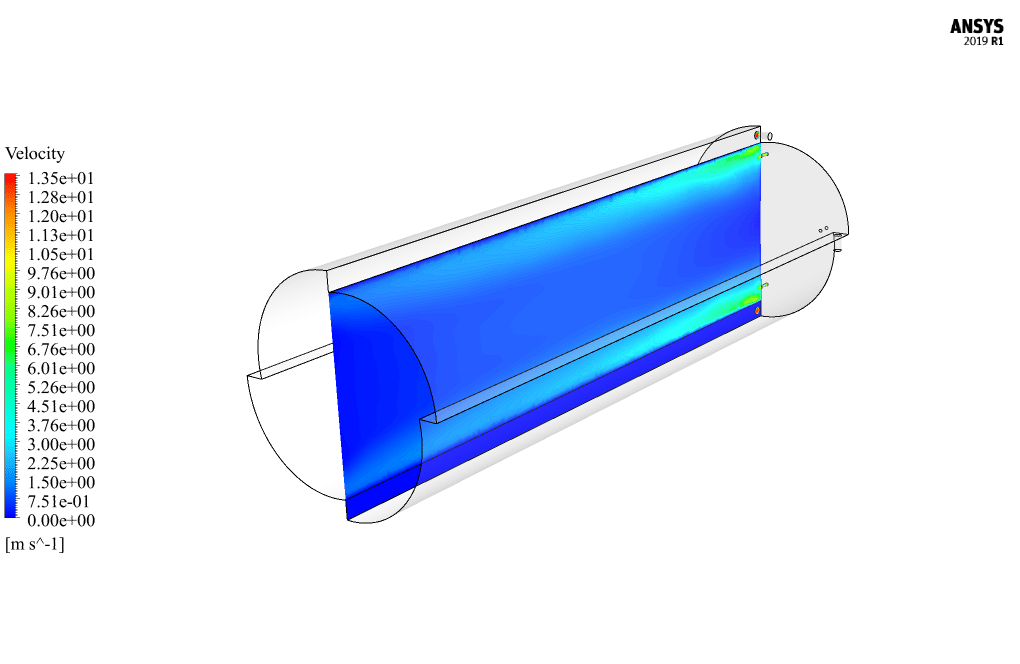

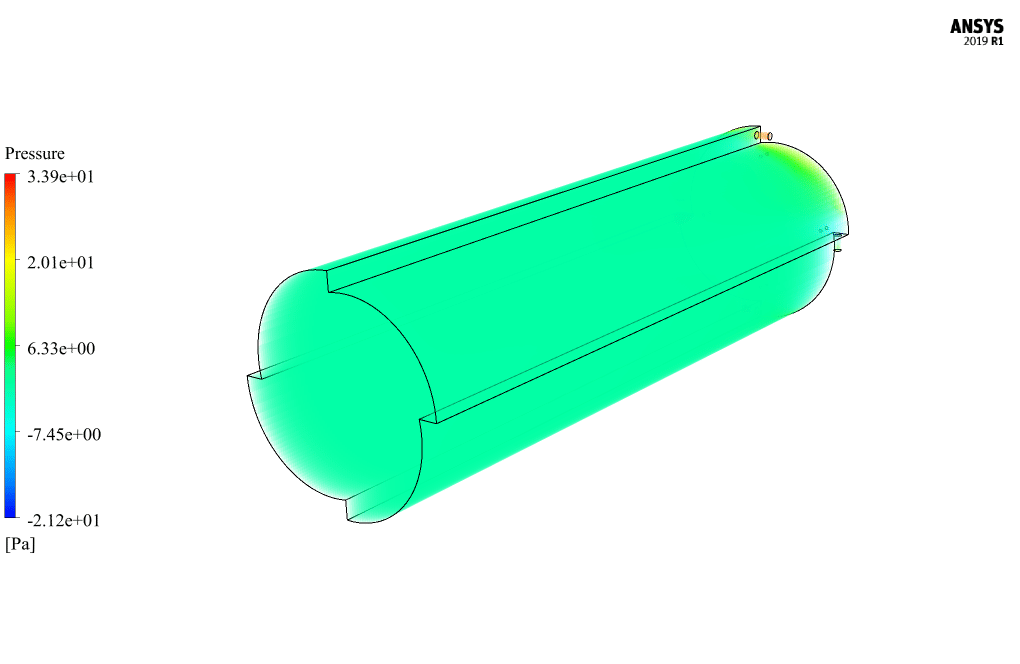

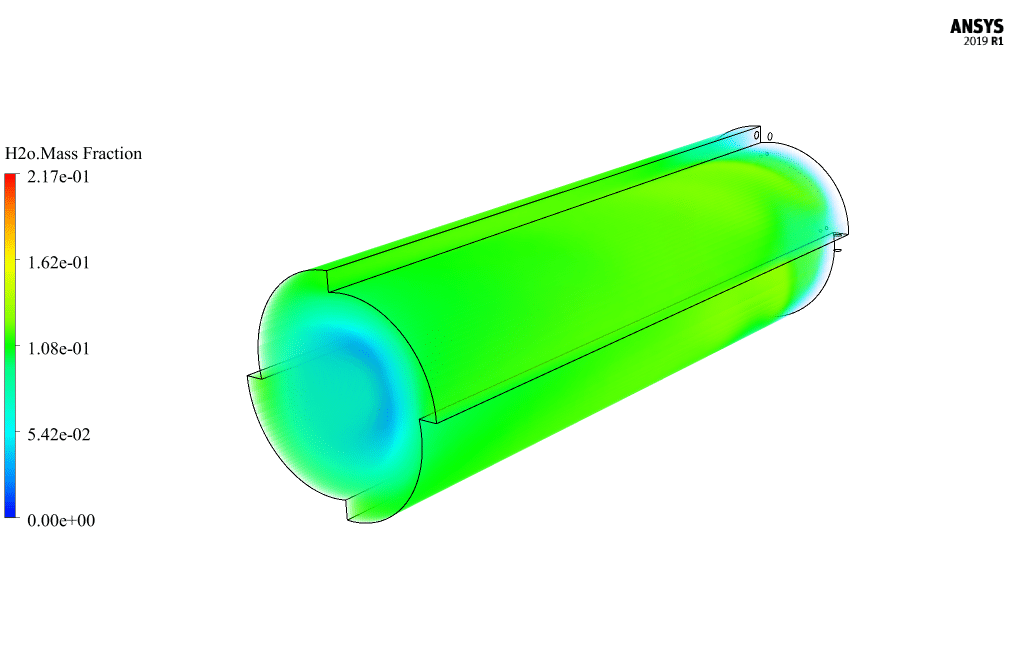

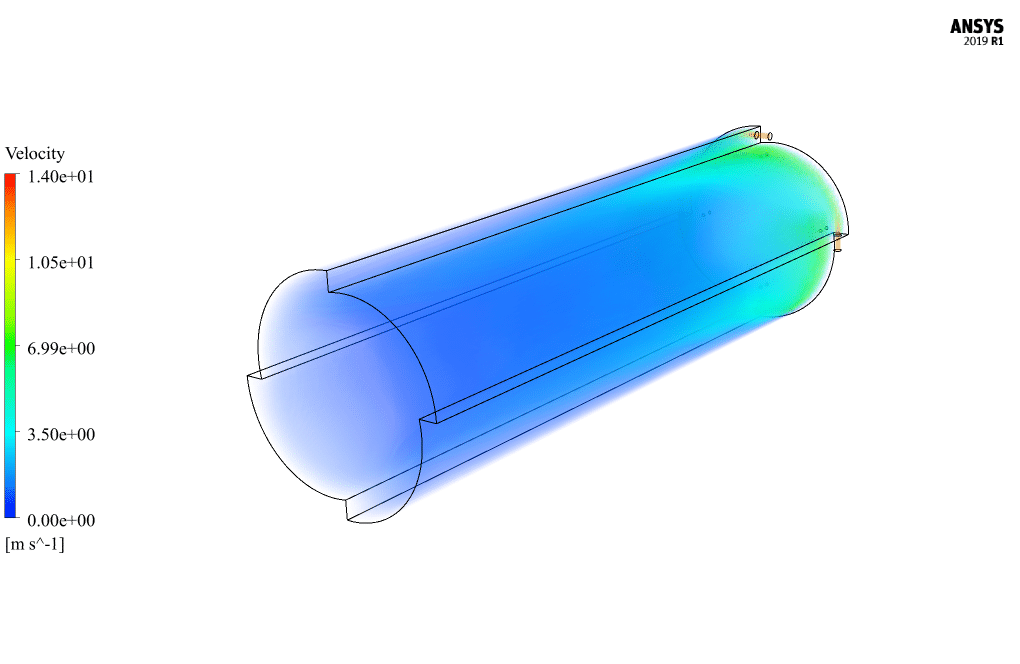

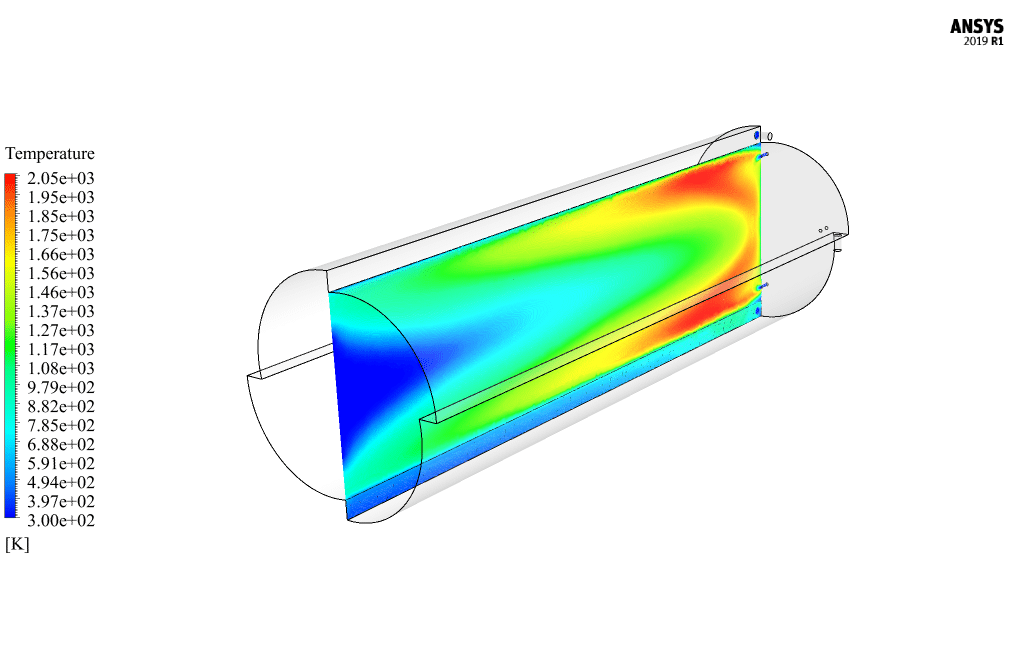

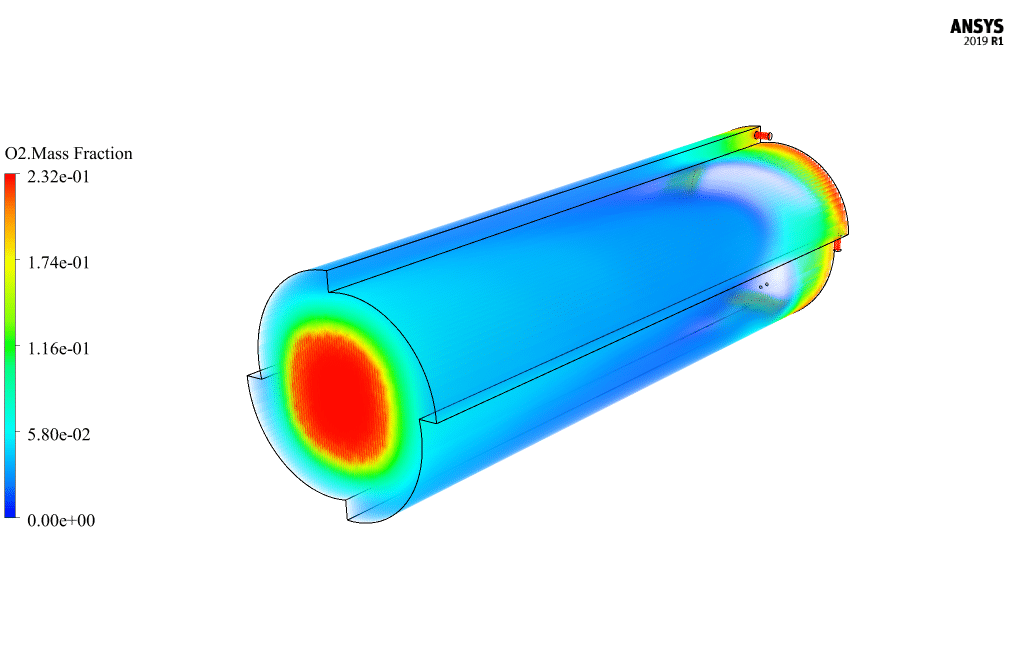

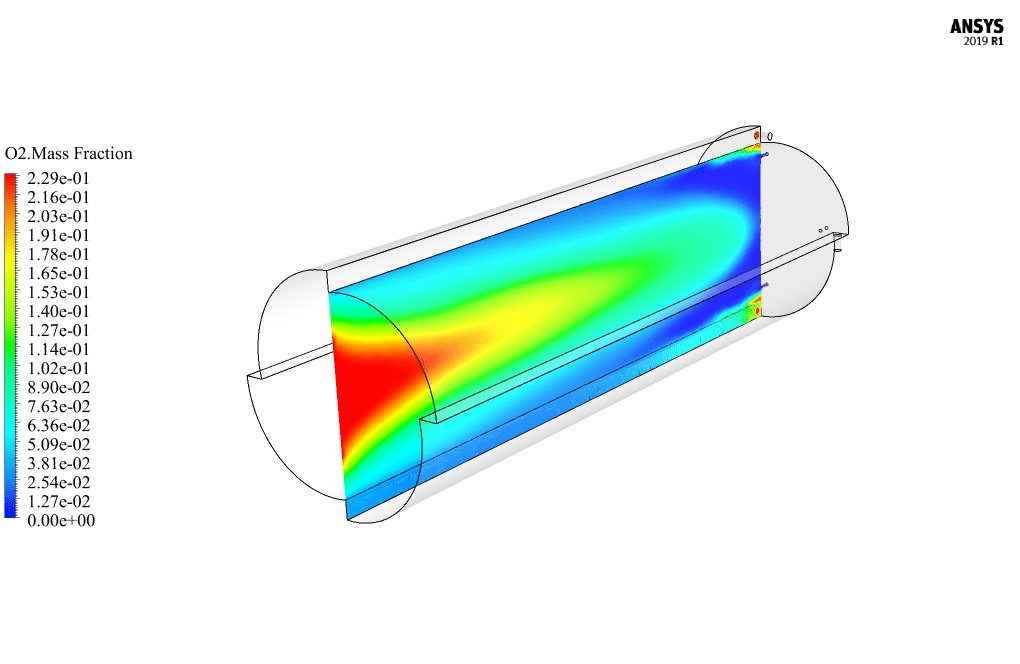

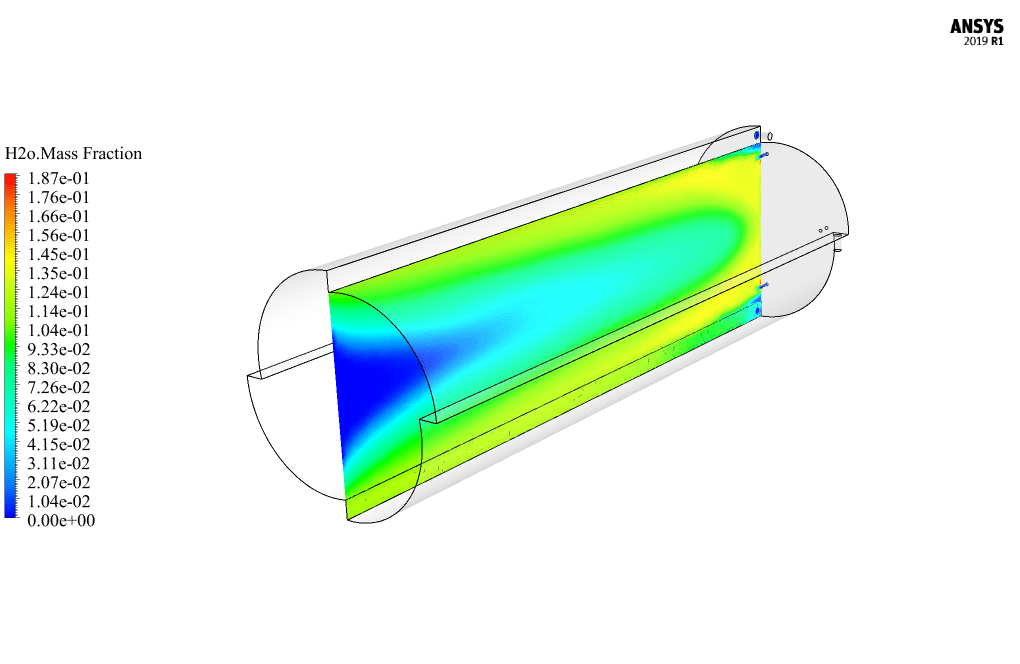

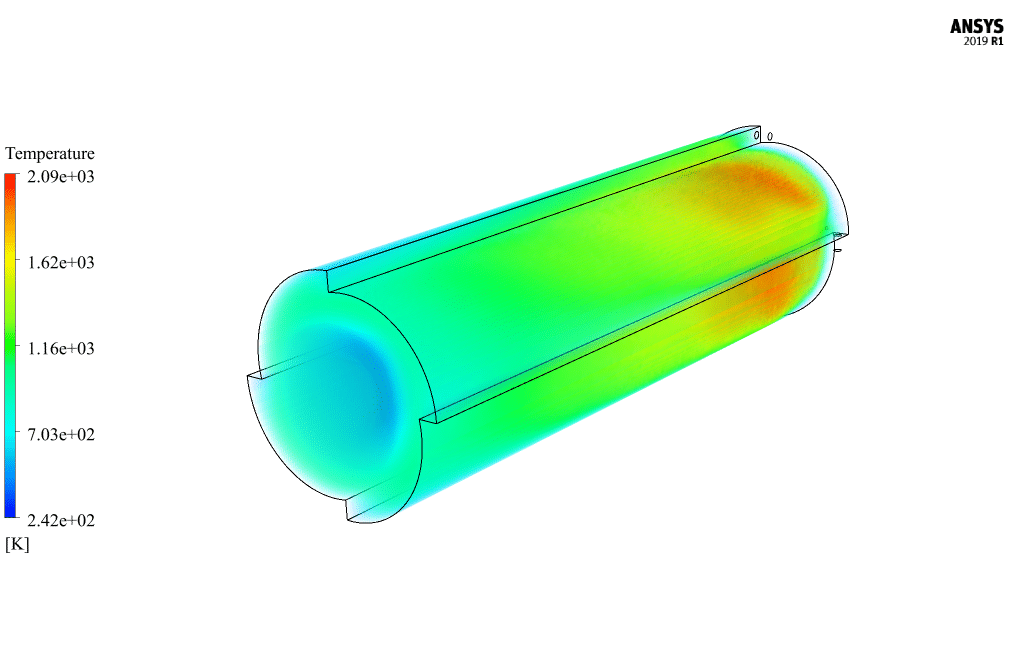

در پایان فرآیند حل، کانتورهای دو بعدی و سه بعدی مربوط به فشار، دما، سرعت و کسر جرمی O2، CH4، H2O، CO2 و N2 به دست می‌آیند. خطوط نشان می دهد که هنگامی که واکنش احتراق بین سوخت و هوا رخ می دهد، دما در نزدیکی بخش های ورودی محفظه افزایش می یابد. همچنین در اثر واکنش شیمیایی احتراق، کسر حجمی سوخت متان کاهش می یابد و کسر حجمی محصولات واکنش مانند CO2 و H2O افزایش می یابد.
