  • در این پروژه، به شبیه سازی نفوذ آب به یک بلوک بتنی متخلخل با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم و تعداد سلول های محاسباتی 623464 سلول می باشد.
  • این شبیه سازی به صورت ناپایا (گذرا، وابسته به زمان، Transient) انجام شده است.
  • ما از محیط متخلخل (Porous Zone) برای مطالعه نفوذ آب به یک بلوک بتنی متخلخل استفاده می کنیم.
  • ما از مدل چند فازی VOF برای تعریف جریان دو فازی در داخل یک بلوک بتنی استفاده می‌کنیم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه نفوذ آب به یک بلوک بتنی متخلخل

در این پروژه، به شبیه سازی نفوذ آب به یک بلوک بتنی متخلخل با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. در این مدل سازی یک بلوک مکعبی به عنوان یک محیط متخلخل طراحی شده است. جریان آب از قسمت مدور آن در پایین بلوک وارد می شود. پس از عبور مواد متخلخل، از قسمت بالایی بلوک خارج می شود. جریان آب ورودی دارای فشار نسبی 5 بار یا 500000 پاسال است. بنابرین یک شرط مرزی ورودی فشار در ورودی بلوک استفاده می شود. همچنین فرض بر این است که فقط هوای داخل بلوک در حالت اولیه است و جریان آب در آن نفوذ می کند.

هندسه مدل حاضر توسط نرم افزار ANSYS Design Modeler ترسیم شده است. این مدل از یک بلوک مکعبی با ضلع 0.15 با ورودی دایره ای برای ورود جریان در پایین به قطر 0.07 متر تشکیل شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی می شود. مش مدل ساختار یافته است و 421875 سلول Hex ایجاد شده است.

روش های استفاده شده

در این شبیه سازی از گزینه Porous در شرایط ناحیه سلولی استفاده شده است. محیط متخلخل تعریف شده در بلوک دارای ضریب تخلخل برابر با 0.01 است. این بدان معنی است که نسبت فضای خالی به حجم کل بلوک برابر با 0.01 است. همچنین فرض بر این است که فقط هوای داخل بلوک در حالت اولیه است و جریان آب در آن نفوذ می کند. بنابراین، مدل چند فازی برای تعریف جریان دو فازی متشکل از آب و هوا استفاده می شود. در این شبیه سازی از مدل VOF دو فازی (حجم سیال) برای تعریف هوا به عنوان فاز اولیه و آب به عنوان فاز ثانویه استفاده شده است. از آنجایی که مرز جداسازی فاز کاملاً متمایز است، از مدل حجم سیال (VOF) استفاده شده است.

نتایج شبیه سازی نفوذ آب به یک بلوک بتنی متخلخل

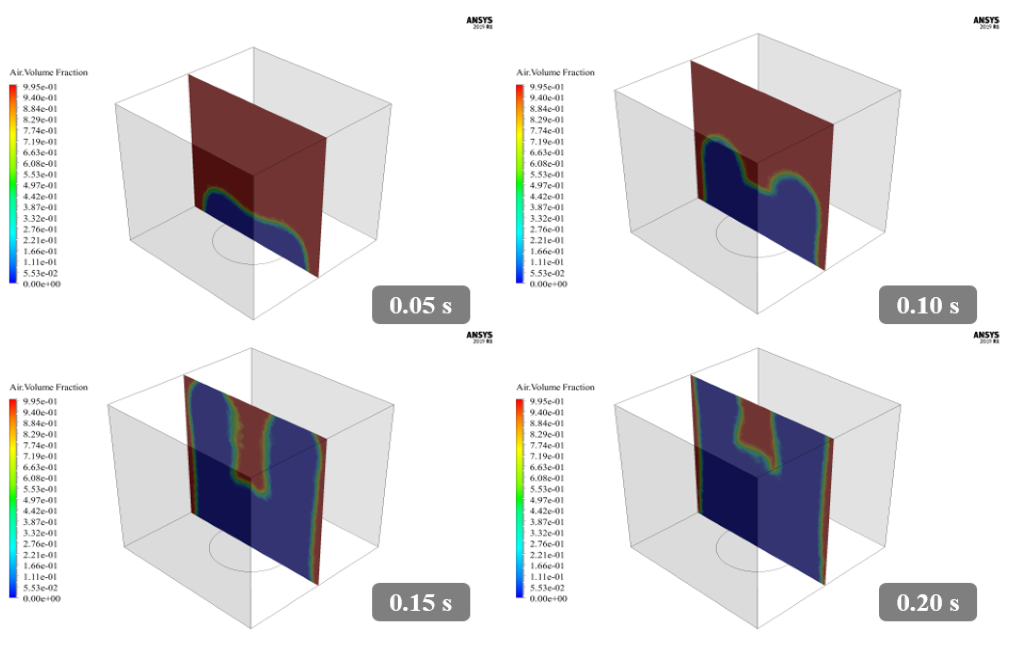

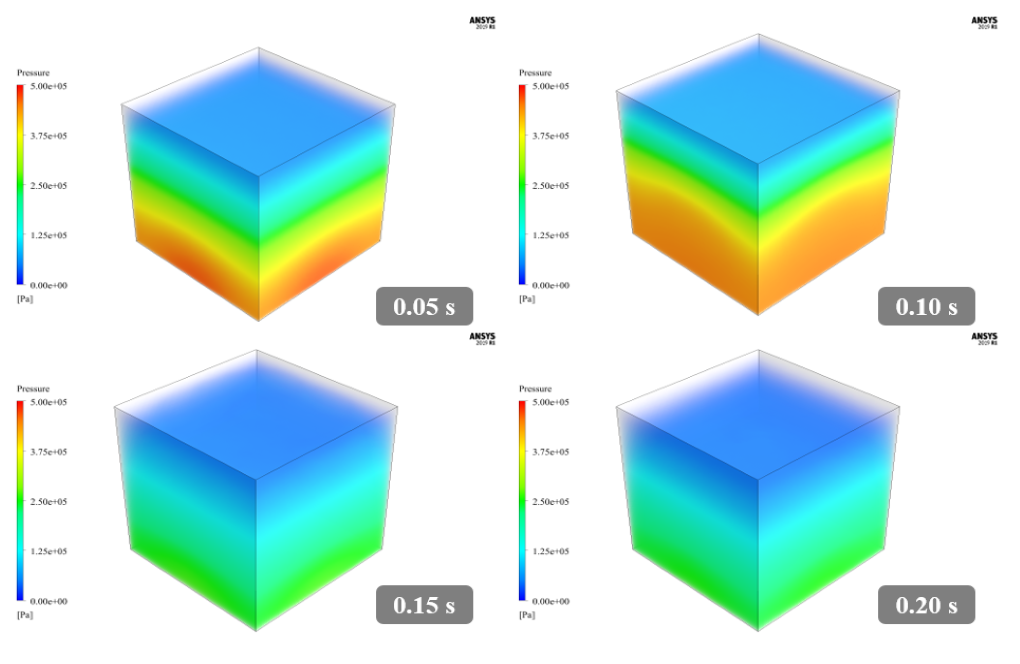

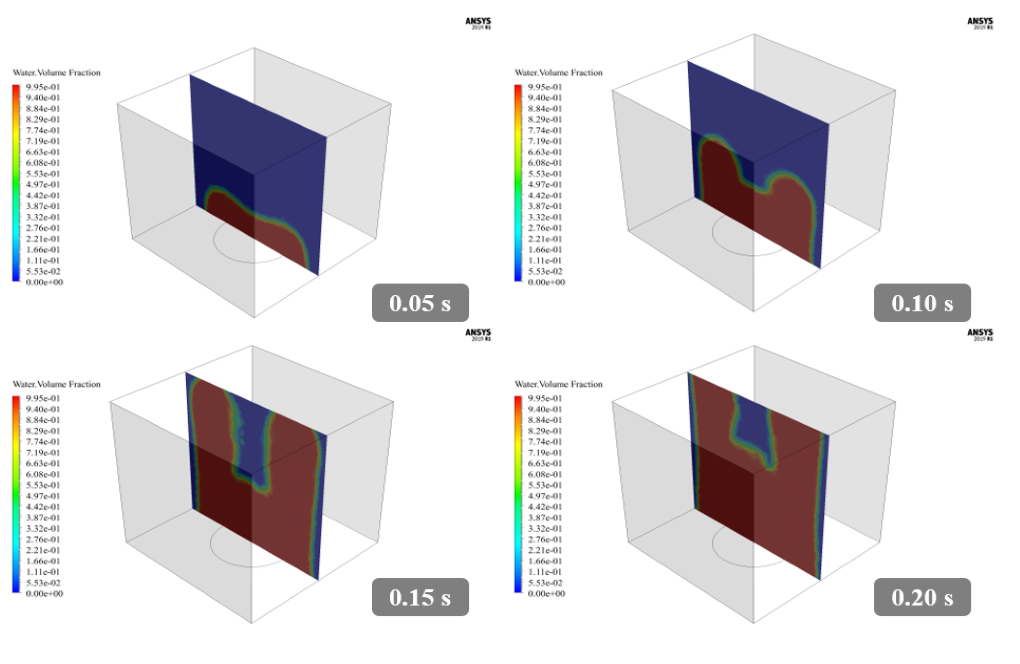

پس از شبیه سازی، کانتورهای دو بعدی و سه بعدی فشار و کسر حجمی آب و هوا به دست می آید. این خطوط در زمان های مختلف در فاصله زمانی 0.2 ثانیه به دست آمد. از شکل ها می توان دریافت که با گذشت زمان، میزان نفوذ جریان آب در داخل بلوک افزایش می یابد. همچنین مشاهده می شود که جریان آب با حرکت در داخل بلوک متخلخل به دلیل تأثیرات یک محیط متخلخل با فشار کاهش می یابد.
