ایرفویل سه بعدی، شبیه سازی با انسیس فلوئنت

توضیحات

شرح پروژه ایرفویل سه بعدی

در این پروژه، به شبیه سازی جریان هوای همدما تراکم ناپذیر در اطراف یک ایرفویل سه بعدی، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

هندسه ایرفویل یک متری بوده که داخل یک تونل باد 20 متری قرار گرفته است. حداکثر سرعت 10 متر بر ثانیه برای ورودی انتخاب شده است. هندسه با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده و مش بندی آن با نرم افزار ANSYS Meshing انجام شده است. نوع شبکه بدون سازمان بوده و تعداد سلول های محاسباتی آن 724682 سلول می باشد.

روش های استفاده شده

از حلگر مبتنی بر فشار (Pressure Based Solver) به علت تراکم ناپذیری جریان استفاده کرده ایم. همچنین مساله به صورت پایا حل شده است. معادله انرژی فعال می باشد و از مدل توربولانسی K-w-SST برای شبیه سازی اثرات آشفتگی جریان، استفاده کرده ایم.

نتایج شبیه سازی ایرفویل سه بعدی

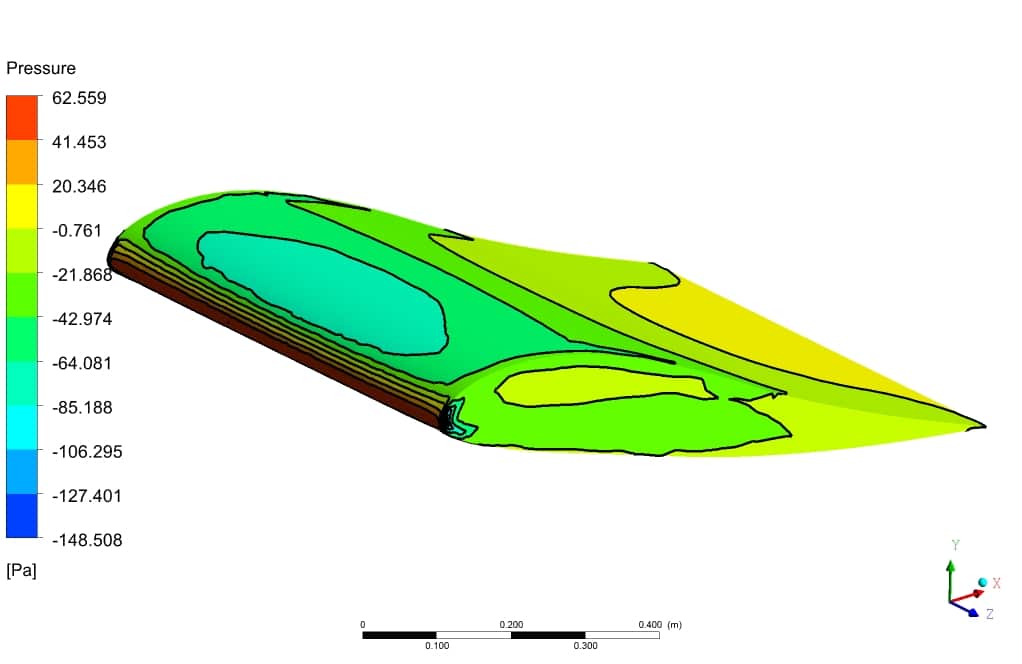

نتایج شبیه سازی نشان داد که حداکثر مقدار سرعت در سطح بالایی ایرفویل وجود دارد در حالی که حداکثر مقدار فشار در لبه جلویی است که در آن سرعت حداقل است. در نهایت نیروی درگ و لیفت را به ترتیب 4.91 و 19.61 (N) محاسبه شد که برای ایرفویل 1 متری با مشخصات ذکر شده دقیق بود.
