باتری با مدل MSMD و NTGK، شبیه سازی با انسیس فلوئنت

۱,۶۳۲,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی باتری با مدل MSMD و NTGK با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم .
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم.
  • نوع مش بدون ساختار است و تعداد سلول های محاسباتی 200848 است.
  • از مدل MSMD و NTGK برای این شبیه سازی گذرا (ناپایا، وابسته به زمان، Transient) استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه باتری با مدل MSMD و  NTGK

در این پروژه به شبیه سازی باتری با مدل MSMD و NTGK با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

شبیه سازی بر روی باتری مبتنی بر باتری لیتیوم یون تجاری سونی NP-FG1 انجام می شود که به طور گسترده در انواع دوربین ها استفاده می شود. شبیه سازی با استفاده از مدل MSMD و روش NTGK با نرم افزار ANSYS Fluent انجام شده است. مشخصات آن از جمله وضعیت شارژ و توزیع دما روی بدنه و توزیع ولتاژ و … بررسی شده است تا دید درستی از عملکرد این باتری ایجاد شود.

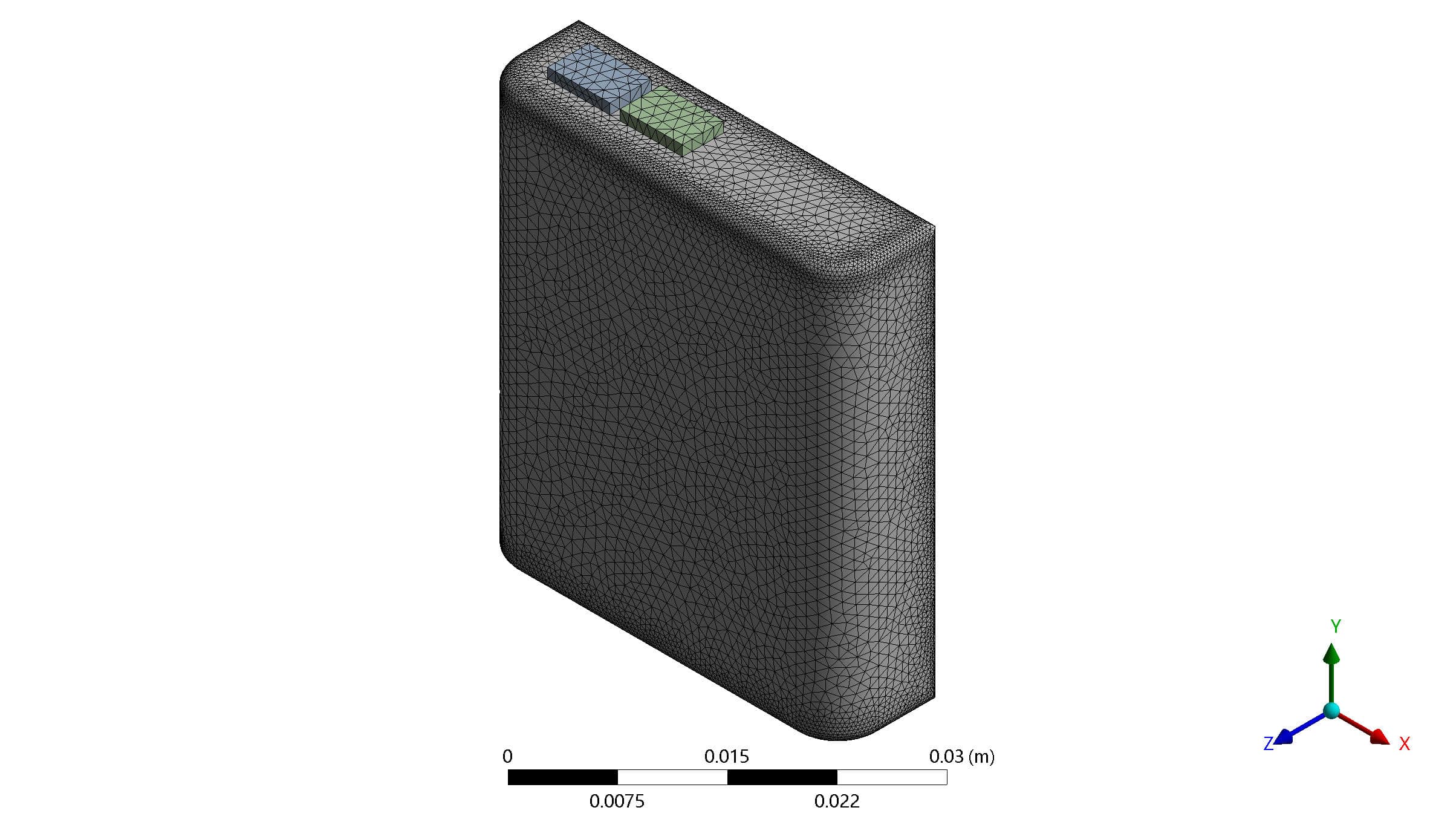

مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler  به صورت سه بعدی طراحی شده است. هندسه استفاده شده بر اساس ابعاد باتری NP-FG1 تولید شده و شامل سه قسمت زبانه منفی و مثبت و سلول باتری می باشد. باتری های مثبت و منفی غیرفعال و سلول های باتری به عنوان سلول های فعال در شبیه سازی در نظر گرفته می شوند. ما مش بندی مدل را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم و نوع مش بدون ساختار است.تعداد سلول ها 200848 است.

روش های استفاده شده

با توجه به نقش مهم باتری در وسایل نقلیه الکتریکی و/یا هیبریدی، چندین مدل برای شبیه سازی رفتار گذرا باتری قابل شارژ پیشنهاد شده است. این مدل‌ها از نظر پیچیدگی از یک مقاومت-خازن با ابعاد صفر تا یک توزیع جریان پتانسیل چند بعدی متفاوت هستند. مدل کلی موجود در نرم افزار با نام MSMD (Multi-Scale Multi physics Battery) مدل شناخته می شود. مدل NTGK توسط یک منحنی برازش داده‌های تجربی تنظیم می‌شود. و این مدل برای به دست آوردن گرمای کل از یک واکنش الکتروشیمیایی و پیش بینی توزیع دمای سلول باتری استفاده می شود.

نتایج شبیه سازی باتری با مدل MSMD و NTGK

نتایج شبیه سازی، نشان می دهد که دما در 308 درجه به تعادل می رسد و وسط بدنه باتری گرمتر از سایر قسمت های باتری است. مدت زمان شارژ باتری حدود 25 دقیقه است و 3.6 ولت را تامین می کند.
