خنک سازی نفت خام در مبدل حرارتی لوله ای پره دار، شبیه سازی با انسیس فلوئنت
۵۴۶,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی خنک سازی نفت خام در مبدل حرارتی لوله ای پره دار، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم.
- مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم.
- نوع مش بدون ساختار بوده و تعداد سلول های محاسباتی برابر با 5945156 می باشد.
- معادله انرژی به منظور محاسبه توزیعات دمایی فعال می باشد.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه خنک سازی نفت خام در مبدل حرارتی لوله ای پره دار
در این پروژه، به شبیه سازی خنک سازی نفت خام در مبدل حرارتی لوله ای پره دار، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
در این پروژه یک مبدل حرارتی با یک لوله مرکزی و چند صفحه موازی طراحی شده است. جریان نفت خام با سرعت 2 m.s-1 و دمای 200 درجه سانتیگراد وارد لوله مرکزی می شود و جریان هوای بیرون با سرعت 0.3 m.s-1 و دمای 25 درجه سانتیگراد به سمت لوله مرکزی حرکت می کند. اختلاف دما بین لوله و جریان خارجی منجر به انتقال حرارت می شود و وجود صفحات موازی ساخته شده از مس نیز به فرآیند انتقال حرارت کمک می کند.
هندسه حاضر در یک مدل سه بعدی از طریق نرم افزار ANSYS Design Modeler طراحی شده است. منطقه محاسباتی فضای داخلی یک مبدل حرارتی است. در این مبدل حرارتی یک لوله مرکزی و چند ردیف صفحه موازی عمود بر لوله طراحی شده است.
مش بندی مدل حاضر از طریق نرم افزار ANSYS Meshing انجام شده است. مش بدون ساختار انجام می شود و تعداد سلول های محاسباتی برابر با 5945156 می باشد.
روش های استفاده شده
در این شبیه سازی که به صورت پایا انجام شده است، معادله انرژی به منظور محاسبه توزیعات دمایی فعال می باشد. همچنین با توجه به تراکم ناپذیری جریان، از حلگر فشار مبنا (Pressure-based solver) استفاده کرده ایم. از مدل توربولانسی k-epsilon realizable برای شبیه سازی آشفتگی های جریان استفاده شده است.
نتایج شبیه سازی خنک سازی نفت خام در مبدل حرارتی لوله ای پره دار

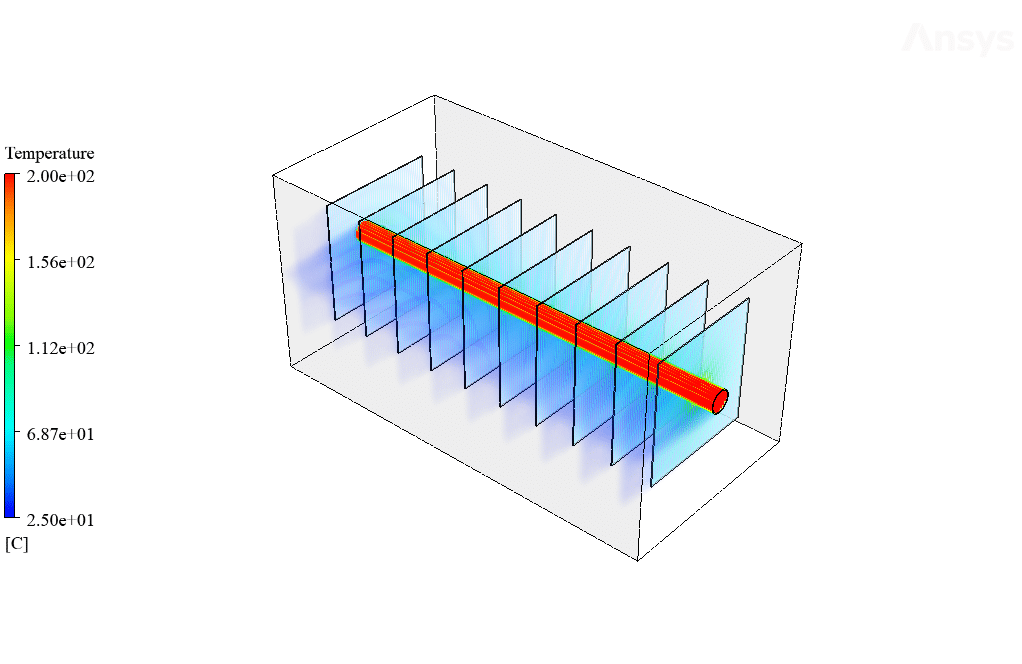

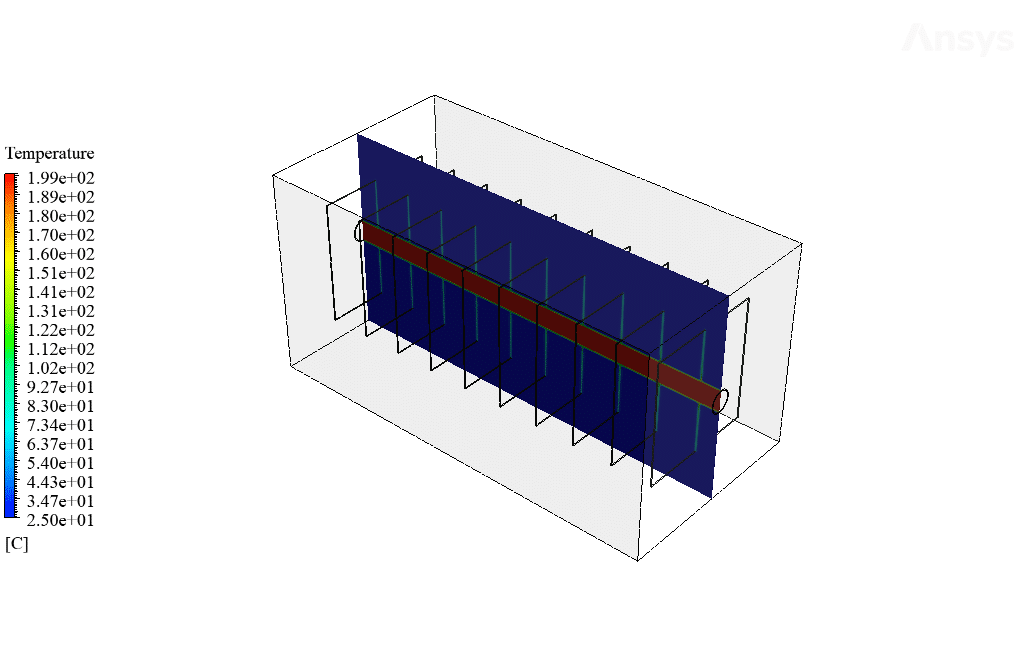

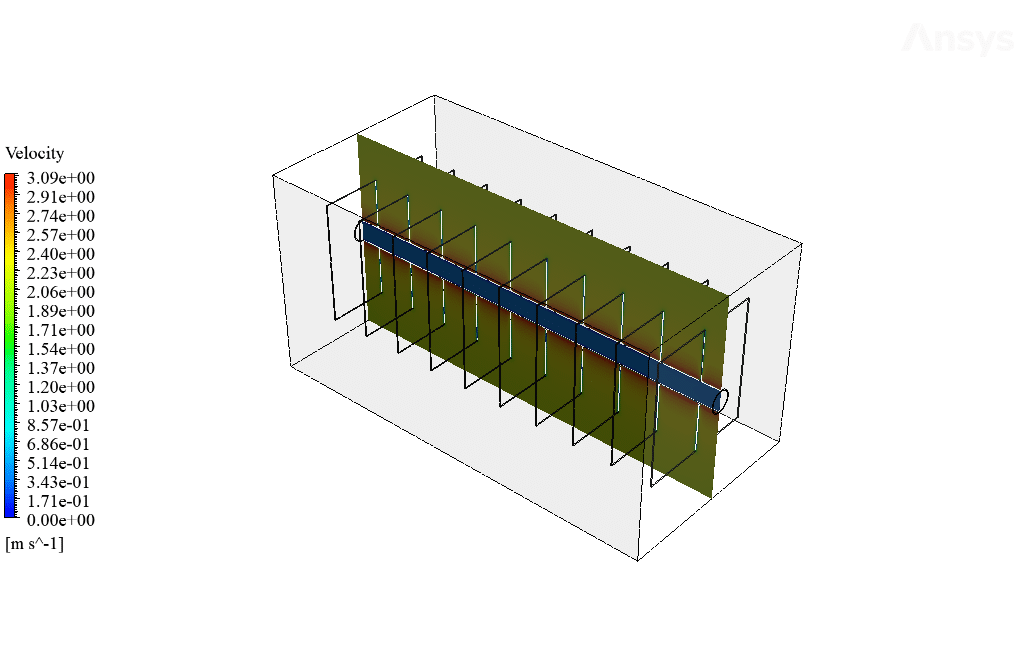

پس از پایان شبیه سازی، کانتور های دوبعدی و سه بعدی مربوط به دما، فشار و سرعت به دست آمدند. کانتورها نشان می دهد که انتقال حرارت بین جریان نفت خام در داخل لوله و جریان هوای بیرون رخ می دهد و باعث خنک شدن نفت خام در داخل لوله می شود.
