پراکندگی آلاینده های انفجار مخزن ذخیره نفت، شبیه سازی با انسیس فلوئنت

۷۲۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی پراکندگی آلاینده های انفجار مخزن ذخیره نفت در یک منطقه شهری با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم. تعداد سلول های محاسباتی 1746979 سلول می باشد.
  • از مدل انتقال گونه ها (Species Transport) برای تعریف گونه های CO2, SO2,NO2,CO,H2O,C و هوا استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه پراکندگی آلاینده های انفجار مخزن ذخیره نفت

در این پروژه، به شبیه سازی پراکندگی آلاینده های انفجار مخزن ذخیره نفت در یک منطقه شهری با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
در واقع در مناطقی که دارای مخازن نفتی هستند، یکی از خطرات احتمالی انفجار است. انفجار این مخازن نفت می تواند آلاینده های زیادی مانند دی اکسید کربن را وارد محیط زیست کند. فرض کنید در اطراف مخازن نفت در منطقه مذکور مناطق مسکونی و واحدهای صنعتی وجود دارد. در این صورت انتشار این آلاینده ها از انفجار و انتقال آنها به محیط اطراف می تواند بسیار خطرناک بوده و زندگی افراد را تحت تاثیر قرار دهد.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. این مدل شامل 6.6 کیلومتر طول، 4.6 کیلومتر عرض و 200 متر دامنه محاسباتی است. یک منطقه برای مخازن نفت و چندین منطقه برای مناطق مسکونی یا صنعتی وجود دارد. در محوطه مخصوص مخازن نفت، 18 مخزن استوانه ای شکل کشیده شده است. مش بندی با استفاده از نرم افزار ANSYS Meshing انجام شده است و نوع مش بدون ساختار است. تعداد سلول های محاسباتی 1746979 است.

روش های استفاده شده

در مدل سازی حاضر، یک منطقه شهری نمونه به عنوان یک منطقه محاسباتی با چندین مخزن نفت تعریف می شود. در اطراف این مخازن نفت، چندین منطقه مسکونی و واحد صنعتی وجود دارد. در حالی که واکنش‌های شیمیایی بزرگ در طی یک انفجار رخ می‌دهد که در آن گونه‌های گازی مختلف درگیر هستند، از مدل انتقال گونه‌ها (Species Transport) استفاده شده است. بنابراین تعداد گونه های گازی مدل سازی شده در این شبیه سازی برابر با 7 گونه است که شامل CO2، SO2، NO2، CO، H2O، C و هوا می باشد.
بنابراین در کل حوزه محاسباتی هوا به عنوان سیال اصلی حضور دارد. منابع انرژی و گونه های گازی ناشی از انفجار در منطقه مربوط به مخازن نفتی تعریف شده است. بنابراین، در مخازن نفت، انرژی (139072.7126 W/m)، CO2 (0.135765835 kg/m3s)، H2O (0.067882918 kg/m3s)، CO (0.004699587 kg/m3.s)، NO202 (0.1302 kg/m3.s)، NO202 (0.100 kg/m3. s)، SO2 (0.000130544 kg/m3.s) و C (0.006788292 kg/m3.s) به عنوان منابع گرما و گاز تعریف می شود.

پراکندگی آلاینده های انفجار مخزن ذخیره نفت

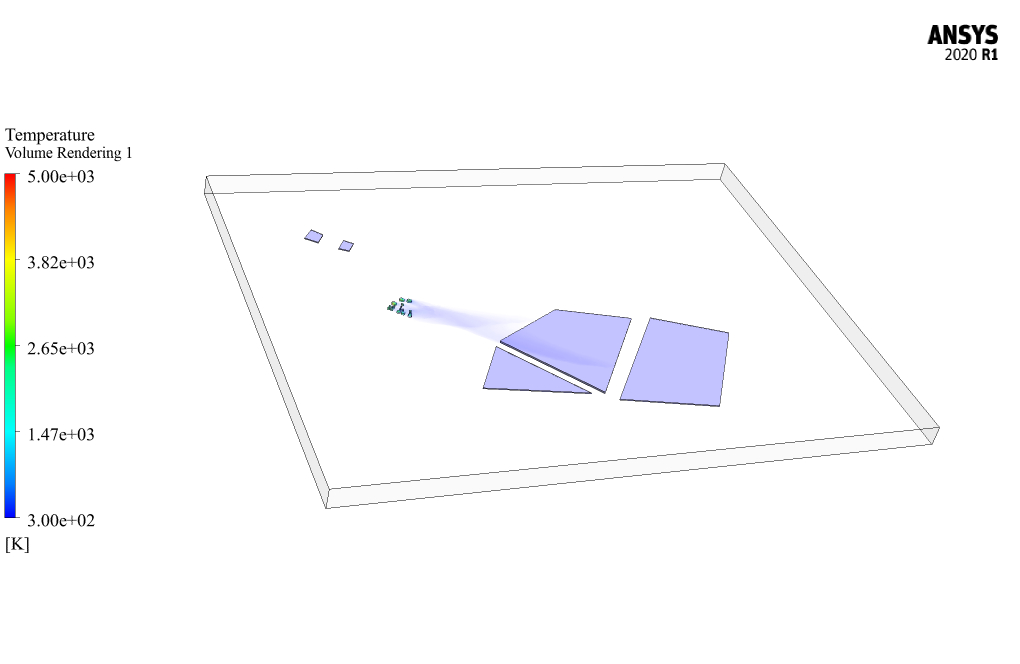

هدف این کار بررسی انتقال این آلاینده ها به مناطق مسکونی و صنعتی اطراف در اثر باد است. سرعت و جهت باد می تواند بر نحوه انتشار این آلاینده ها در مناطق شهری تأثیر بگذارد. در این مدل، شمال و غرب منطقه شهری به عنوان مرزهای ورودی جریان هوا و شرق و جنوب به عنوان مرزهای خروجی تعریف می شوند. جریان هوای آزاد با دمای 300 کلوین و سرعت معادل 20 متر بر ثانیه و با زاویه 60 درجه وارد محدوده شهری می شود (سرعت در جهت x برابر با 20 * cos60 و سرعت در جهت y است. برابر با 20 * sin60). پس از فرآیند حل، خطوط سه بعدی مربوط به دما و کسر حجمی هر گونه گازی در مدل به دست می‌آید. نتایج نشان می دهد که در صورت انفجار مخازن ذخیره نفت مذکور، آلاینده بر ناحیه شهری تأثیر می گذارد.
