  • در این پروژه به شبیه سازی سیستم جداسازی گاز-جامد FCC Riser با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است.
  • مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است.
  • نوع مش بدون ساختار می باشد. تعداد سلول های محاسباتی 2488759 می باشد.
  • در این شبیه سازی، از مدل جریان چند فازی اویلری استفاده شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه سیستم جداسازی گاز-جامد

در این پروژه به شبیه سازی سیستم جداسازی گاز-جامد FCC Riser با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

این سیستم‌های FCC کاربردهای زیادی در واحدهای فرآیند شیمیایی دارند که برای تبدیل بهینه نسبت‌های روغن با جوش بالا به محصولات سبک‌تر با ارزش بالا استفاده می‌شوند. در داخل راکتورهای FCC، دو ناحیه مهم مجزا تعریف شده است، شامل یک ناحیه رقیق به نام جداکننده و یک منطقه متراکم به نام استریپر. بخش جداکننده در قسمت بالایی محفظه استوانه ای راکتور FCC قرار دارد که وظیفه جداسازی بخار روغن از ذرات کاتالیزور را بر عهده دارد.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. مدل حاضر یک راکتور استوانه‌ای است که تنها یک چهارم از ساختار متقارن هندسی آن برای کاهش هزینه‌های محاسباتی طراحی شده است. قسمت بالایی مدل مربوط به جدا کننده و قسمت پایینی مربوط به استریپر می باشد.
مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است و نوع مش بدون ساختار می باشد. تعداد سلول های محاسباتی 2488759 می باشد.

روش های استفاده شده

در این شبیه سازی این مدل از جریان چند فازی اویلری استفاده شده است. این مدل چند فازی می تواند معادلات تکانه و بقای هر یک از فازها را به طور جداگانه حل کند. دو ماده برای این جریان چند فازی تعریف شده است. به طوری که بخار نفت به عنوان فاز اولیه دارای چگالی برابر با 471/3 کیلوگرم بر متر مکعب و ظرفیت گرمایی ویژه برابر با 43/1006 j.kg-1.K-1 و هدایت حرارتی برابر با 0242/0 Wm-.K-1 است. و یک ماده کاتالیزوری خاص به عنوان فاز ثانویه دارای چگالی برابر با 1500 کیلوگرم بر متر مکعب و ظرفیت گرمایی ویژه و هدایت حرارتی بر اساس تئوری جنبشی است. جریان بخار روغن از یک ورودی بخار مخصوص با سرعت 5.5 ms-1 و دمای 300 کلوین وارد محفظه راکتور می شود و یک جریان کاتالیزوری با بخار روغن با سرعت 18.57 ms-1 و یک جریان کاتالیزوری وارد ورودی تزریق خوراک می شود. دمای 300 کلوین وارد محفظه می شود. فرآیند شبیه سازی به صورت ناپایا (گذرا، وابسته به زمان، Transient) به مدت 20 ثانیه با گام زمانی 1 ثانیه انجام می شود.

نتایج شبیه سازی سیستم جداسازی گاز-جامد

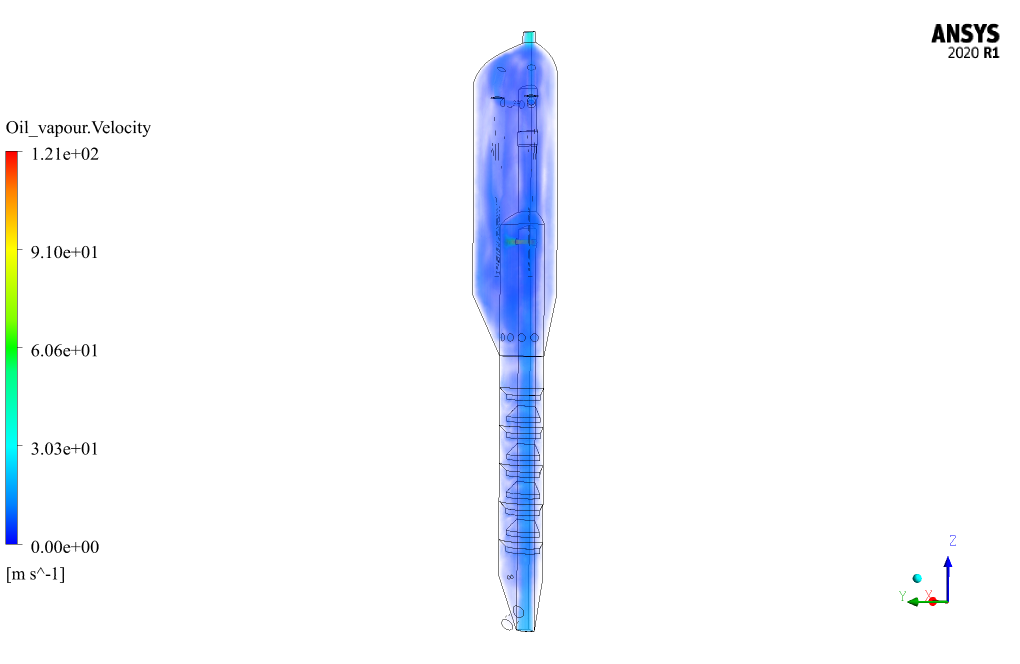

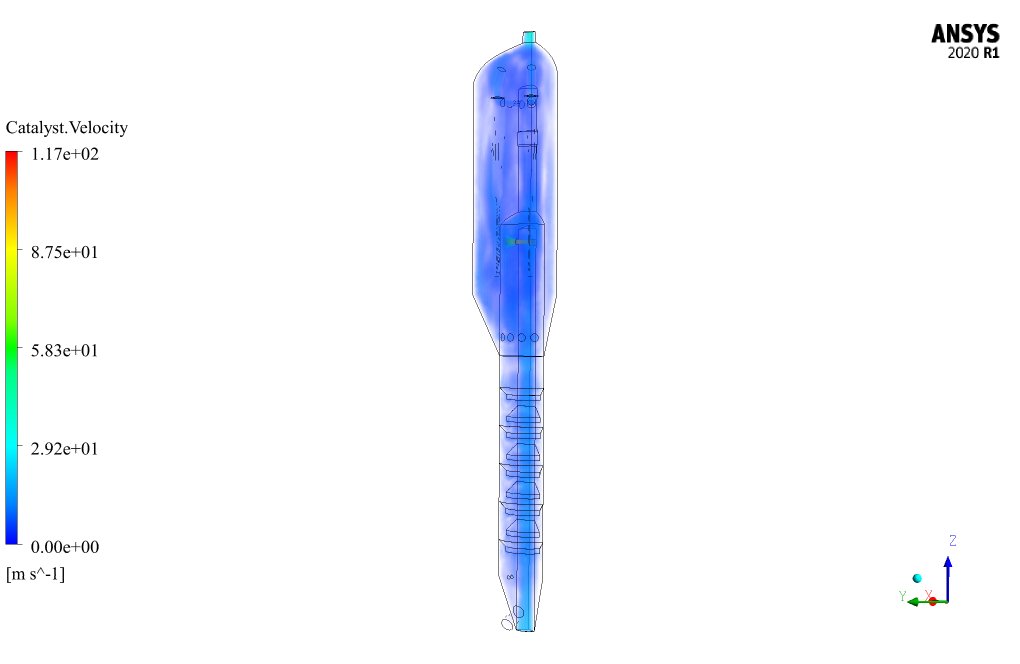

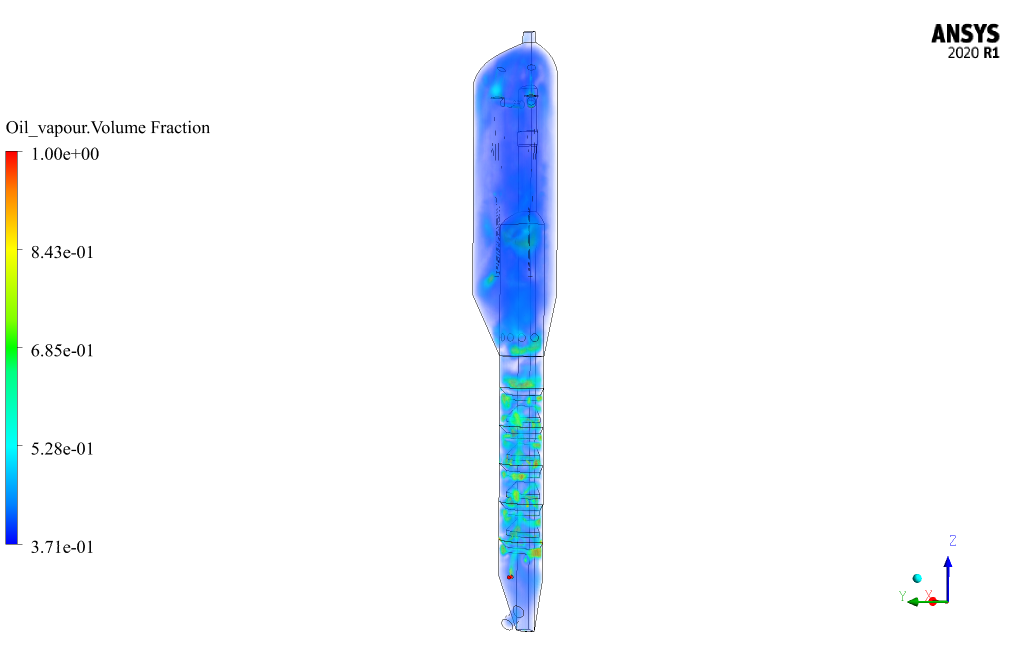

در پایان فرآیند حل، کانتورهای سه بعدی مربوط به فشار، سرعت و کسر حجمی هر یک از فازهای مدل به دست می‌آید. نتایج مربوط به ثانیه آخر فرآیند شبیه سازی (20 ثانیه) می باشد.
