مبدل حرارتی با فین های داخلی، شبیه سازی با انسیس فلوئنت

۳۶۰,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی یک مبدل حرارتی با فین های داخلی، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و نوع مش بدون ساختار است.
  • معادله انرژی به منظور محاسبه توزیعات دمایی فعال می باشد.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه مبدل حرارتی با فین های داخلی

در این پروژه به شبیه سازی یک مبدل حرارتی با فین های داخلی، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
در این شبیه سازی جریان هوا با سرعت 22 m.s-1 و دمای 313 K وارد دستگاه شده و با فشاری برابر با فشار اتمسفر از مبدل خارج می شود. برای مکانیسم عملکرد دستگاه فرض بر این است که سطوح بالایی و پایینی دستگاه دارای شرایط مرزی حرارتی از نوع دمای ثابت معادل دمای 323 کلوین باشد همچنین یک دیوار مرکزی منحنی در این دستگاه با چندین ردیف وجود دارد. تیغه ها و باله ها برای کمک به جریان بهتر هوا و انتقال حرارت بهتر طراحی شده است. هدف این کار بررسی اثر دیواره‌های با دمای بالا بر دمای جریان هوا در داخل مبدل حرارتی است.
هندسه این پروژه با نرم افزار ANSYS Design Modeler به صورت سه بعدی ترسیم شده است. این مدل شامل مبدل حرارتی با ابعاد 0.0018 متر، 0.0082 متر و 0.0162 متر است. به طوری که مجرای ورودی و خروجی آن در دو طرف است و یک دیوار داخلی منحنی با چند ردیف باله در داخل آن قرار دارد و دیواره های بالایی و پایینی آن به عنوان سطوحی با شرایط دمایی متمایز می شوند.
ما مش بندی مدل را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم و نوع مش بدون ساختار است.

روش های استفاده شده

با توجه به تراکم ناپذیری جریان، از حلگر فشار مبنا (Pressure-based Solver) استفاده شده است. معادله انرژی به منظور محاسبه توزیعات دمایی فعال شده است. از مدل توربولانسی k-epsilon standard به منظور حل معادلات آشفتگی استفاده شده است.

نتایج شبیه سازی مبدل حرارتی با فین های داخلی

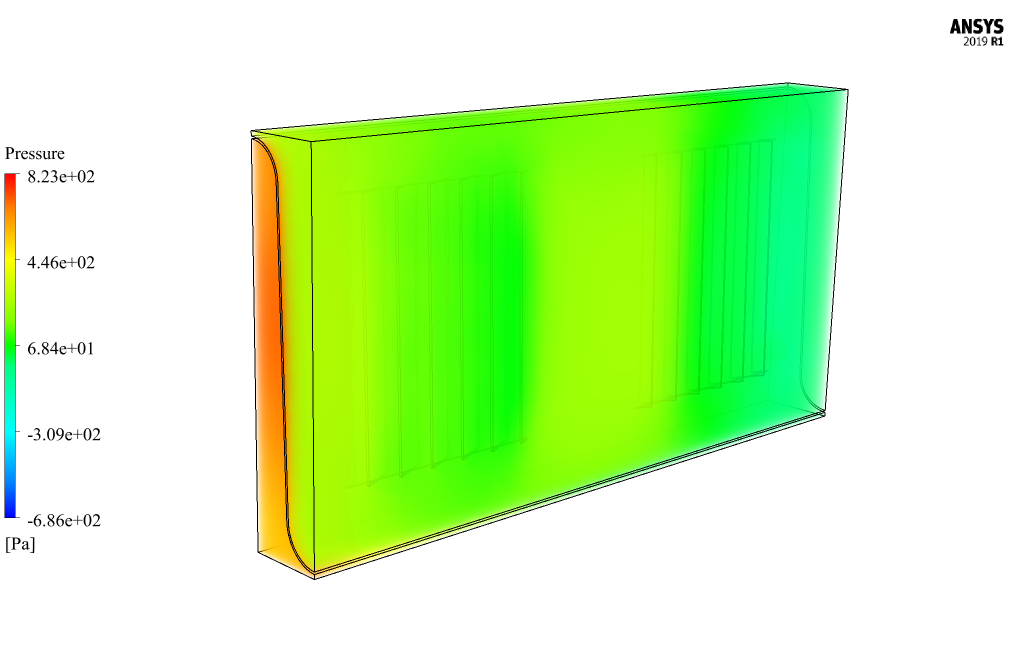

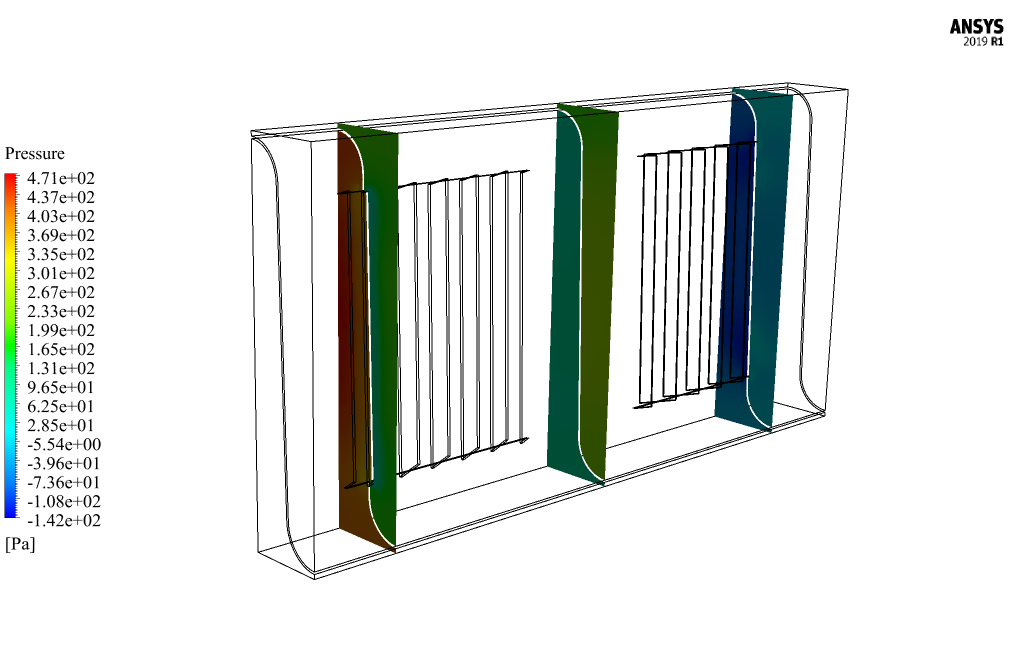

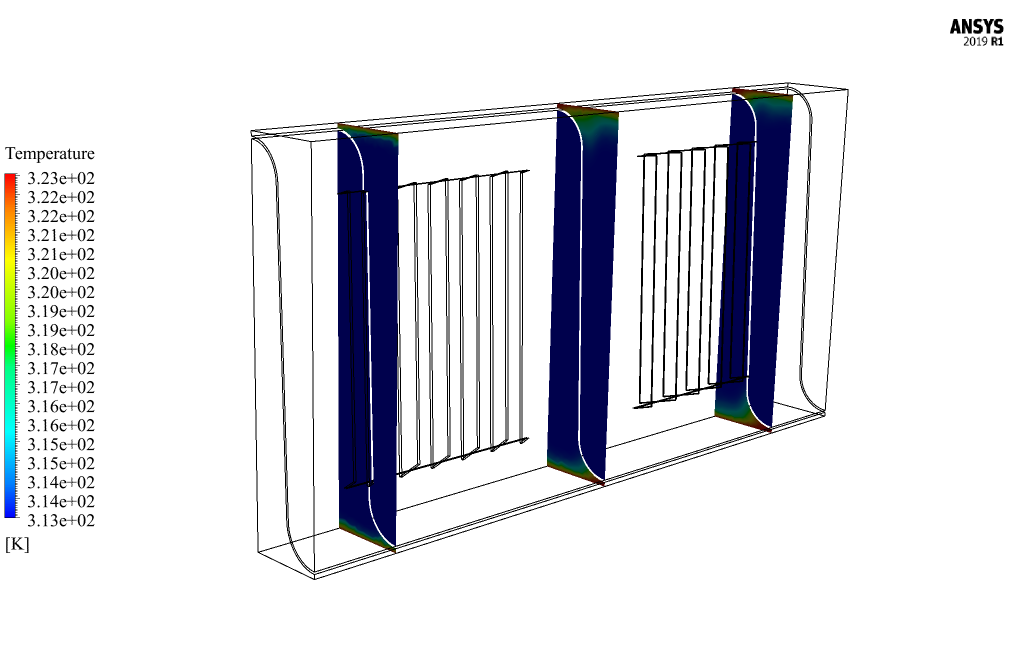

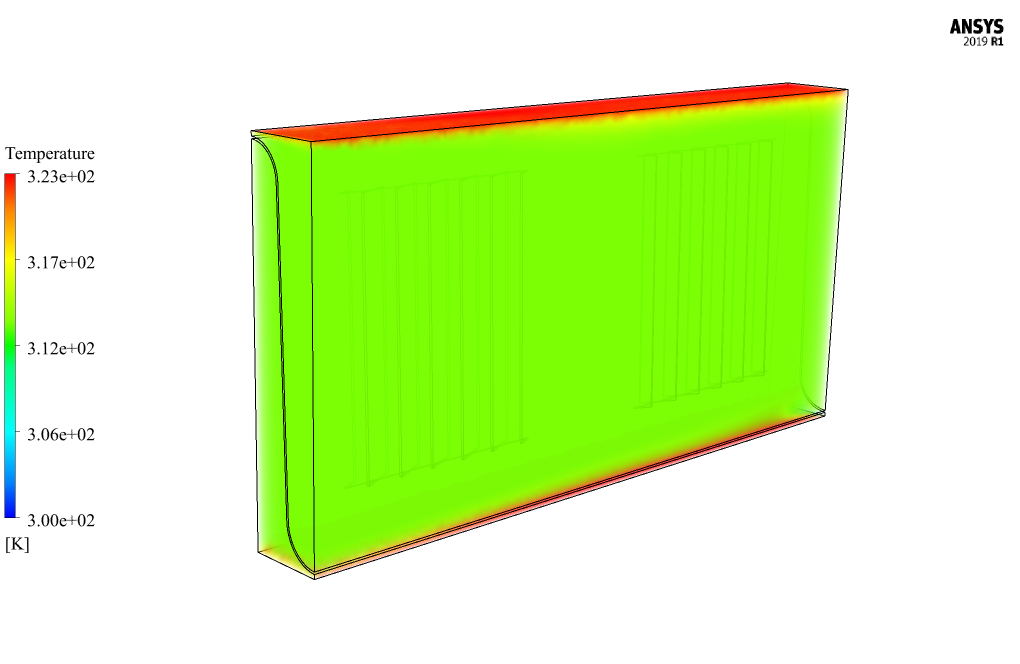

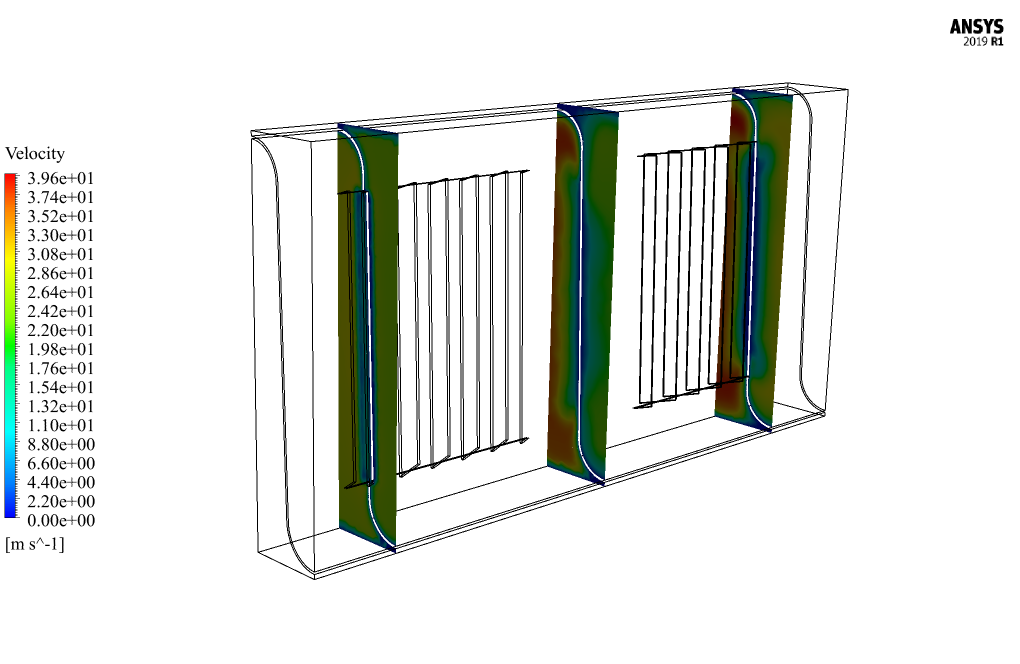

در پایان فرآیند حل،  کانتور های سه بعدی و دو بعدی مربوط به فشار، سرعت و دما به دست می آید. کانتورها نشان می دهد که جریان هوای ورودی به مبدل حرارتی تحت تأثیر دیواره های داغ قرار می گیرد و دمای آن افزایش می یابد.
