انتقال حرارت در مبدل حرارتی پوسته عمودی و لوله مارپیچی، شبیه سازی با انسیس فلوئنت

۳۶۰,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی انتقال حرارت در مبدل حرارتی پوسته عمودی و لوله مارپیچی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 3915382 سلول می باشد.
  • معادله انرژی به دلیل وجود انتقال حرارت در مساله، فعال شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه انتقال حرارت در مبدل حرارتی پوسته عمودی و لوله مارپیچی

در این پروژه به شبیه سازی انتقال حرارت در مبدل حرارتی پوسته عمودی و لوله مارپیچی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler  به صورت سه بعدی طراحی شده است. این مدل یک مبدل حرارتی پوسته لوله با لوله های مارپیچی است که به صورت عمودی طراحی شده اند. پوسته استوانه ای مدل حرارتی دارای ارتفاع 500 میلی متر و قطر 60 میلی متر، لوله مارپیچ داخل پوسته قطر 3 میلی متر و گام پیچ حول محور مرکزی پوسته برابر است با 18 میلی متر.
مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 3915382 است.

روش های استفاده شده

این مبدل حرارتی از یک پوسته استوانه ای عمودی با یک لوله مارپیچ در داخل تشکیل شده است. قسمت گرمتر مبدل حرارتی مربوط به لوله مارپیچی مبدل حرارتی و قسمت سردتر مربوط به پوسته مبدل حرارتی است. آب گرم با سرعت 3.34 متر بر ثانیه و دمایی برابر با 350 کلوین از قسمت بالایی مبدل حرارتی جریان یافته و وارد لوله مارپیچی می شود. آب سرد با سرعتی معادل 216/0 متر بر ثانیه و دمایی برابر با 300 کلوین از قسمت فوقانی جریان دارد. مبدل وارد فضای داخلی پوسته می شود. این کار فرآیند انتقال حرارت بین دو طرف مبدل حرارتی را بررسی می کند.

مدل RNG k-epsilon و معادله انرژی برای حل معادلات سیال آشفته و محاسبه توزیع دما در دامنه فعال هستند.

نتایج شبیه سازی انتقال حرارت در مبدل حرارتی پوسته عمودی و لوله مارپیچی

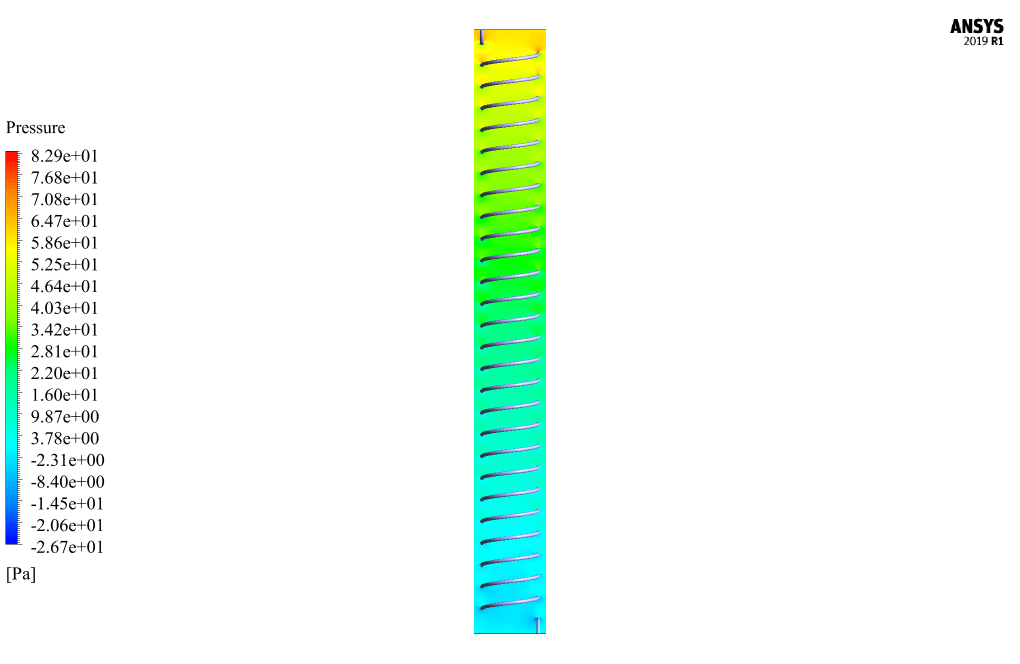

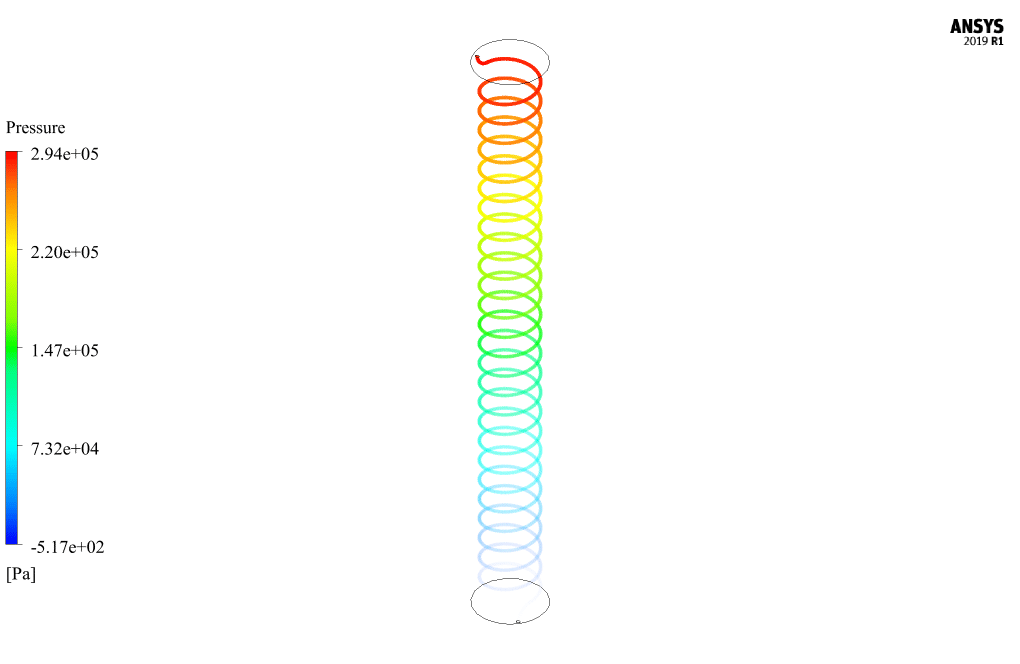

در پایان فرآیند حل، کانتورهای دو بعدی و سه بعدی مربوط به فشار، سرعت و دما در داخل مبدل حرارتی به دست می آید. خطوط دو بعدی بر روی صفحه ای که از مرکز مبدل حرارتی در دو طرف پوسته و لوله مارپیچی عبور می کند به دست می آید. نتایج نشان می دهد که انتقال حرارت بین دو طرف مبدل حرارتی پوسته و لوله مارپیچی انجام می شود و گرما از قسمت داغ مبدل (لوله مارپیچی) به قسمت سرد مبدل (پوسته) می باشد.
