شرح پروژه آیرودینامیک توربین بادی محور افقی

در این پروژه به شبیه سازی آیرودینامیک توربین بادی محور افقی (HAWT) با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

هندسه شامل یک منطقه دوار برای دیواره های توربین و یک منطقه ثابت برای بقیه حوزه است. ورودی با سرعت 1 متر بر ثانیه در نظر گرفته می شود و ناحیه توربین با سرعت 16 دور در دقیقه می چرخد. یک شرایط تراکم ناپذیر و همدما یک فرض معتبر برای شبیه سازی فعلی است. هدف این مطالعه بررسی رفتار جریان هوا و توزیع فشار و مطالعه نیروی پسا است.

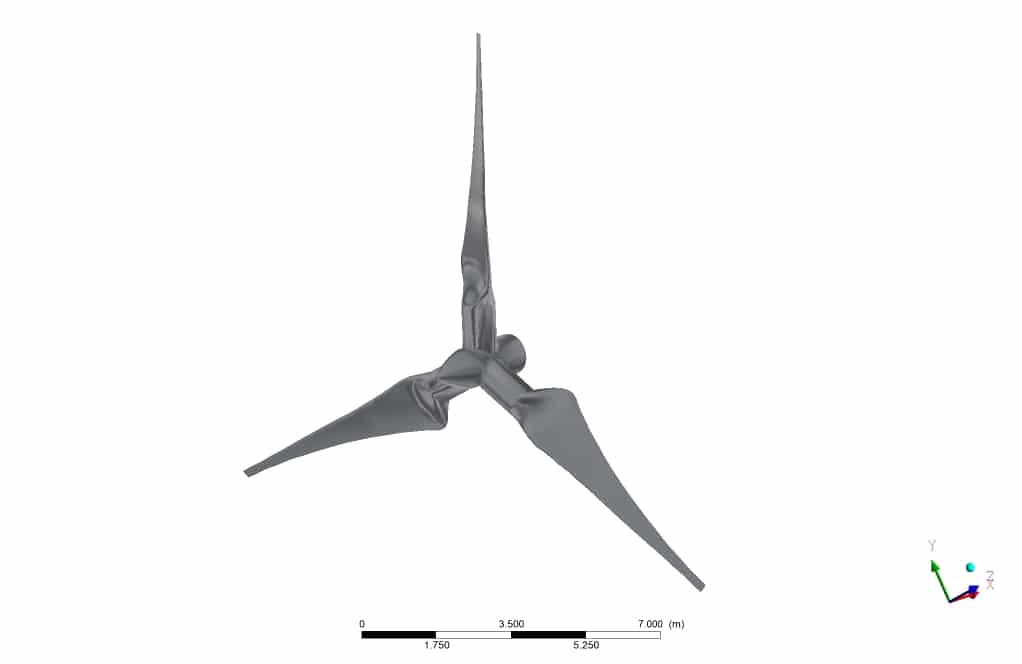

هندسه مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است و مش بندی آن با نرم افزار ANSYS Meshing انجام شده است. مش بدون ساختار بوده و تعداد سلول های محاسباتی 2463521 سلول می باشد.

روش های استفاده شده

در این شبیه سازی گزینه MRF (Frame Motion) برای مدل سازی چرخش توربین فعال شده است. در واقع، فرض بر این است که سیال اطراف پره های توربین به جای خود پره های توربین در حال چرخش است. سرعت چرخش این سیال برابر با سرعت چرخش توربین است. برای انجام این کار از ابزار MRF در Cell Zone Conditions استفاده شده است.

نتایج شبیه سازی آیرودینامیک توربین بادی محور افقی

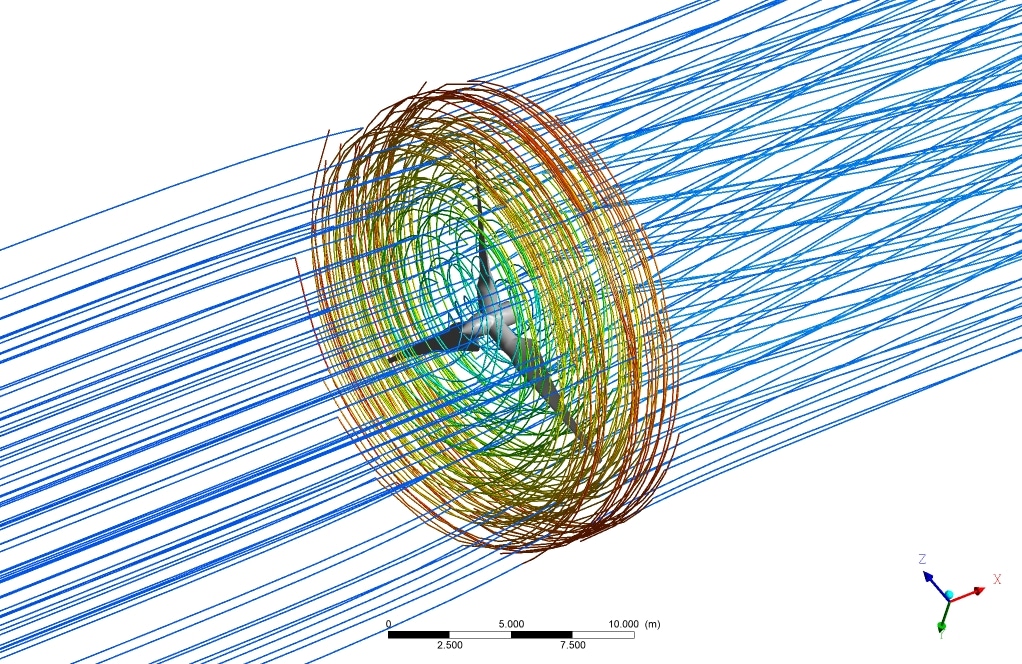

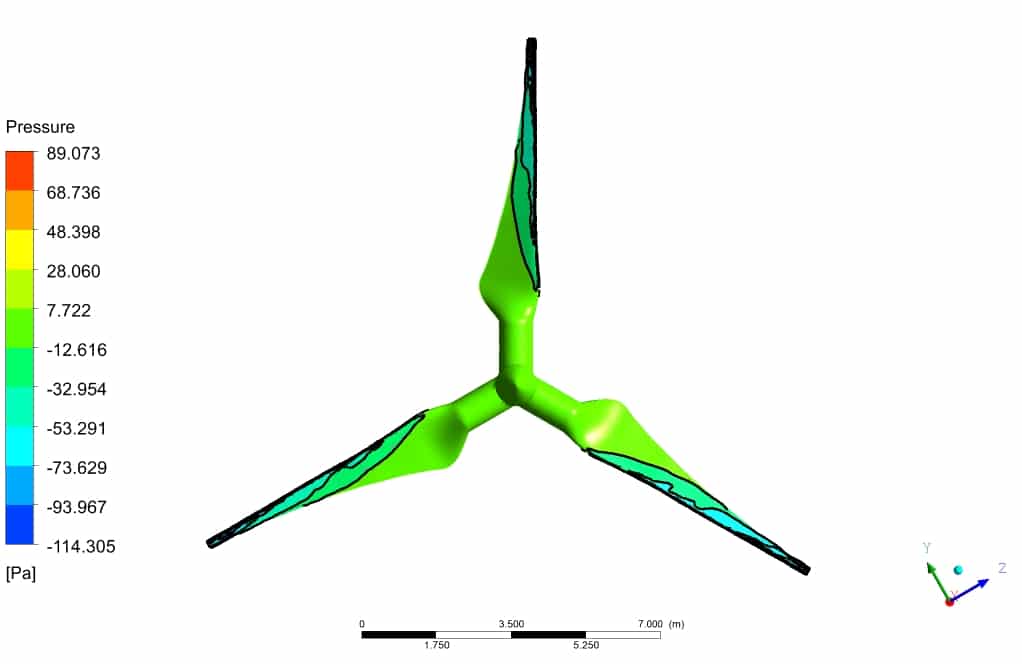

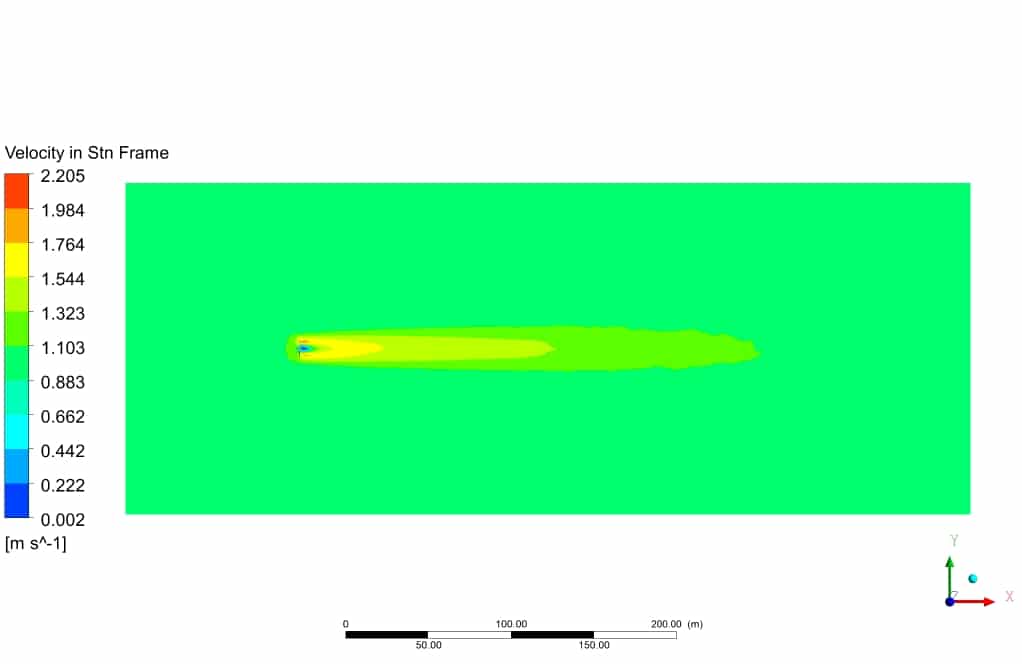

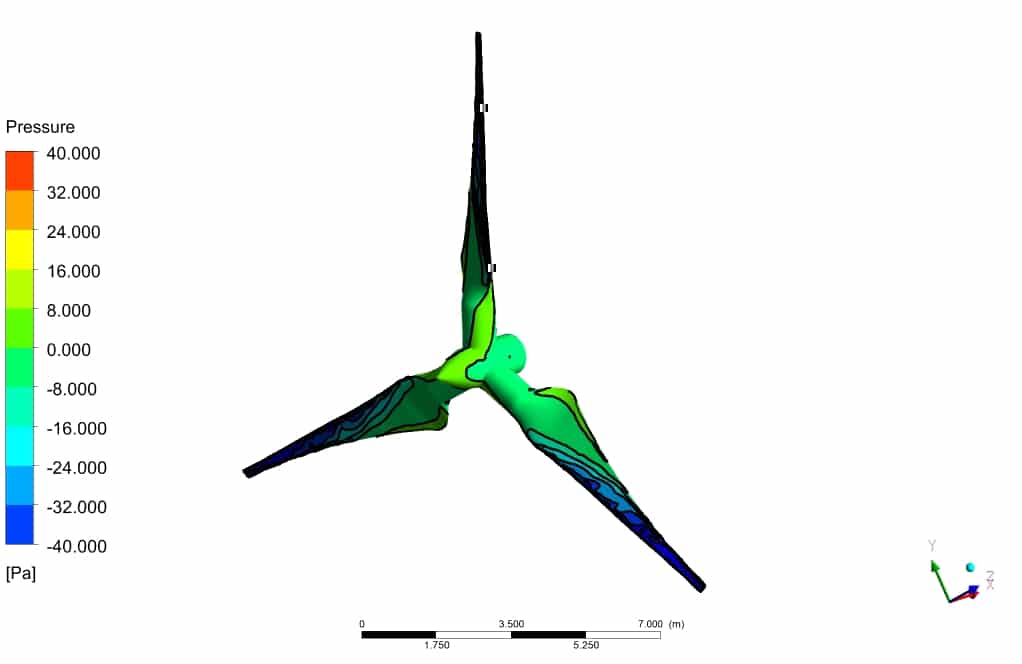

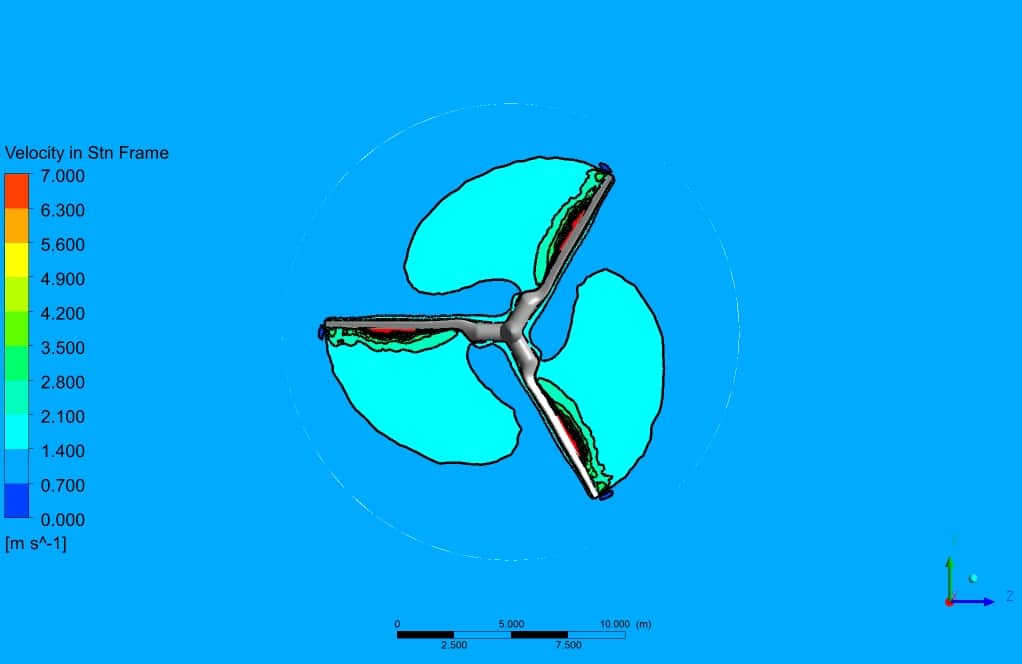

پس از شبیه سازی، کانتور های فشار، سرعت و فشار سطح به دست آمدند. همچنین خطوط جریان سیال در اطراف توربین به دست آمدند. خطوط جریان، کیفیت جریان حل شده در بخش بیداری را که چالش اصلی شبیه‌سازی آیرودینامیکی است، نشان می‌دهد. خطوط نشان می دهد که لبه جلویی دیواره توربین با کمترین فشار مطابقت دارد، که کاملاً منطقی است زیرا سرعت بالاترین مقدار را در نوک پره توربین دارد. همچنین میدان سرعت مجاور دیواره توربین بیشترین گرادیان را دارد. در نهایت نیروی پسا را برابر با 243.63 (N) محاسبه کردیم که برای یک توربین 3 متری با مشخصات ذکر شده دقیق است.
