تاثیر جت بر روی آب ساکن، شبیه سازی با انسیس فلوئنت

توضیحات

شرح پروژه تاثیر جت بر روی آب ساکن

در این پروژه به شبیه سازی تاثیر جت بر روی آب ساکن، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

هندسه سه بعدی مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler انجام شده است. هندسه شامل دو بخش است، بخش پایینی آب ساکن است و بخش بالایی شامل خروجی و ورودی سرعت است. طرف تانک نیز در حال بررسی است.

مش بندی این مدل حاضر توسط نرم افزار ANSYS Meshing ایجاد شده است. شبکه مش بدون ساختار است و تعداد کل سلول ها 795842 است.

روش های استفاده شده

این سیستم از دو سیال مختلف شامل آب به عنوان سیال اولیه و یک سیال ثانویه هوا تشکیل شده است. از مدل چند فازی اویلرین استفاده شده است. جت هوا با سرعت 24 متر بر ثانیه با گرانش 9/81- متر بر ثانیه در محور y وارد دامنه محاسباتی می شود.

این شبیه سازی به صورت گذرا (ناپایا، وابسته به زمان، Transient) انجام شده است.

نتایج شبیه سازی تاثیر جت بر روی آب ساکن

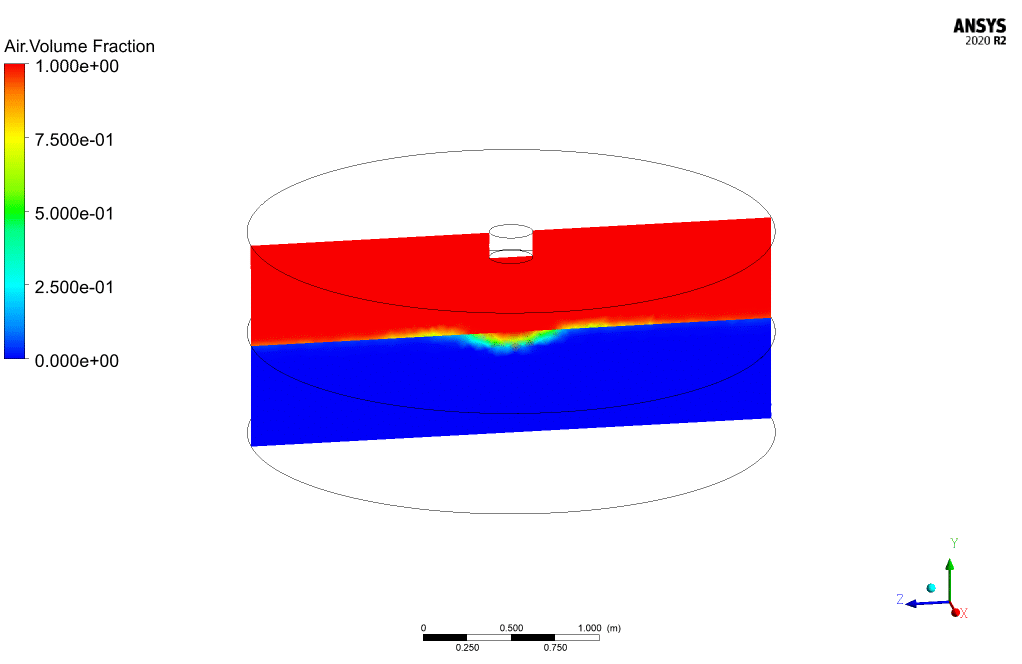

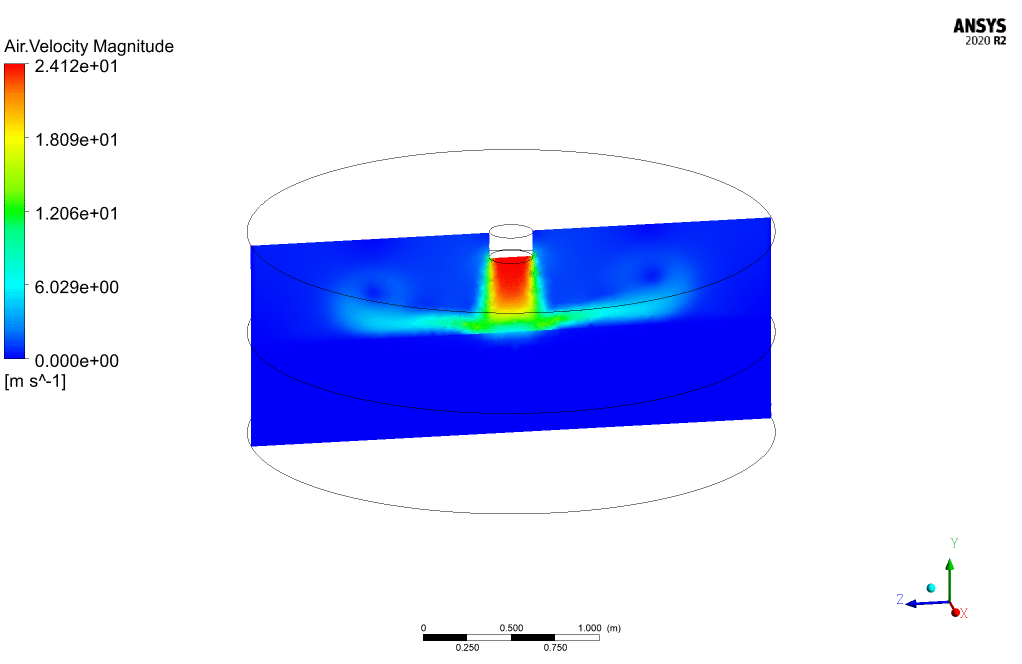

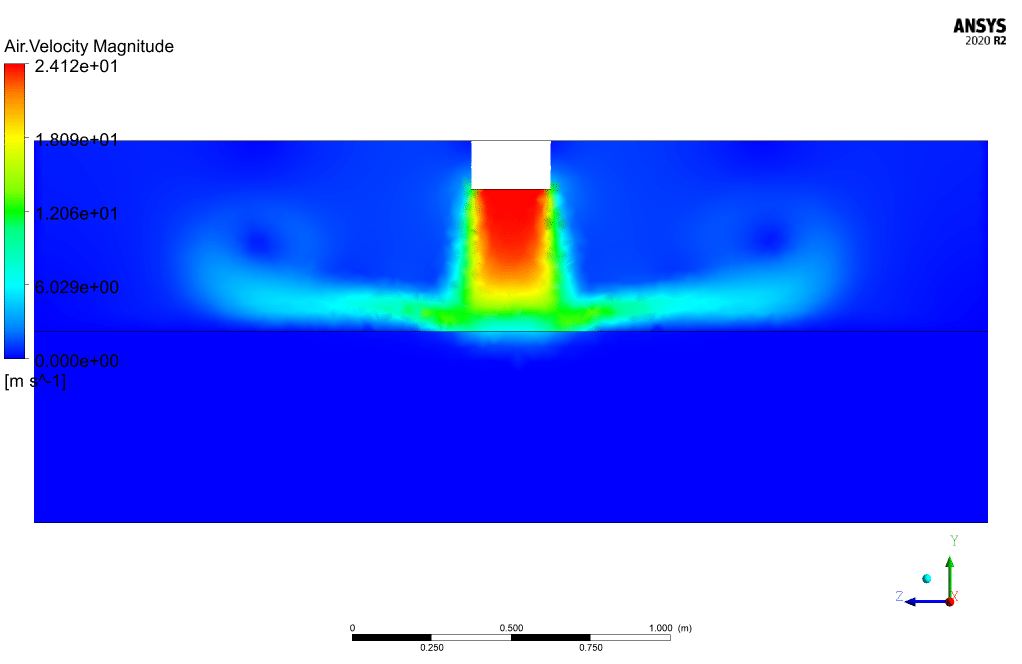

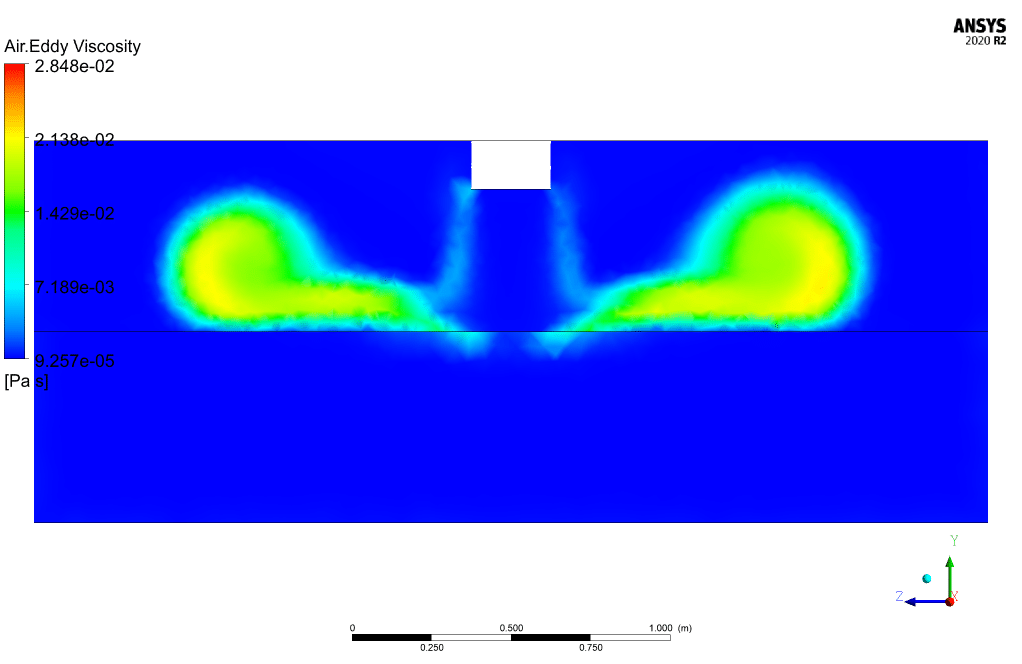

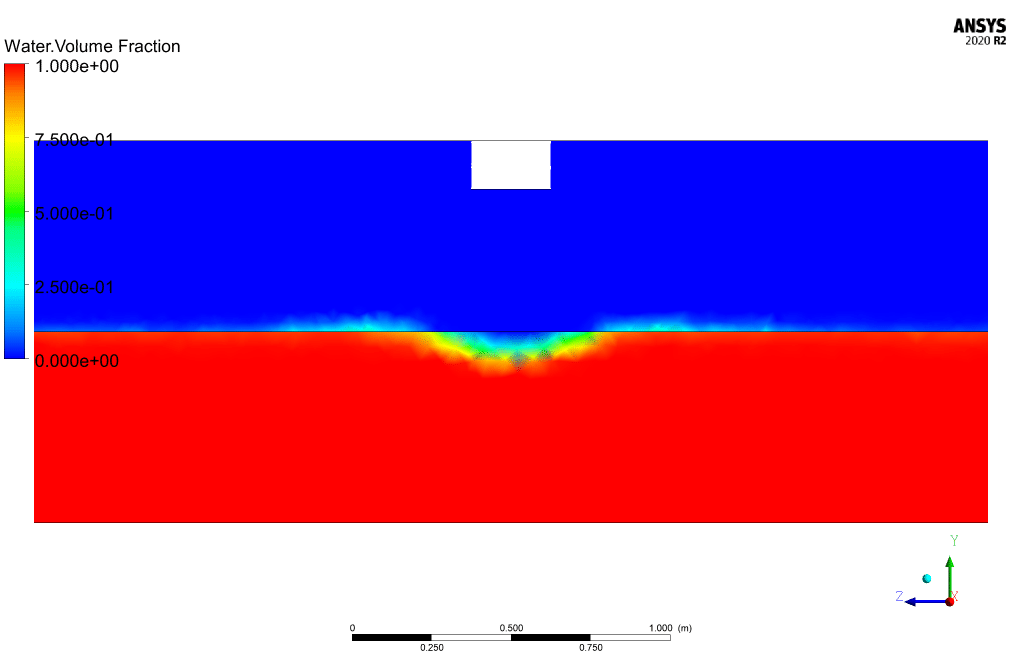

در پایان فرآیند حل، سرعت دو بعدی و سه بعدی، کسر حجمی هوا و آب و انیمیشن آبنمای پرکننده به دست می‌آید. جت هوا از ورودی شکل نازل وارد حوزه می شود و جریان جت ایجاد می کند و آب ساکن را تحت تأثیر قرار می دهد. نتیجه نشان می‌دهد که آب در داخل می‌لغزد و گردابی روی سطح ایجاد می‌کند – جریان جت پس از از دست دادن انرژی جنبشی خروجی از خروجی فشار.
