تهویه مطبوع با مواد تغییر فاز دهنده (PCM)، شبیه سازی با انسیس فلوئنت

۹۰۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی تهویه مطبوع با مواد تغییر فاز دهنده (PCM) با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه دو بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است.
  • نوع مش ساختار یافته بوده و تعداد سلول های محاسباتی 45000 سلول می باشد.
  • شبیه سازی به صورت ناپایا (گذرا، Transient، وابسته به زمان) انجام شده است.
  • مدل انجماد و ذوب (Solidification and Melting) برای تعریف ماده تغییر فاز دهنده فعال شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه تهویه مطبوع با مواد تغییر فاز دهنده

در این پروژه، به شبیه سازی تهویه مطبوع با مواد تغییر فاز دهنده (PCM) با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.  به طور کلی مواد تغییر فاز دهنده موادی با ترکیبات آلی هستند که می توانند مقادیر زیادی انرژی گرمایی نهان را جذب و ذخیره کنند. ذخیره انرژی حرارتی در این مواد طی فرآیند تغییر فاز (فاز جامد به مایع یا بالعکس) به دست می آید. به طوری که هنگام تغییر فاز از جامد به مایع، گرما را از محیط اتاق جذب می کند (در ساعات گرم باعث خنک شدن می شود) و در هنگام تبدیل فاز از مایع به جامد، گرما را به محیط باز می گرداند (باعث گرم شدن در ساعاتی می شود).

مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی طراحی شده است. این مدل شامل یک دامنه مستطیلی با ابعاد 0.09 متر * 0.5 متر است. چهار ناحیه خاص برای تعریف مواد تغییر فاز در این ناحیه محاسباتی متمایز شده اند.
مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است و نوع مش ساختاریافته می باشد. تعداد سلول های محاسباتی 45000 سلول می باشد.

روش های استفاده شده

در این شبیه سازی از مدل انجماد و ذوب (Solidification and Melting) برای تعریف مواد تغییر فاز دهنده استفاده شده است. ماده تغییر فاز دهنده مورد مطالعه در این شبیه سازی rubitum-rt20 است که دارای چگالی برابر با 1480 کیلوگرم بر متر مکعب، ظرفیت گرمایی ویژه برابر با 2500 j.kgK، هدایت حرارتی برابر با 0.6 W/mK و ویسکوزیته برابر با 0.164428 کیلوگرم بر متر مکعب است.
برای تعیین ماده تغییر فاز باید توجه داشت که حداکثر دمایی که در آن دمای فاز جامد است (دمای جامد) 15.295 کلوین و حداقل دمایی که فاز مایع در آن غالب است (دمای مایع) 15/297 کلوین است. گرمای ذوب حلال خالص به صورت 150000 j.kg-1 تعریف می شود.
مدل حاضر دارای قسمتی برای جریان ورودی در قسمت بالایی و قسمتی برای جریان خروجی در قسمت پایینی خود می باشد. جریان هوا با دبی 0.018 کیلوگرم بر ثانیه و دمای 15.302 کلوین به صورت افقی وارد مدل شده و با فشاری برابر با فشار اتمسفر از آن خارج می شود.
شبیه سازی در قالب گذرا با گام زمانی  0.5 ثانیه انجام می شود. علاوه بر این، مدل RNG k-epsilon و معادله انرژی به ترتیب برای حل معادلات سیال آشفته و محاسبه تغییر دما در دامنه فعال هستند.

نتایج شبیه سازی تهویه مطبوع با مواد تغییر فاز دهنده

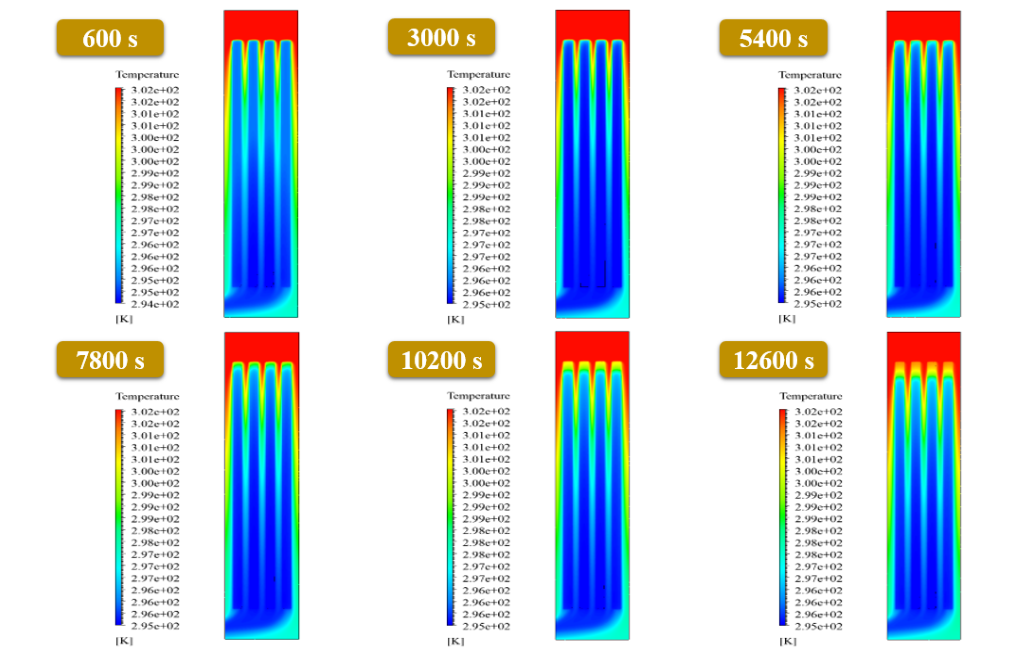

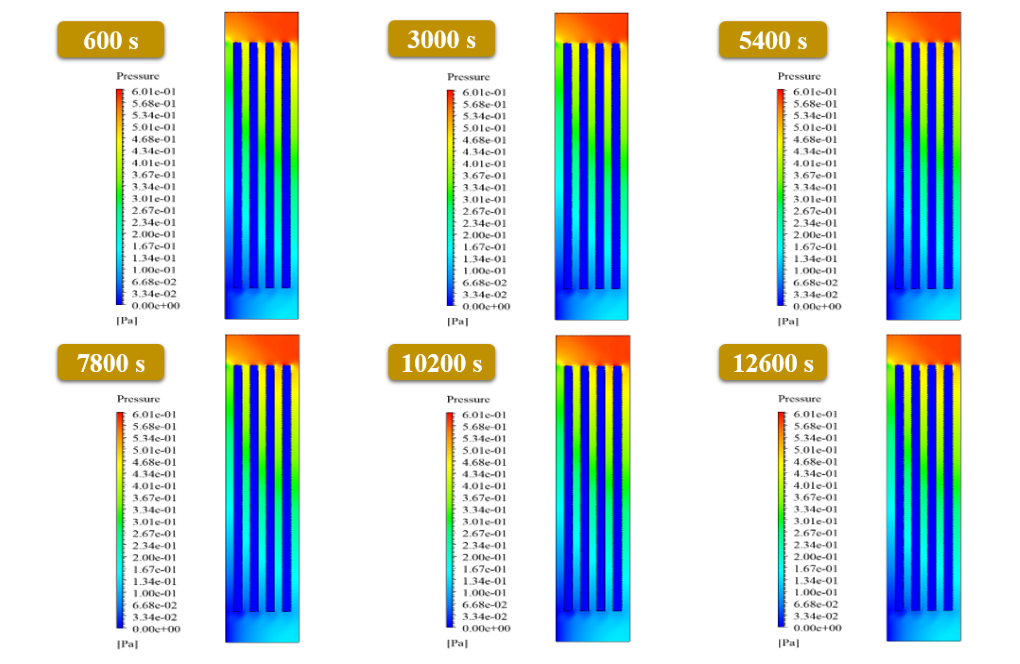

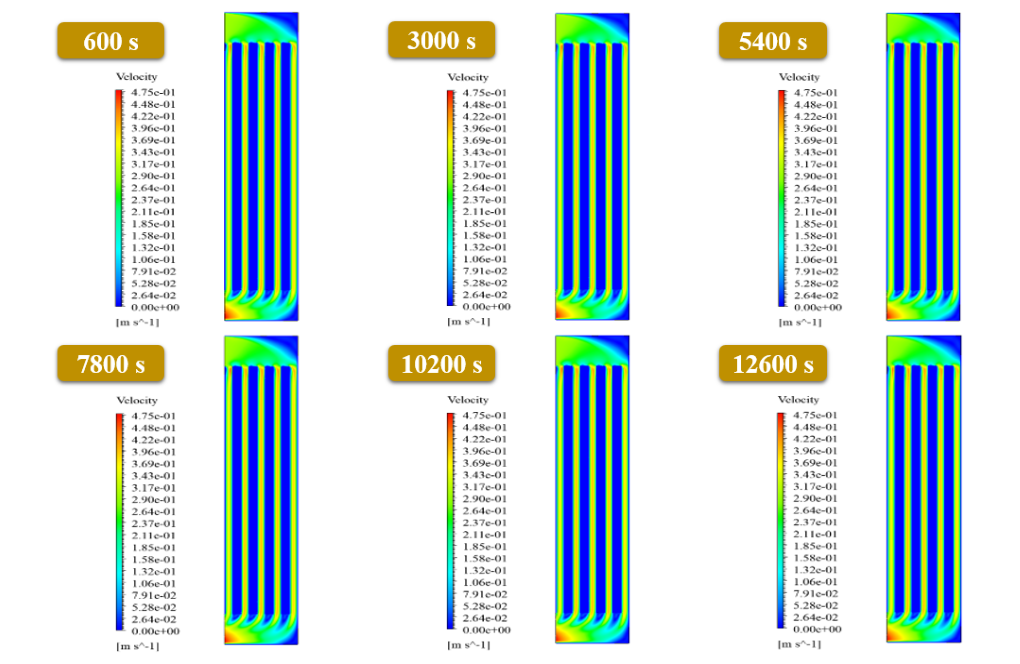

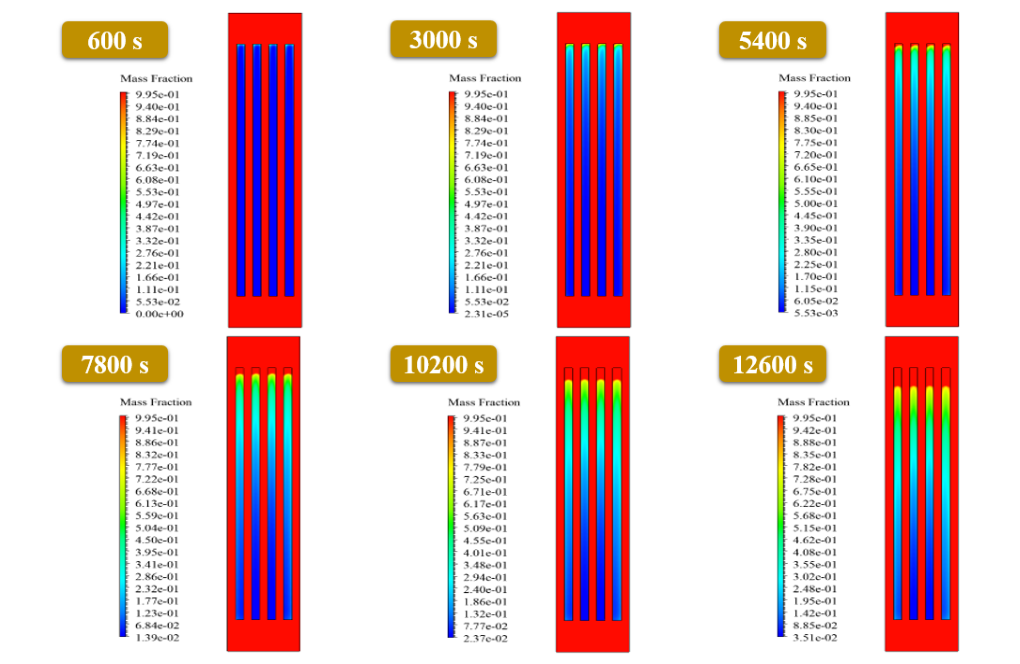

در پایان فرآیند حل، کانتورهای دوبعدی مربوط به فشار، سرعت، دما و کسر جرمی مایع به دست آمدند.با توجه به دما و کسر جرمی مایع می توان گفت که کسر حجمی مایع در طول زمان افزایش یافته است. تصاویر همچنین نشان می دهند که فشار و سرعت در طول زمان تثبیت می شوند و به طور همزمان مقادیر تقریباً یکسانی دارند.
