صفحه سوراخ دار (محیط متخلخل) داخل کانال سه بعدی، شبیه سازی با انسیس فلوئنت

۵۴۰,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی صفحه سوراخ دار (محیط متخلخل) در یک کانال سه بعدی پرداخته شده است.
  • هندسه توسط نرم افزار ANSYS Design Modeler ترسیم شده و شبکه محاسباتی آن با نرم افزار ANSYS Meshing ایجاد شده است.
  • شبکه محاسباتی ایجاد شده سازمان یافته بوده و تعداد سلول های محاسباتی  14544 می باشد.
  • تخلخل (porosity) در این پروژه در نظر گرفته شده است.
  • افت فشار در کانال در این پروژه بررسی شده است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه صفحه سوراخ دار (محیط متخلخل) داخل کانال سه بعدی

در این پروژه، به شبیه سازی صفحه سوراخ دار (محیط متخلخل) داخل یک کانال سه بعدی، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent)، پرداخته ایم.  آب از ورودی با سرعت 5 متر بر ثانیه وارد دامنه می شود و با ناحیه متخلخل برخورد می کند. این تعامل منجر به افت فشار ناگهانی می شود.

هندسه سه بعدی این پروژه در نرم افزار ANSYS Design Modeler مدلسازی شده است.  کانالی با طول 1 متر در جهت z و صفحه سوراخ دار در فاصله 40 سانتی متری ورودی قرار دارد. علاوه بر این،  مش ساختاریافته با استفاده از نرم افزار ANSYS Meshing ایجاد شده است که شامل 14544 سلول محاسباتی می باشد.

روش های استفاده شده

با توجهه به تراکم ناپذیر بودن جریان، از حلگر مبتنی بر فشار (Pressure-based solver) استفاده شده است. حل کننده مبتنی بر فشار به دلیل تراکم ناپذیری آب استفاده می شود. شتاب گرانشی در جهت منفی محور Y اعمال شده و همچنین در داخل کانال از مدل متخلخل استفاده کرده ایم.

نتایج

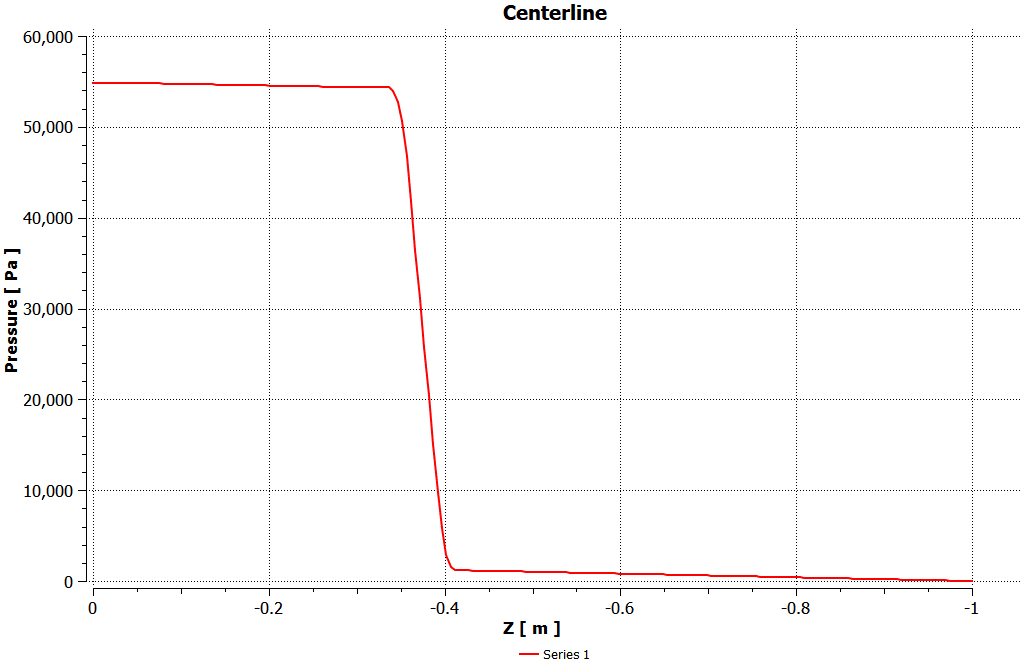

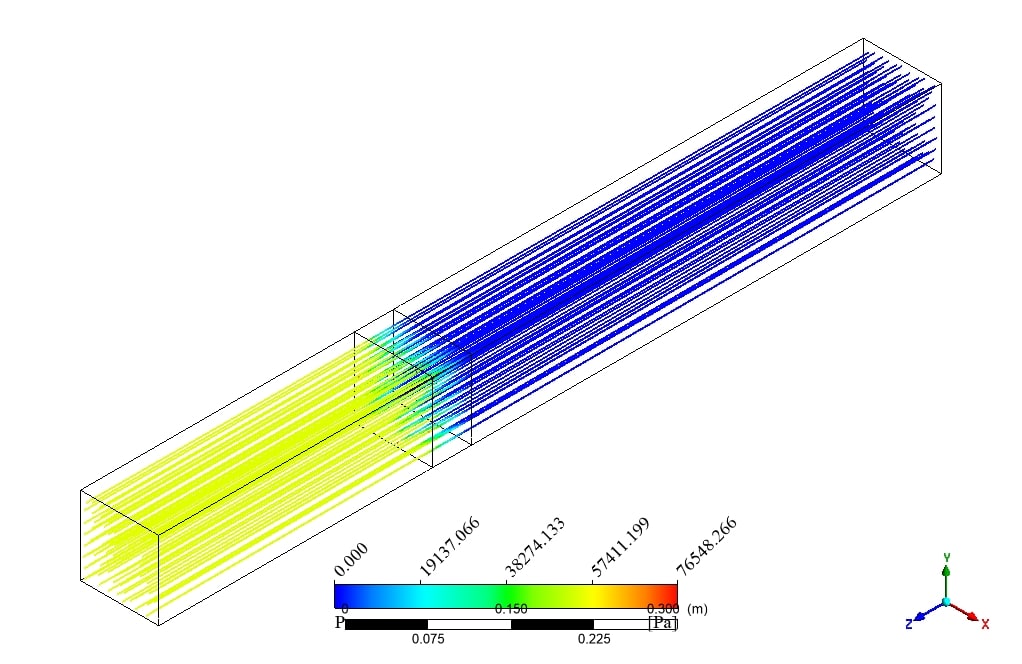

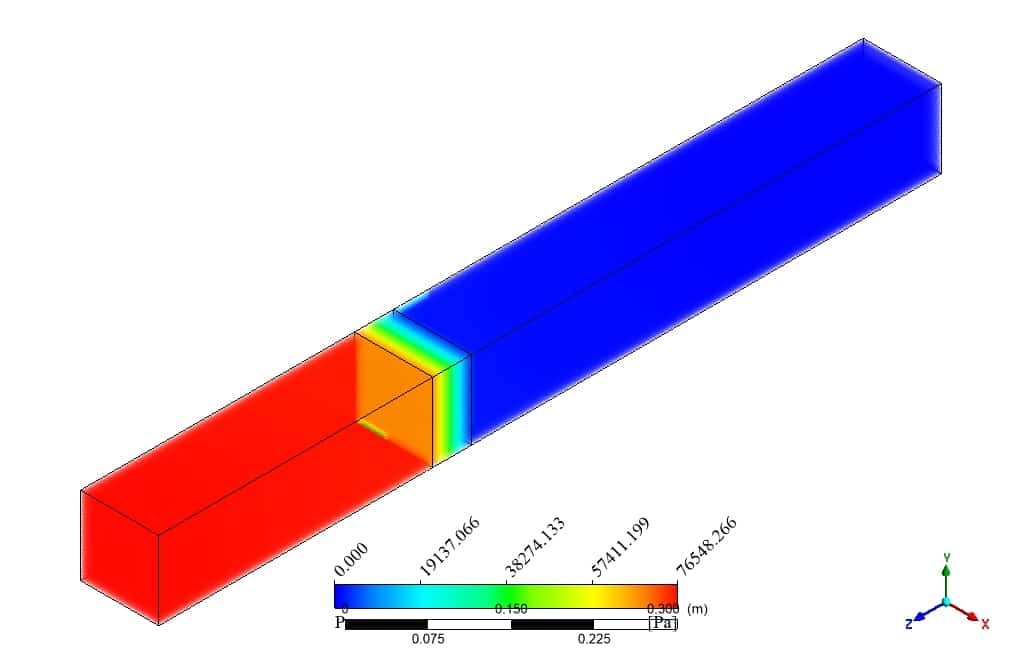

همانطور که گفته شد، جریان آب با سرعت 5 متر بر ثانیه وارد کانال می شود. پس از مدتی برخورد با صفحه سوراخ دار با تخلخل 0.25 (porosity=0.25)، افت شدید فشار اتفاق می افتد همانطور که در نمودار زیر مشاهده می شود، مقدار افت فشار به طور ناگهانی از 55000 به تقریبا صفر کاهش می یابد. همچنین این افت فشار در کانتورهای دو بعدی و سه بعدی درج شده به وضوح قابل مشاهده است.

صفحه سوراخ دار (محیط متخلخل)

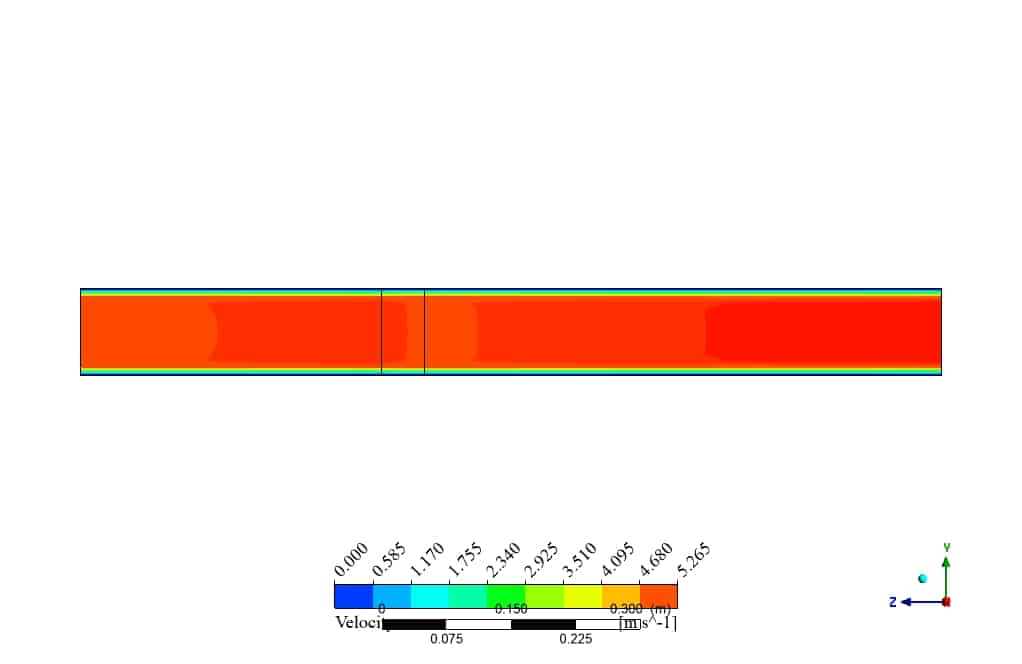

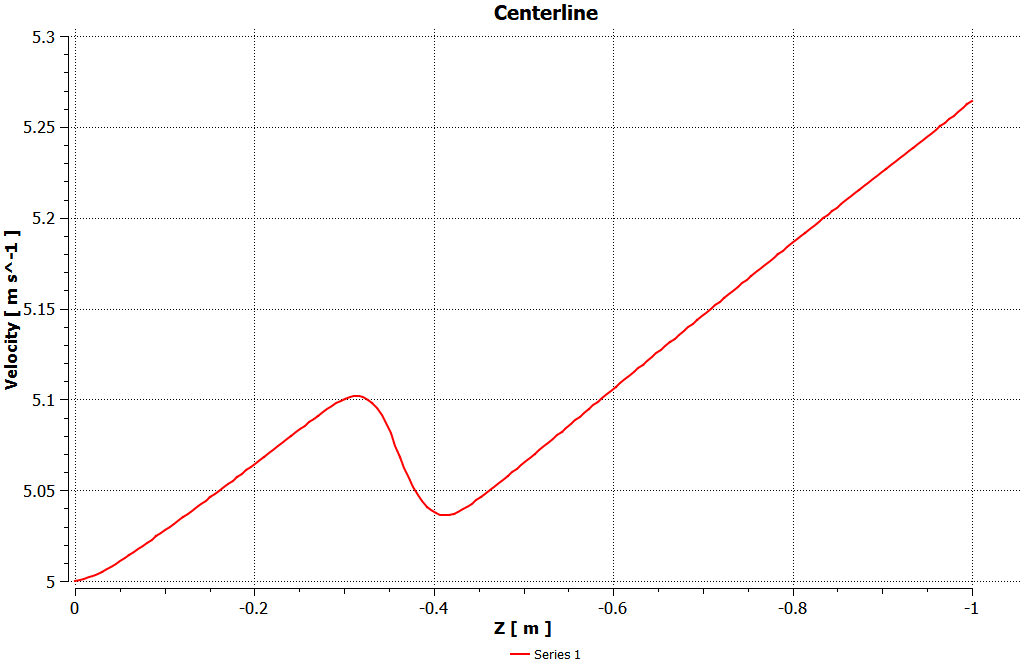

با توجه به بزرگی سرعت آب در داخل کانال، سرعت از ورودی شروع به افزایش می کند تا به منطقه متخلخل برسد. در اثر فعل و انفعالات داخل تخلخل، سرعت کاهش می یابد و پس از آن با همان شیبی که در ابتدا داشت شروع به افزایش می کند.

صفحه سوراخ دار (محیط متخلخل)
