- در این پروژه، به شبیه سازی یک صدا خفه کن صفحه ای، توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم و نتایج را به طور کامل درج کرده ایم.
- هندسه دو بعدی این پروژه با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه را با استفاده از نرم افزار ANSYS Meshing انجام دادیم. نوع مش ساختار یافته است و تعداد سلول های محاسباتی آن 17000 می باشد.
- معادله انرژی در این شبیه سازی فعال بوده و از مدل آکوستیکی Ffowcs-Williams & Hawkings استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
دسته: مکانیک, آکادمیک, آکوستیک
برچسب: Acoustic, Acoustic source, ANSYS Fluent, automotive, CFD Simulation, Ffowcs-Williams, Ffowcs-Williams & Hawkings, frequency, Hawkings, metallurgy, mining, mode shape, Muffler, plate silencer, power, pressure wave, propagation, reciprocating, reference acoustic pressure, silencer, sound, Sound Absorption, Sound Pressure Levels, subway tunnels, Training, Transmission Loss, vibration
توضیحات
شرح پروژه صدا خفه کن صفحه ای
و در این پروژه در واقع امواج فشاری صوتی جذب شده توسط یک خاموش کننده صفحه ای شبیه سازی شده اند. برای شبیه سازی و آنالیز امواج صوتی از یکی از مدل های آکوستیکی موجود در نرم افزار استفاده شده است.
به طور کلی امواج مکانیکی درون یک سیال در اثر ارتعاشات و حرکات رفت و برگشتی لایه های سیال ایجاد می شوند. به عنوان مثال، هنگامی که یک لایه هوا در جهت خاصی به جلو حرکت می کند، لایه بعدی سیال خود را به جلو می راند و خود لایه به موقعیت اولیه خود باز می گردد. این حرکات رفت و برگشتی لایه های هوا باید تا زمانی که انرژی درون جریان هوا تمام شود ادامه یابد. حال اگر این تعداد حرکات رفت و برگشتی به بیش از 16 بار در ثانیه برسد، صدا تولید می شود. در واقع وقتی با دست به سطح یک جسم جامد برخورد می کنیم، لایه های هوا بین دست و سطح شروع به حرکت به جلو و عقب می کنند، اگر تعداد این رفت و برگشت ها بیش از 16 بار در ثانیه باشد، صدا با برخورد دست ما به یک سطح جامد تولید می شود. اما یکی از مشکلاتی که در صنایع مختلف وجود دارد، تولید صداهای بسیار بلند و غیرعادی در اثر انتشار امواج صوتی است. بنابراین در چنین مواردی استفاده از صدا خفه کن ضروری به نظر می رسد.
اساس مکانیسم کار این صدا خفه کن ها این است که با دریافت امواج صوتی محیط، صدا خفه کن شروع به لرزش می کند. در نهایت شکل حالت موج صوتی و اجزای صدا خفه کن (خفه کن صفحه) با هم برابر می شود و این باعث می شود که امواج صوتی محیط توسط صدا خفه کن جذب شود. برای انجام چنین مراحلی، صدا خفه کن صفحه ای چند صفحه در داخل خود دارد. صفحات با تطبیق شکل حالت خود به دلیل ارتعاش ناشی از امواج صوتی، صدا را جذب می کنند. این صدا خفه کن ها در صنایع مختلفی مانند متالورژی، نیروگاه، معدن، تونل های مترو، خودروسازی و معماری داخلی کاربرد دارند. جنس و نوع طراحی صدا خفه کن ها به گونه ای است که می توانند صداهای تولید شده با فرکانس های مختلف را جذب کنند و در محدوده شنوایی انسان از 63 تا 800 هرتز شرایط آسایش محیطی را از نظر صدا فراهم کنند. شبیه سازی و تحلیل این صدا خفه کن ها از اهمیت بالایی برخوردار است. زیرا در صورت طراحی نادرست صدا خفه کن نه تنها قادر به جذب صدا نیست، بلکه مشکلات صدا را افزایش می دهد.
در پروژه حاضر، یک صدا خفه کن صفحه ای با ساختاری متقارن که دارای صفحه سینوسی یا مواج در وسط بدنه آن است، مدل سازی شده است.
مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler به صورت دو بعدی طراحی شده است. مدل دارای ساختاری متقارن است که دیواره میانی آن ساختاری سینوسی و موجی دارد. در مجاورت مرز ورودی جریان هوا، بخشی به عنوان منبع انتشار موج صوتی تعریف می شود. صفحه مواج به گونه ای کشیده شده است که دامنه موج 0.015 متر دارد.
مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است و نوع مش ساختار یافته است. تعداد سلول های محاسباتی 17000 می باشد.
روش های استفاده شده
با توجه به تراکم ناپذیری جریان، از حلگر فشار مبنا (Pressure-based solver) استفاده کرده ایم. با توجه به این که قصد داشتیم رفتار امواج صوتی را در گذر زمان مشاهده کنیم، مساله به صورت گذرا (ناپایا، Transient) حل شده است. از اثرات نیروی گرانش صرف نظر کرده ایم. معادله انرژی در این شبیه سازی فعال بوده و از مدل آکوستیکی Ffowcs-Williams & Hawkings استفاده کرده ایم.
نتایج شبیه سازی صدا خفه کن صفحه ای

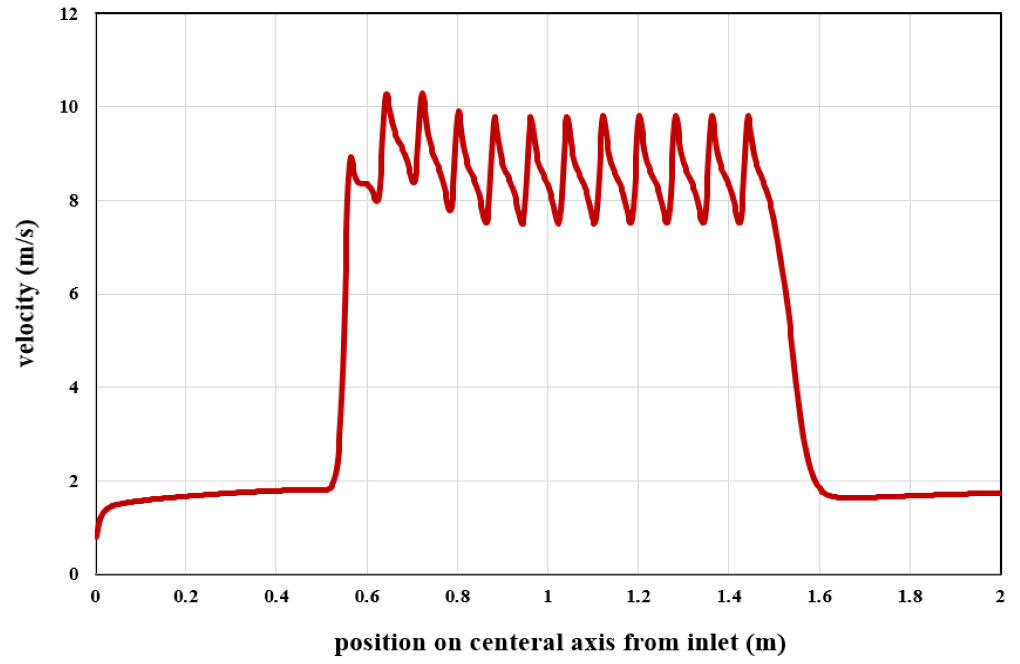

در پایان فرآیند حل، کانتور های دو بعدی مربوط به فشار، سرعت و دما و همچنین نمودارهای تغییرات سرعت در امتداد محور مرکزی سیستم را به دست آوردیم. همچنین سطوح فشار صدا (dB) گیرنده های ورودی و خروجی را بر حسب فرکانس های مختلف ارائه دادیم.
