توربین فرانسیس، شبیه سازی با انسیس فلوئنت

۱,۰۸۰,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی یک توربین فرانسیس با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم و تعداد سلول های محاسباتی 4653160 سلول می باشد.
  • از متد Frame Motion (MRF) برای تعریف حرکت چرخشی پره ها استفاده کرده ایم.





بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه توربین فرانسیس

در این پروژه به شبیه سازی یک توربین فرانسیس با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

توربین آبی، ماشینی است که انرژی جنبشی حاصل از جریان آب یا انرژی پتانسیل ناشی از اختلاف ارتفاع آب را به حرکت چرخشی تبدیل می کند. توربین های فرانسیس یکی از انواع توربین های آبی هستند که به دلیل قرار گرفتن پره های خود می توانند از انرژی جنبشی و پتانسیل برای تولید برق به طور همزمان استفاده کنند.
در این نوع توربین، آب به داخل محفظه حلزونی جریان می یابد، زیرا به دلیل ساختار دایره ای پره ها، جریان برخورد سیال با پره ها باید چرخشی باشد تا بازده عملیاتی سیستم بهبود یابد. سپس جریان آب با دبی مشخص به پره های رانر توربین منتقل می شود و در نتیجه با چرخش این پره ها توسط جریان آب، کار مورد نظر تولید می شود. در نهایت خروج آب از پره های رانر توربین به صورت محوری خواهد بود. در شبیه سازی حاضر، جریان آب با دبی 1.996 کیلوگرم بر ثانیه با سرعت چرخش 158 دور در دقیقه برای پره ها وارد محفظه داخلی توربین می شود.
هندسه با استفاده از نرم افزار ANSYS Design Modeler طراحی شده است. در طراحی مدل حاضر دو قسمت اصلی در نظر گرفته شده است که شامل دیوارهای ثابت دارای پره های ثابت با زوایای ثابت و دیوارهای متحرک دارای پره های چرخان می باشد.
مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شده است و نوع مش بدون ساختار است.تعداد سلول های محاسباتی 4653160 می باشد همچنین کیفیت مش در نواحی نزدیک به تیغه ها ریزتر در نظر گرفته شده است.

روش های استفاده شده

حرکت قاب مرجع (MRF) چرخش تیغه ها را در داخل محفظه مشخص می کند و جریان چرخشی حاصل را در اطراف تیغه ها ایجاد می کند. فرض بر این است که سطح جریان آب در اطراف پره ها دارای حرکت چرخشی نسبت به تیغه ها است، در حالی که تیغه های دوار دارای سرعت چرخشی صفر نسبت به این ناحیه چرخشی هستند.

نتایج شبیه سازی توربین فرانسیس

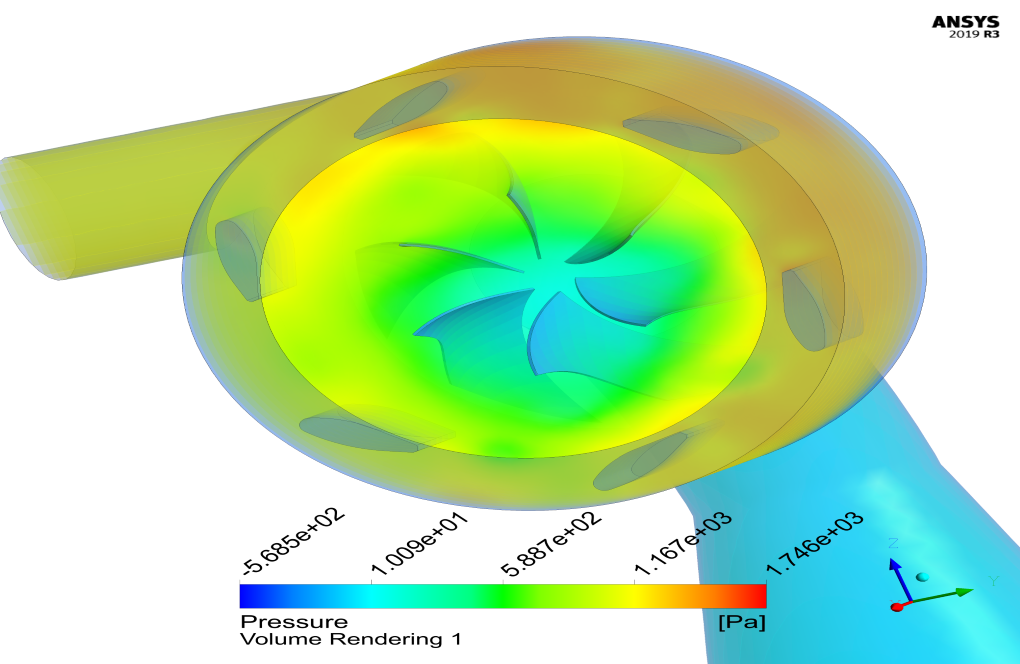

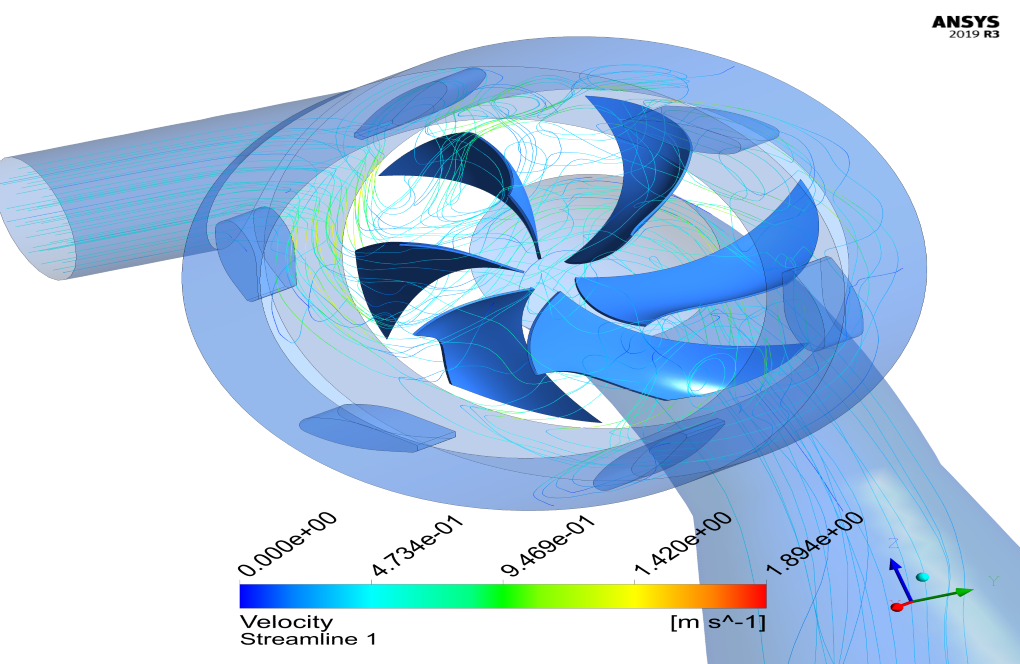

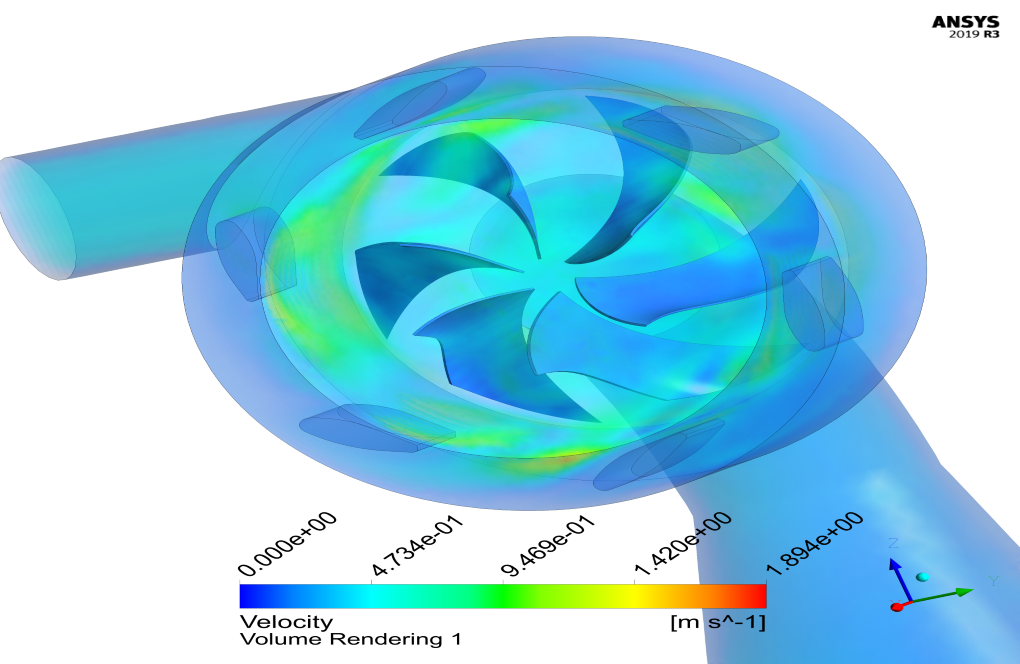

در پایان فرآیند حل، کانتورهای دو بعدی و سه بعدی مربوط به فشار، سرعت، خطوط مسیر و بردارهای سرعت به دست می‌آیند. همانطور که واضح است، حداکثر سرعت در نزدیکی پره های چرخان رخ می دهد. همچنین تمام نتایج ممکن مانند افت فشار برابر با 2.3 e+3 قابل استخراج است.
