پرش متخلخل در یک صفحه سوراخ دار، شبیه سازی با انسیس فلوئنت

۵۴۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی پرش متخلخل (Porous Jump) در یک صفحه سوراخ دار با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
  • مش بندی مدل حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است.
  • نوع مش در تمام حوزه  محاسباتی ساختار یافته است و تعداد سلول های محاسباتی 85760 سلول می باشد.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه پرش متخلخل در یک صفحه سوراخ دار

در این پروژه به شبیه سازی پرش متخلخل (Porous Jump) در یک صفحه سوراخ دار با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

صفحات سوراخ دار دارای الگوهای سوراخ، شکاف یا اشکال تزئینی هستند. آنها در کاربردهای صنعتی، مانند فیلترها، صدا خفه کن، توری رادیاتور، تهویه یا صفحات جداکننده، کاربرد وسیعی دارند. شرایط پرش متخلخل برای مدل‌سازی یک «غشاء» نازک با ویژگی‌های سرعت شناخته شده (افت فشار) استفاده می‌شود. نمونه‌هایی از کاربردهای شرایط پرش متخلخل شامل مدل‌سازی افت فشار از طریق صفحه‌نمایش و فیلترها و مدل‌سازی رادیاتورها در زمانی که نگران انتقال حرارت نیستید. لوورهای سوراخ دار معمولاً در داخل خانه استفاده می شوند تا امکان حرکت هوا از یک منطقه به منطقه دیگر را فراهم کنند. لوورهای سوراخ دار معمولاً در داخل خانه استفاده می شوند تا امکان حرکت هوا از یک منطقه به منطقه دیگر را فراهم کنند.
بزرگی سرعت در این پروژه 1.5 متر بر ثانیه می باشد.
هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است. مش بندی مدل حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است. نوع مش در تمام حوزه  محاسباتی ساختار یافته است و تعداد سلول های محاسباتی 85760 سلول می باشد.

روش های استفاده شده

این شبیه سازی به صورت پایا انجام شده است. نوع حلگر فشار مبنا می باشد.

نتایج شبیه سازی پرش متخلخل در یک صفحه سوراخ دار

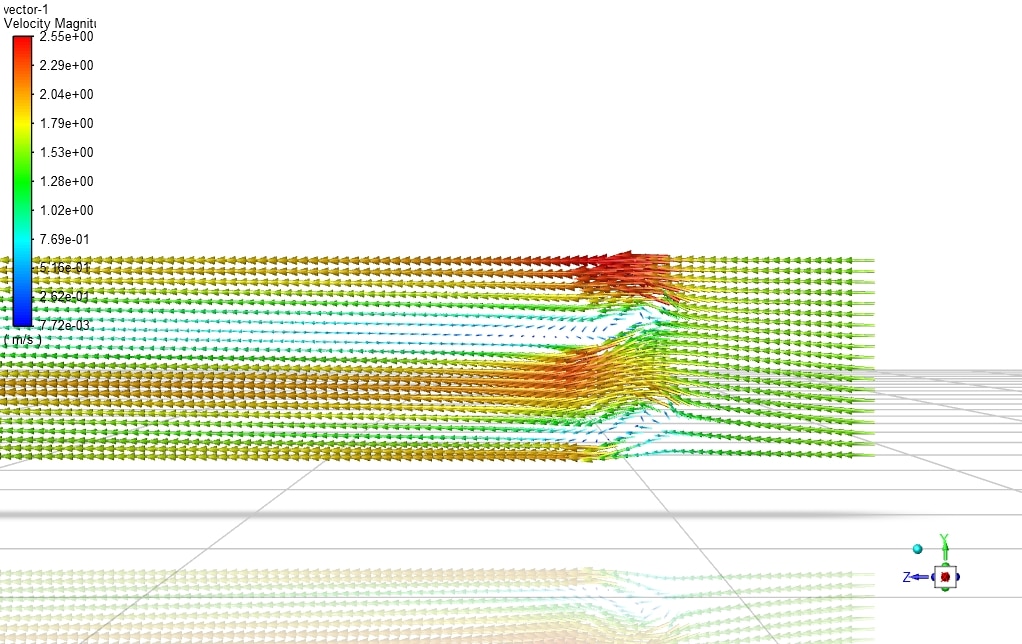

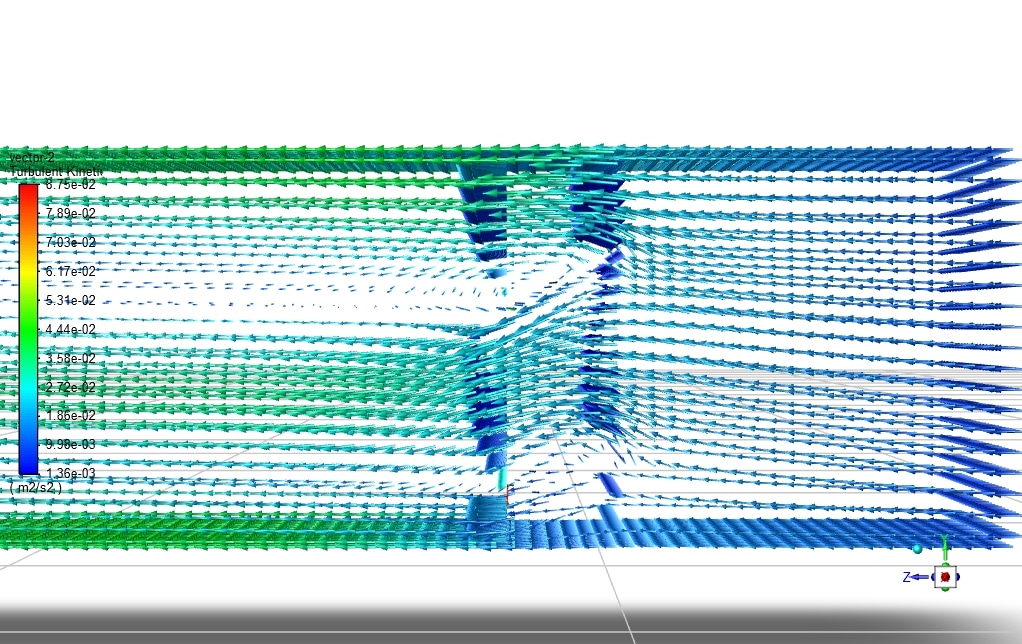

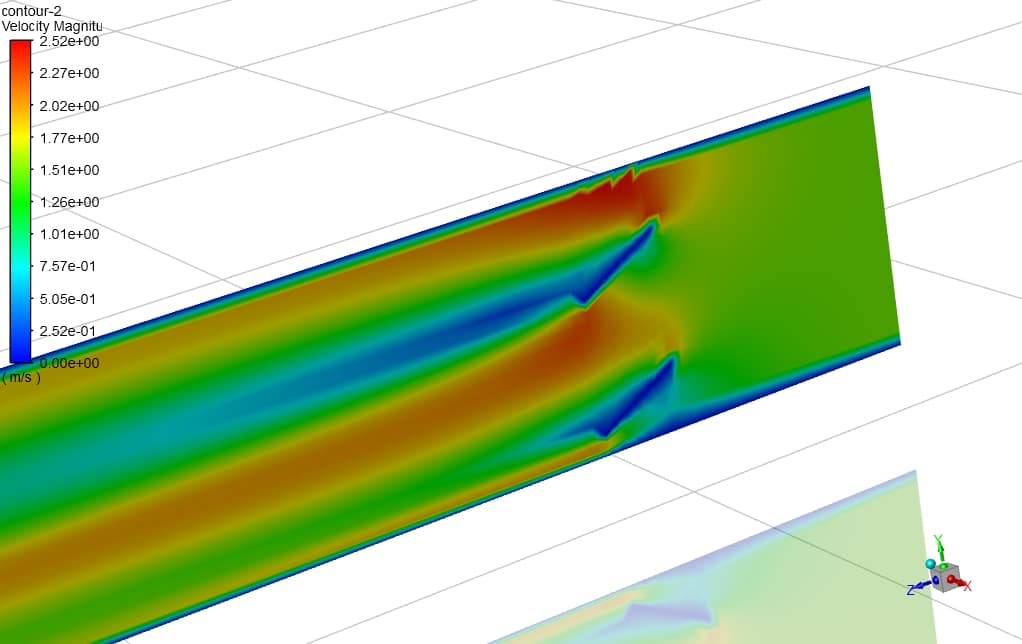

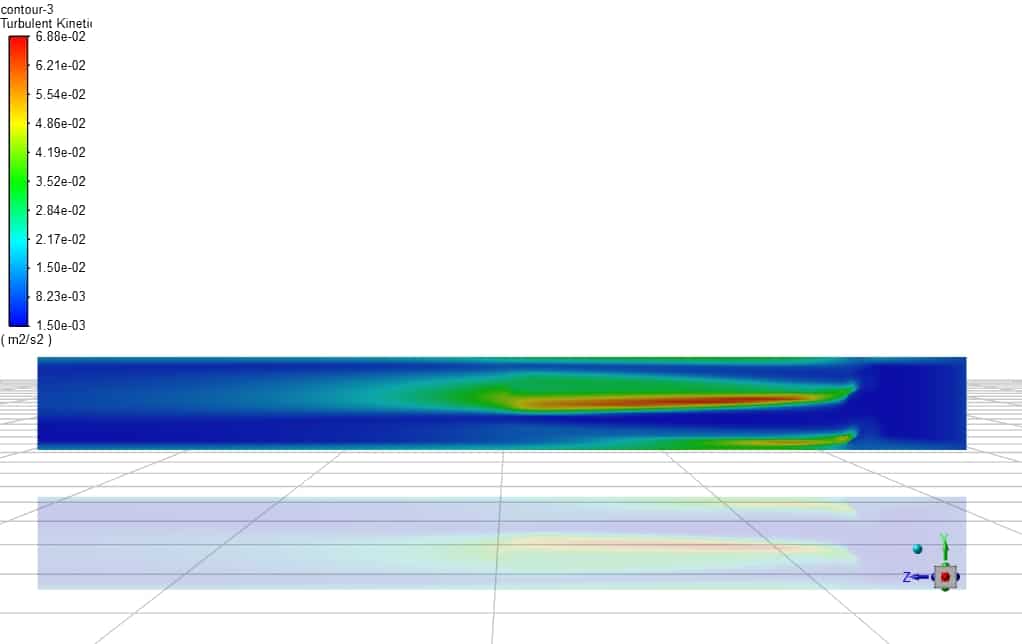

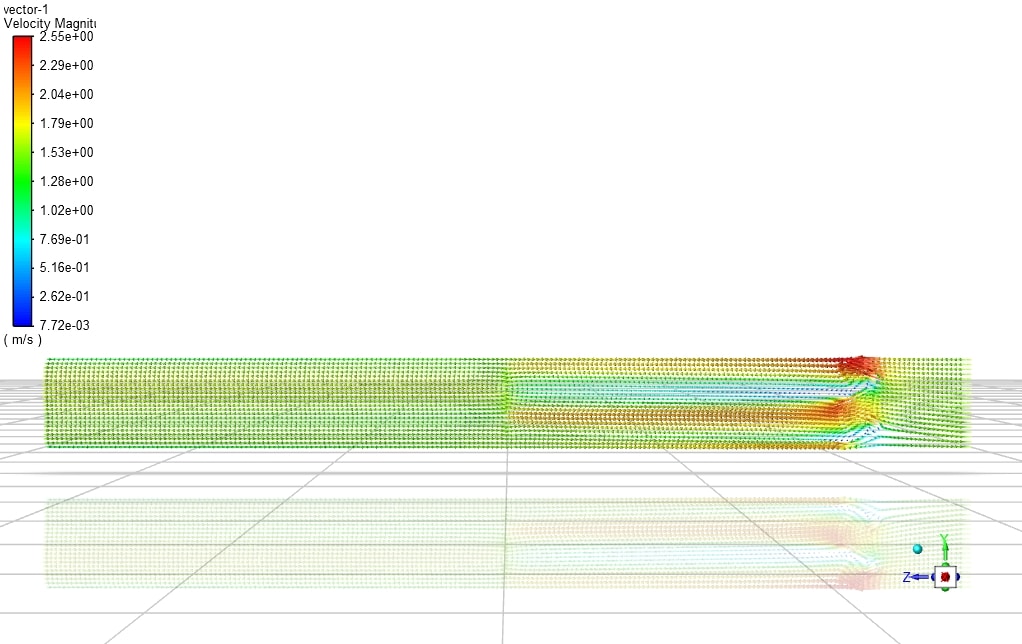

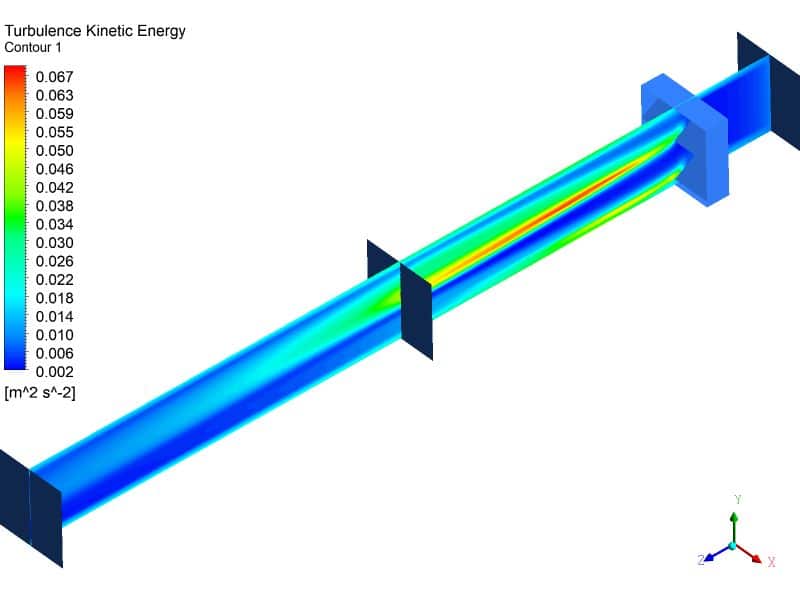

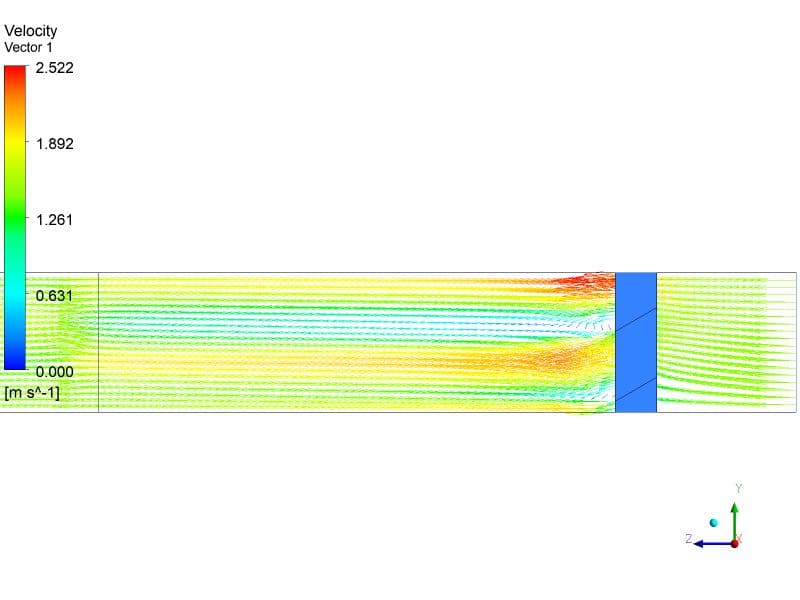

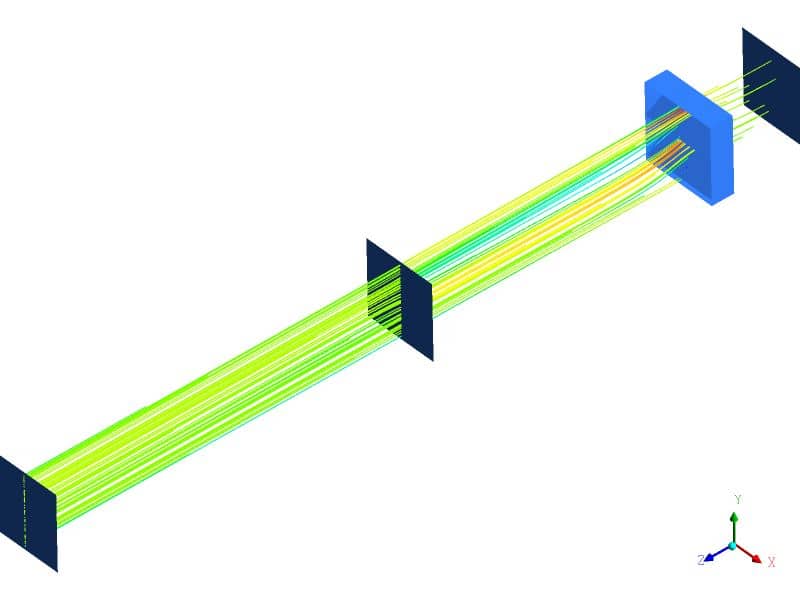

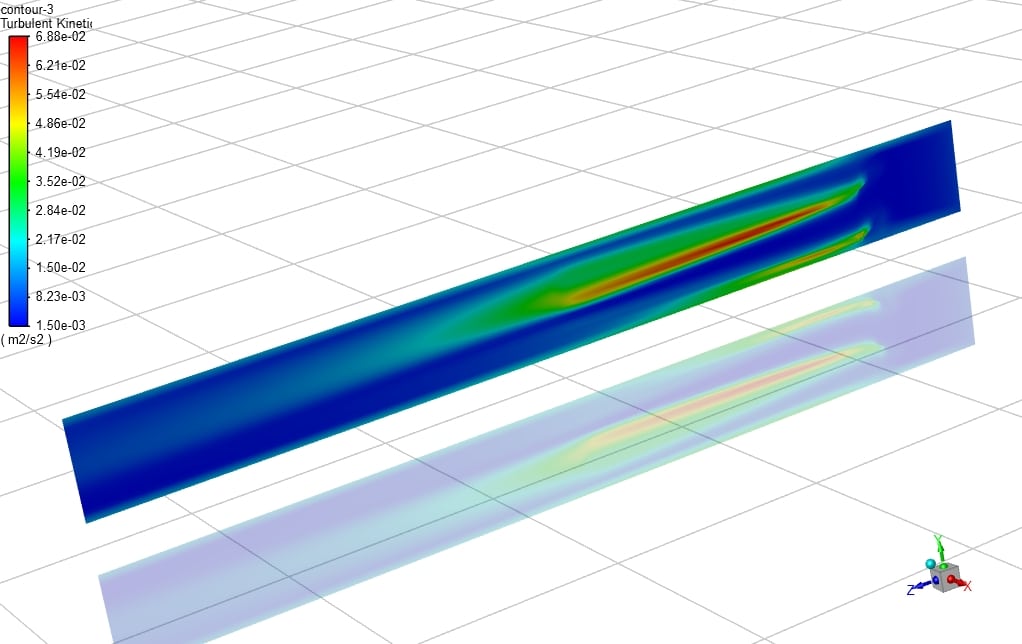

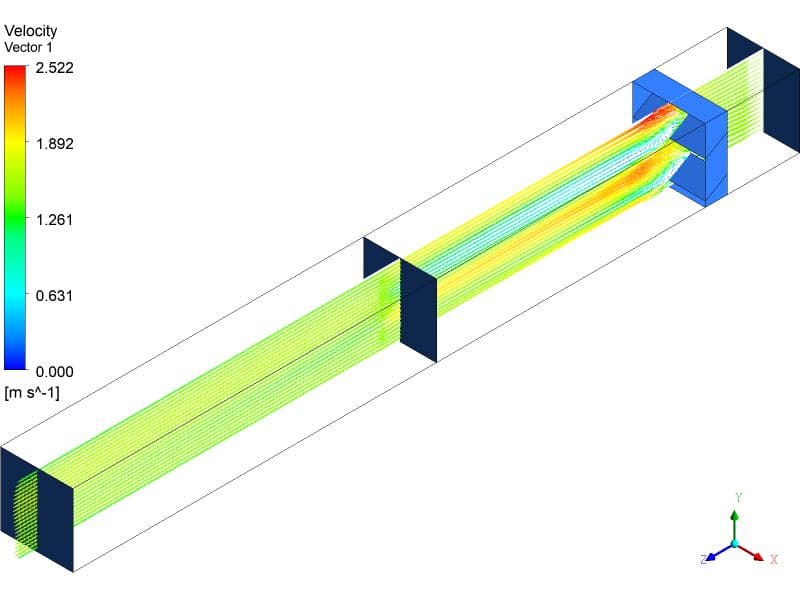

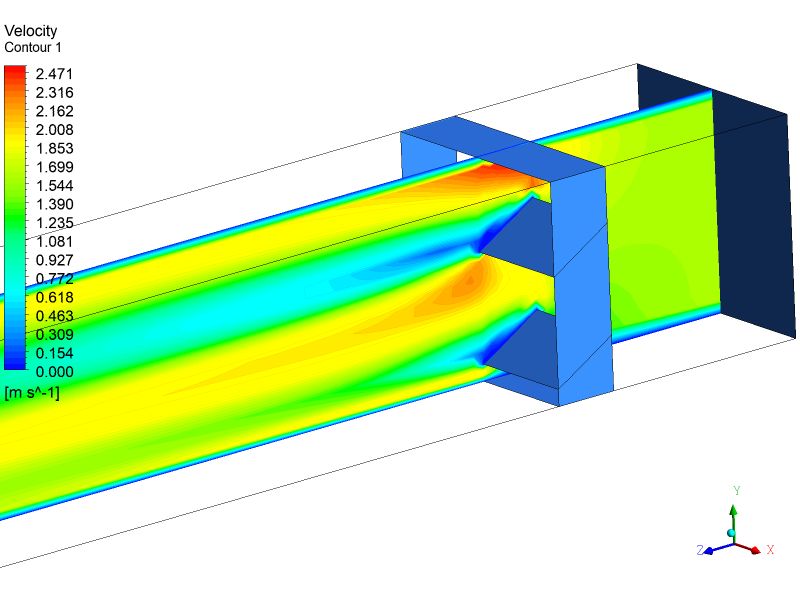

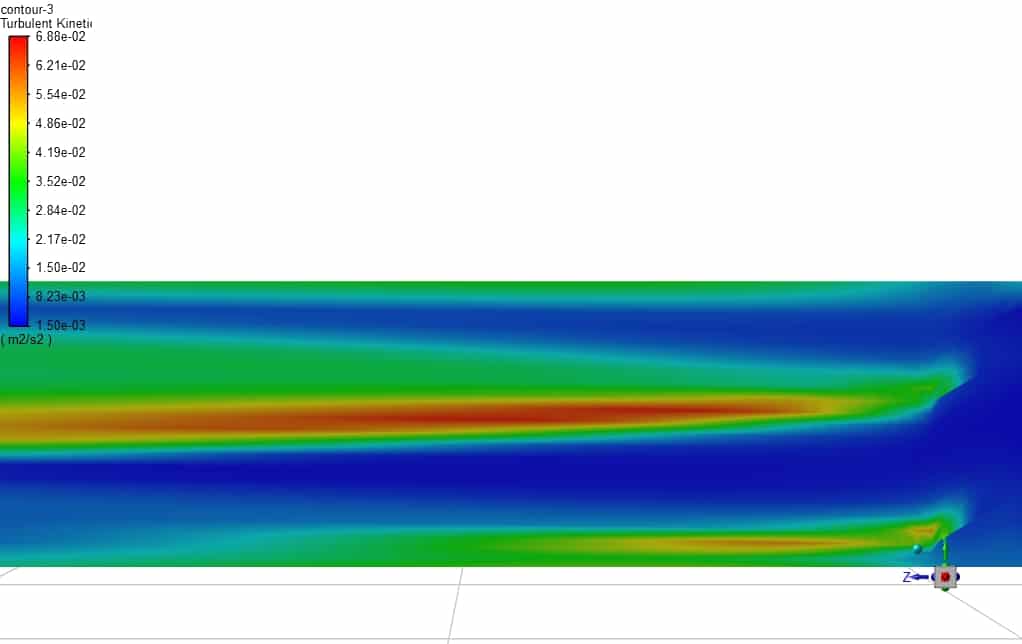

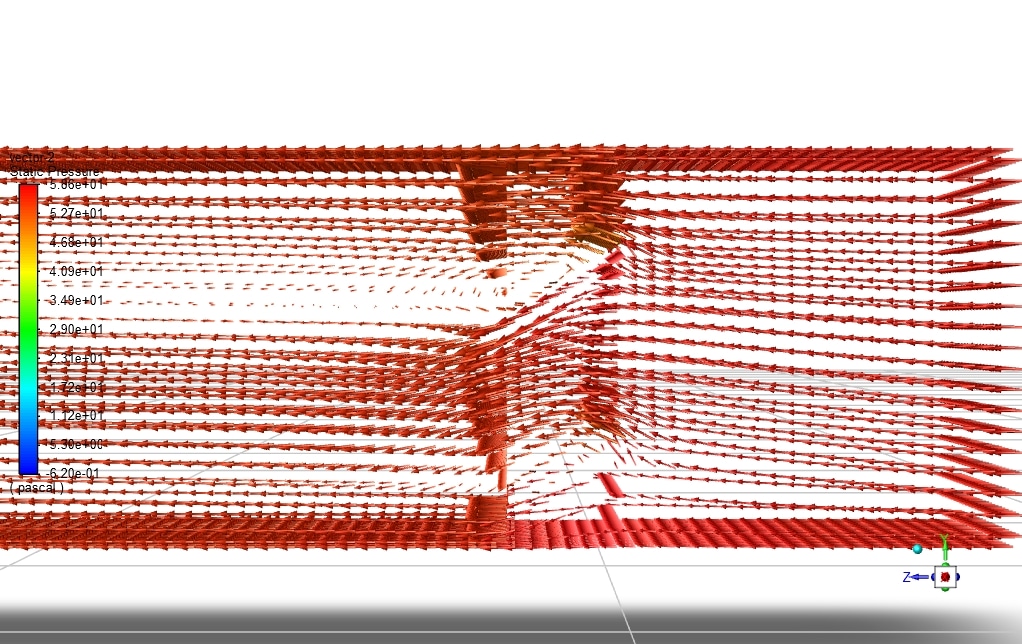

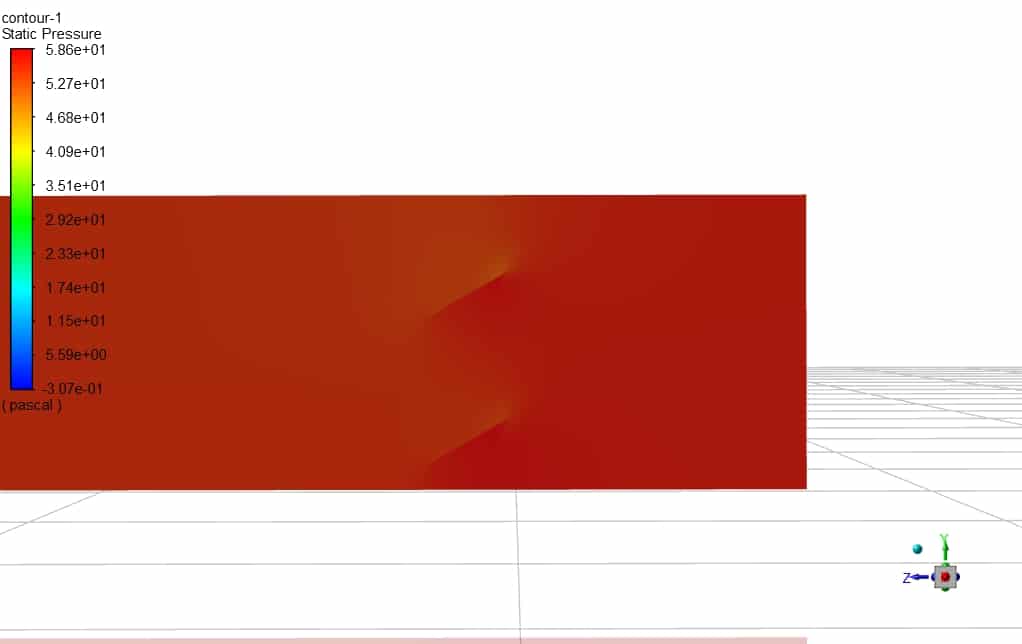

در این شبیه سازی کانتورهای دو بعدی مربوط به بردارها، سرعت، فشار و کانتور به صورت روان و نرم افزار CFD-post می باشد. بردارهای سرعت نشان می دهند که چگونه جریان از طریق صفحه سوراخ شده تراز می شود.

Porous Jump

سیستم های لوله کشی اغلب شامل اتصالات متعددی مانند خم (زانویی)، دریچه ها، سه راهی ها، بزرگ شدن ها و انقباضات و بسیاری دیگر می شوند. سیالاتی که از چنین اتصالات عبور می کنند به طور اجتناب ناپذیری به عنوان جریان های بد توزیع ظاهر می شوند که ممکن است نامطلوب باشند. در نتیجه، نیاز آشکاری به گنجاندن وسایل در خطوط لوله برای بهبود توزیع نادرست جریان وجود دارد. صفحات سوراخ دار یک وسیله پرکاربرد برای همگن سازی جریان علاوه بر سایر کاربردهای کنترل جریان هستند
