توربین بادی ساوونیوس دو پره (سه بعدی)، شبیه سازی با انسیس فلوئنت

۸۲۲,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی یک توربین بادی ساوونیوس دو پره، به استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه، با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 143168 سلول می باشد.
  • این شبیه سازی به صورت ناپایا (وابسته به زمان، گذرا، Transient) انجام شده است.
  • از متد Mesh Motion برای تعریف حرکت چرخشی تیغه ها استفاده شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه توربین بادی ساوونیوس دو پره (سه بعدی)

در این پروژه، به شبیه سازی یک توربین بادی ساوونیوس دو پره، به استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

توربین بادی ساوونیوس نوعی توربین بادی با محور عمودی (VAWT) است که برای تولید برق از انرژی باد استفاده می شود. این توربین از چندین تیغه ایرفویل خمیده تشکیل شده است که بر روی یک محور یا چارچوب دوار نصب شده اند. در این نوع توربین روتور اصلی به صورت عمودی قرار می گیرد. مهمترین مزیت توربین های بادی عمودی این است که نیازی به تنظیم جهت باد ندارند و در ارتفاعات پایین نیز قابل استفاده هستند.

هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler تولید شده است. دو تیغه با قطر 350 میلی متر و ضخامت 25 میلی متر و ارتفاع 800 میلی متر در یک دایره چرخشی با قطر 1000 میلی متر که توسط مکعب 8000 میلی متر * 4000 میلی متر * 800 میلی متر احاطه شده است ، ترسیم کرده ایم.
ما مش بندی این مدل را با استفاده از نرم افزار ANSYS Meshing انجام داده ایم و تعداد سلول های محاسباتی 1413168 سلول می باشد.

روش های استفاده شده

برای شبیه سازی حرکت چرخشی پره ها از Mesh Motion استفاده کرده ایم.

هوا از ورودی با سرعت 10 متر بر ثانیه وارد دامنه محاسباتی می شود و توربین با سرعت زاویه ای ثابت 40 دور در دقیقه می چرخد. هدف نهایی ما نشان دادن توزیع فشار و سرعت و متحرک سازی حرکت سیال در پشت توربین است. علاوه بر این، مدل SST k-omega به دلیل مزیت آن در گرفتن الگوهای جریان سیال نزدیک و دور از سطوح تیغه ها جهت حل معادلات آشفتگی، فعال شده است.

نتایج شبیه سازی توربین بادی ساوونیوس دو پره

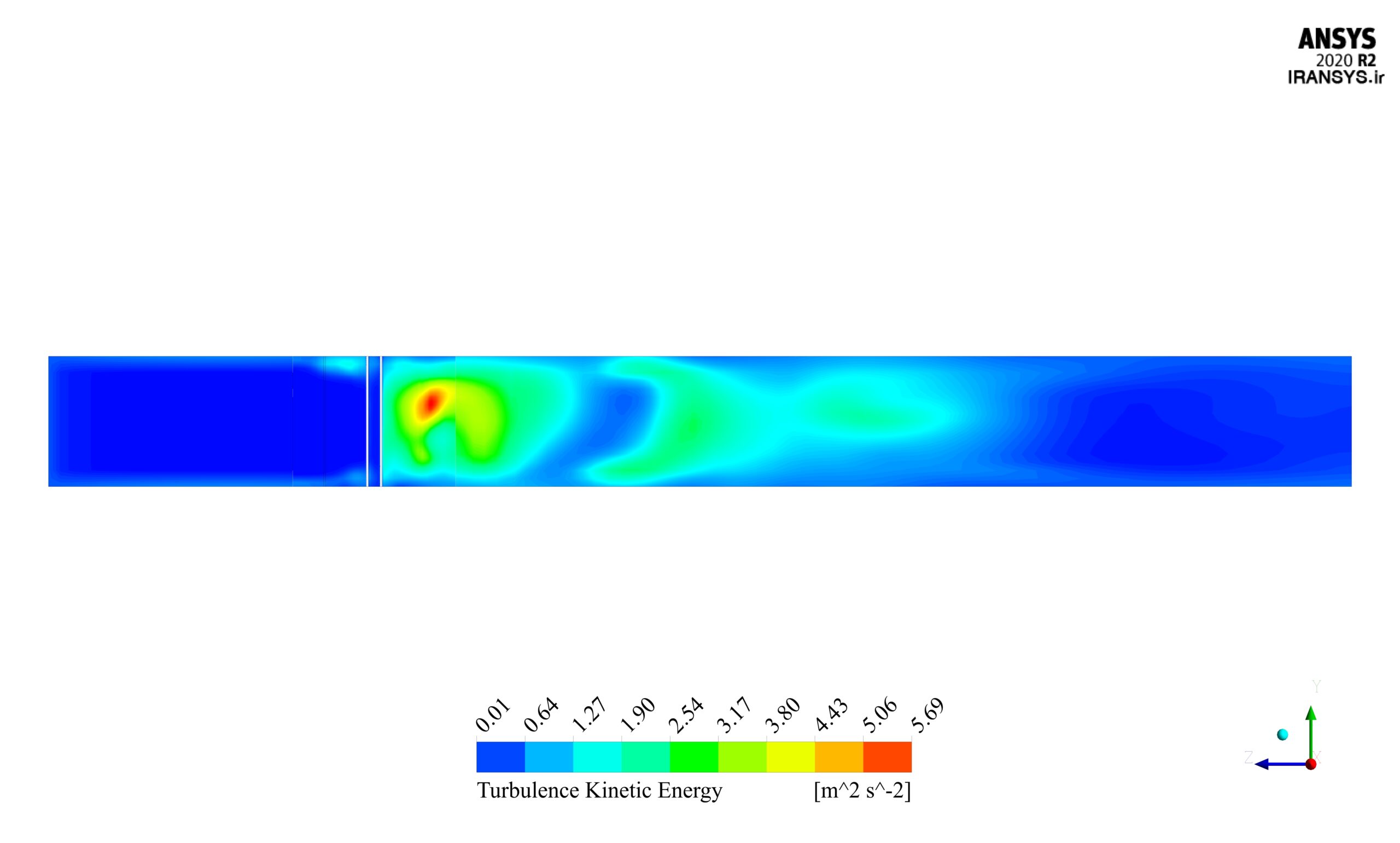

پس از حل، کانتورهای دو بعدی مربوط به فشار، سرعت و خطوط جریان به دست آمدند. شکل های موجود در این گالری محصول، خطوط مختلفی از تغییرات سیال را در حین حرکت آن از طریق پره های توربین نشان می دهد. به گفته آنها، توزیع فشار و سرعت در تیغه های داخلی و خارجی به طور مشخص متفاوت است. جریان با سرعت 10 متر بر ثانیه وارد حوزه می شود. پس از برخورد با تیغه داخلی، افزایش فشار فوق العاده ای رخ می دهد، بنابراین اندازه سرعت کاهش می یابد و در نقطه ای که به عنوان نقطه ایستایی شناخته می شود، به صفر می رسد. این ممکن است باعث گشتاور منفی شود که ترجیح ما نیست. از سوی دیگر، تیغه بیرونی جریانی با سرعت بالا در پشت خود تجربه می کند که تمایل دارد تیغه را در جهت عقربه های ساعت فشار دهد.
