پهپاد Skywalker X8، شبیه سازی با انسیس فلوئنت

۶۵۴,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی پهپاد Skywalker X8  که دارای یک ملخ در حال چرخش حول محور افقی است، با استفاده از نرم افزار انسیس فلوئنت پرداخته ایم.
  • هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler ترسیم کرده ایم.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم و تعداد سلول های محاسباتی 928595 سلول بوده و نوع مش پلی هدرال است.
  • از متد قاب مرجع چرخان (MRF) برای تعریف چرخش پروانه استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه شبیه سازی پهپاد Skywalker X8

در این پروژه، به شبیه سازی پهپاد Skywalker X8  که دارای یک ملخ در حال چرخش حول محور افقی است، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. این نوع پهپاد ها به خصوص برای FPV و UAV ساخته شده اند و سپس برای دستگاه های تثبیت کننده F-Tek اصلاح شده اند. این نوع از هواپیما های بدون سرنشین، دارای فضای زیر بار بسیار زیاد، عملکرد استثنایی در سر خوردن و سرعت کروز سریع کم مصرف هستند.

سرعت این پهپاد، 50 کیلومتر در ساعت می باشد.

هندسه مدل حاضر سه بعدی بوده و با استفاده از نرم افزار ANSYS Design Modeler طراحی شده است. مش بندی مدل حاضر را با نرم افزار فلوئنت مشینگ انجام داده ایم. نوع مش پلی هدرال بوده و تعداد سلول های محاسباتی  928595 است.

روش های استفاده شده

برای مدل‌سازی حرکت چرخشی پروانه‌ها از روش قاب‌های مرجع چندگانه (MRF) استفاده می‌شود.

نتایج شبیه سازی پهپاد Skywalker X8

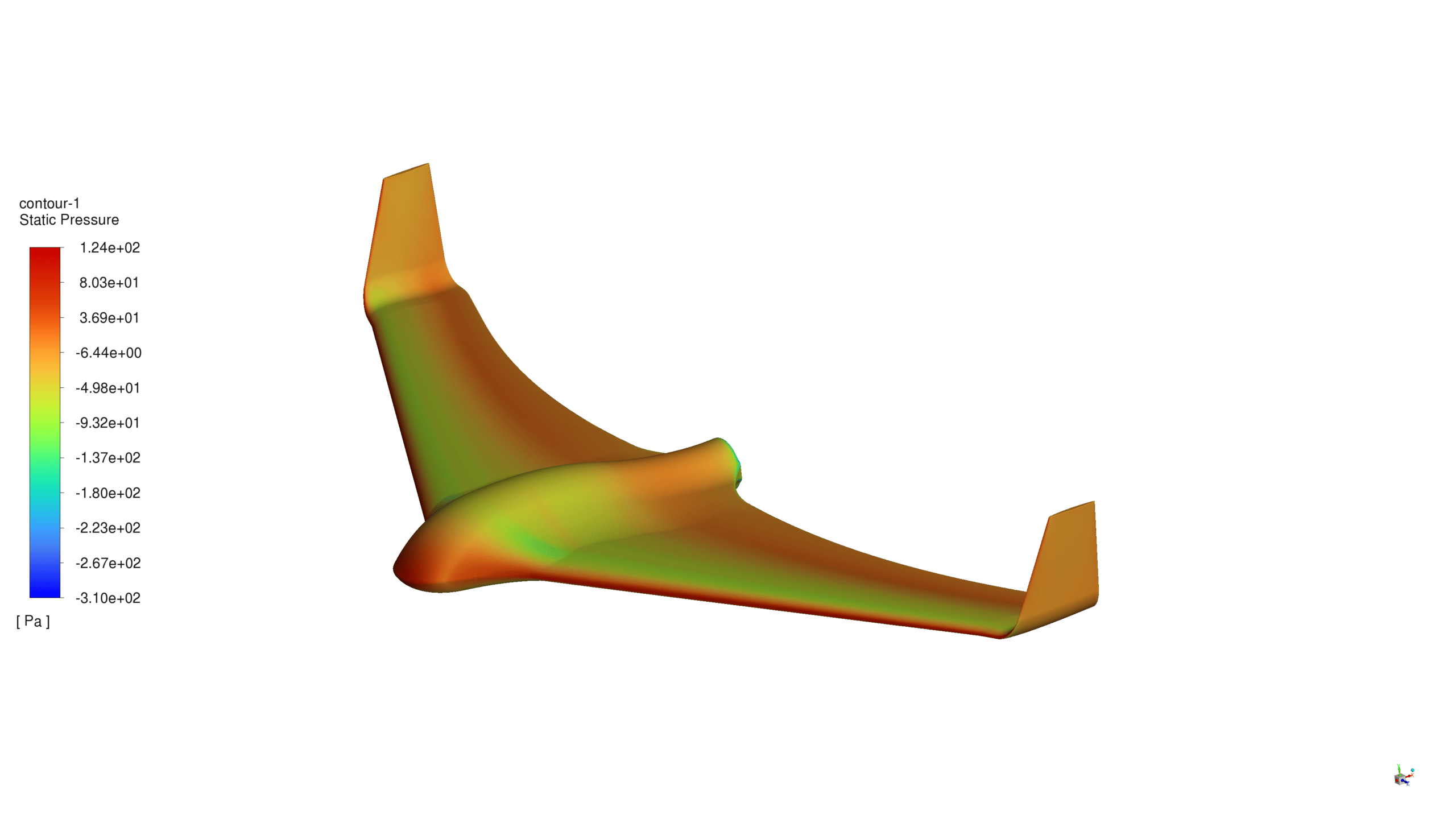

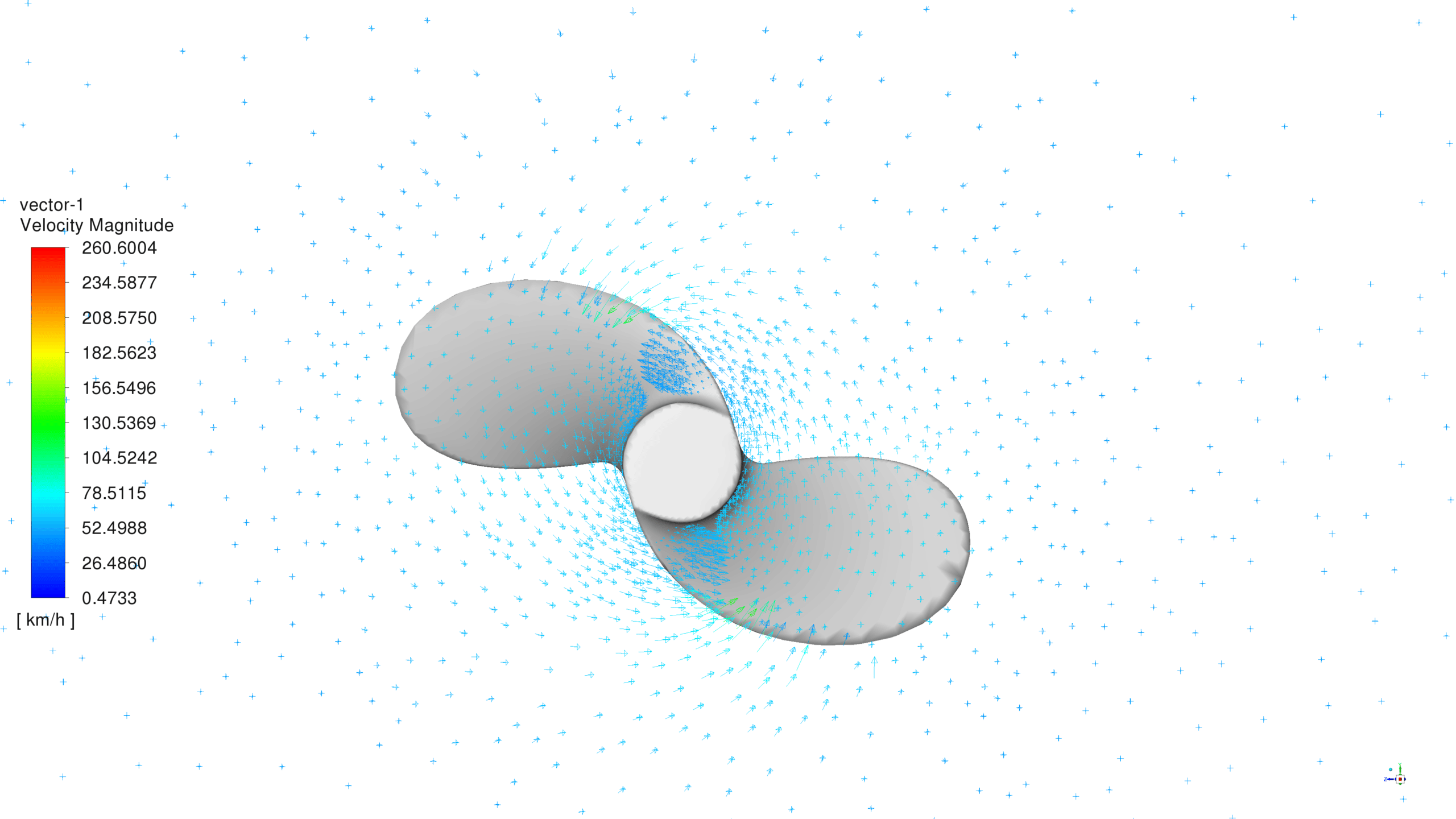

پس از پایان فرآیند شبیه سازی، خطوط و بردارهایی برای پارامترهایی مانند سرعت، فشار و شدت آشفتگی به دست آمد. همانطور که در خطوط سرعت نشان داده شده است، گرداب های پشت ملخ در جایی که پارامتر شدت آشفتگی زیاد است قابل مشاهده است. این مدل پهپاد نسبت به سایر پهپادها، کشش کمتری را تجربه می کند. یکی از دلایل این امر فقدان اجزای پهپاد در پشت گرداب ها است، زیرا این گرداب ها در هنگام برخورد با هر جزء به طور چشمگیری درگ را افزایش می دهند. همانطور که در شرایط پارامتر فشار ساکن انتظار می رفت، سطوح جلویی پهپاد بیشترین فشار را تجربه می کنند. در لبه های پروانه ها بیشترین فشار استاتیکی اعمال می شود که نشان دهنده اهمیت این قطعه در تولید است.
