  • در این پروژه، به شبیه سازی اثر تابش خورشید روی خانه، توسط نرم افزار انسیس فلوئنت پرداخته شده است.
  • هندسه این پروژه در نرم افزار ANSYS Design Modeler ترسیم شده است.
  • شبکه محاسباتی این پروژه با نرم افزار ANSYS Meshing ترسیم شده است و تعداد سلول های شبکه محاسباتی 696480 سلول می باشد.
  • در این پروژه، از مدلDiscrete Ordinate Radiation (DO) و Solar Ray Tracing برای در نظر گرفتن اثرات تشعشع استفاده می کنیم.
  • نیروی بویانسی با توجه به انتقال حرارت جا به جایی طبیعی که در این شبیه سازی اتفاق می افتد، در نظر گرفته شده است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه اثر تابش خورشید روی خانه

در زمان های مختلف روز، تابش، همرفت و رسانش درحالیکه جهت باد عوض میشود، می تواند روی زمین اثر بگذارد. در این پروژه یک خانه شیروانی مدل‌سازی شده است و تابش آفتاب بر روی آن در حالی که باد از یک طرف به درون دامنه می‌وزد، در نظر گرفته شده است.هوای داخل تحت تأثیر دمای دیوارها و سقف قرار می گیرد و به دلیل همرفت (انتقال حرارت جا به جایی)  بین آنها حرکت می کند.

همچنین در این مسئله از پیکسل سازی (Pixelation) استفاده می شود که برای شبیه سازی با مرزهای تقارن، تناوبی یا نیمه شفاف توصیه می شود و نتایج قابل قبولی را به همراه خواهد داشت. افزایش پیکسل ها به کار محاسباتی کمتری نسبت به افزایش تقسیمات نیاز دارد . دو شبیه سازی در این پروژه با پیکسل های تتا و فی 1 و 2 انجام شده است و در نهایت تفاوت در نتایج بررسی شده اند.

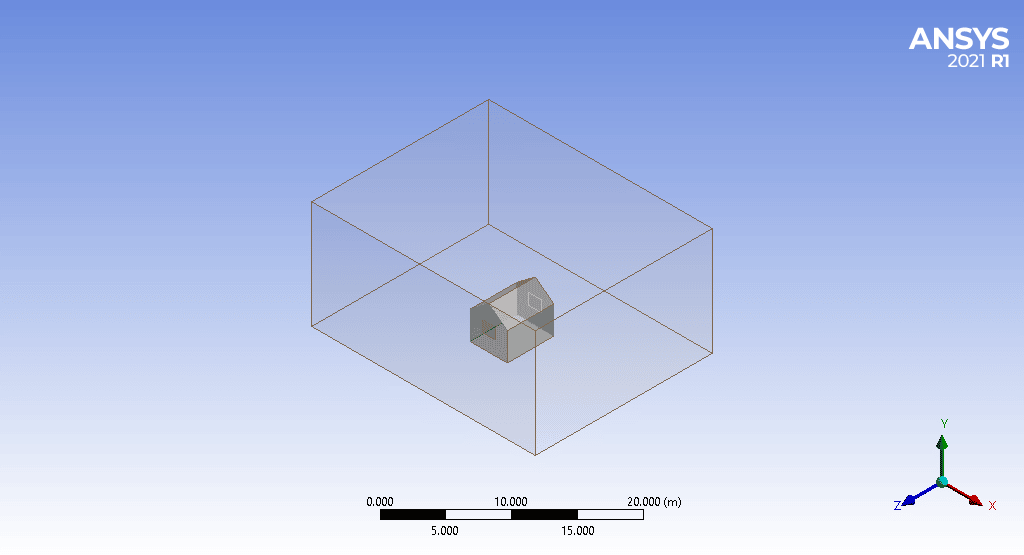

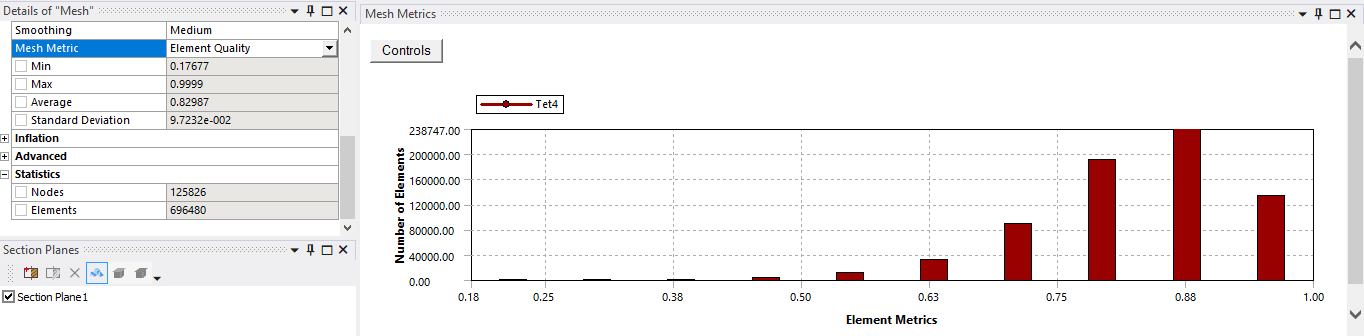

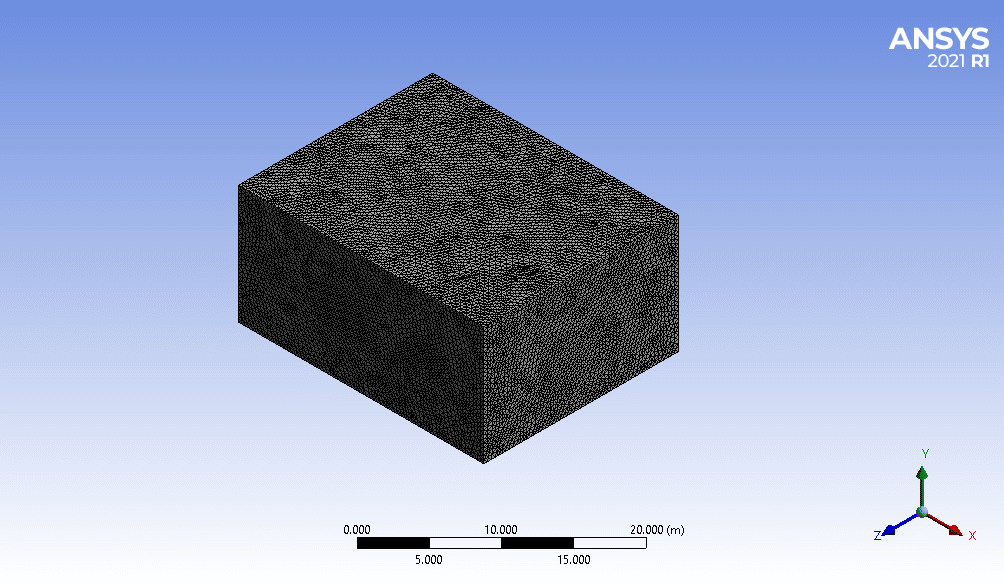

هندسه این پروژه توسط نرم افزار ANSYS Design Modeler ترسیم شده است و دامنه محاسباتی آن مکعبی با ابعاد 24 متر، 11.6 متر و 19 متر در جهت های X، Y و Z می باشد.همچنین برای تولید شبکه محاسباتی از نرم افزار ANSYS Meshing استفاده کرده ایم. شبکه این پروژه به صورت بدون ساختار می باشد و تعداد سلول های محاسباتی 696480 می باشد.

روش های استفاده شده

در این پروژه به علت تراکم ناپذیر بودن جریان، از حلگر مبتنی بر فشار (Pressure based) استفاده شده است. با توجه به این که جا به جایی طبیعی در پروژه، انتقال حرارت غالب می باشد، بنابرین اثرات نیروی گرانش در نظر گرفته شده است. همچنین برای شبیه سازی تابش خورشید از مدل Discrete Ordinates (DO) استفاده کرده ایم.

نتایج

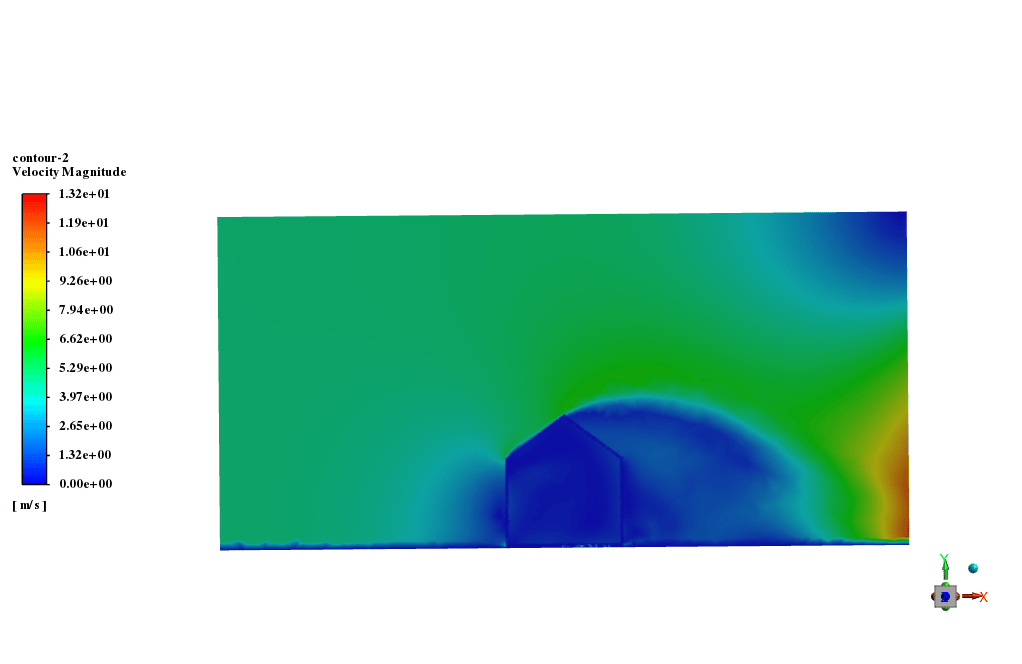

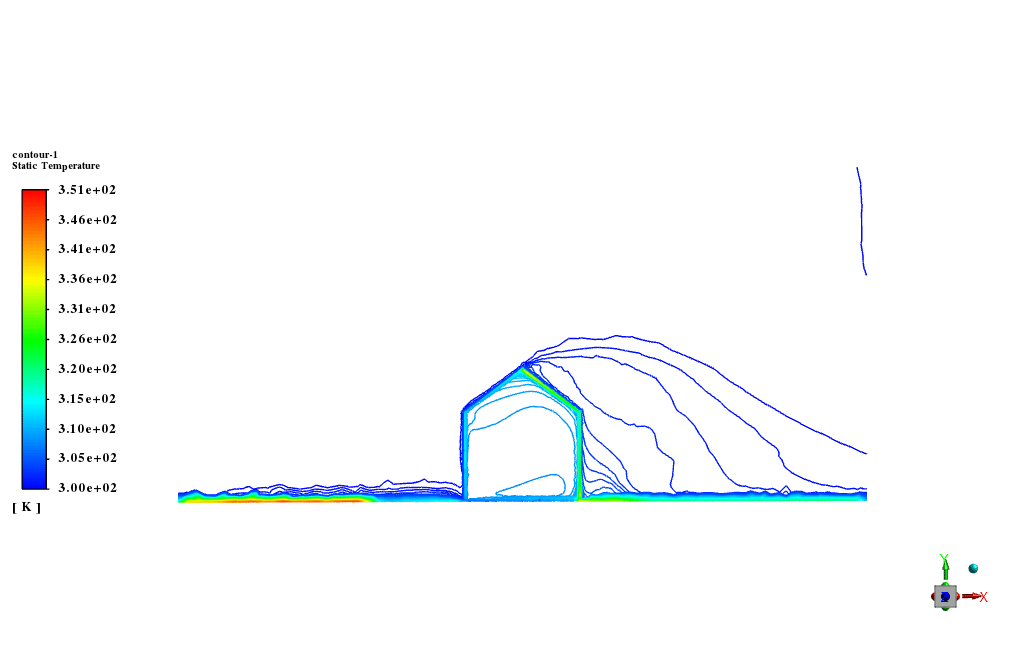

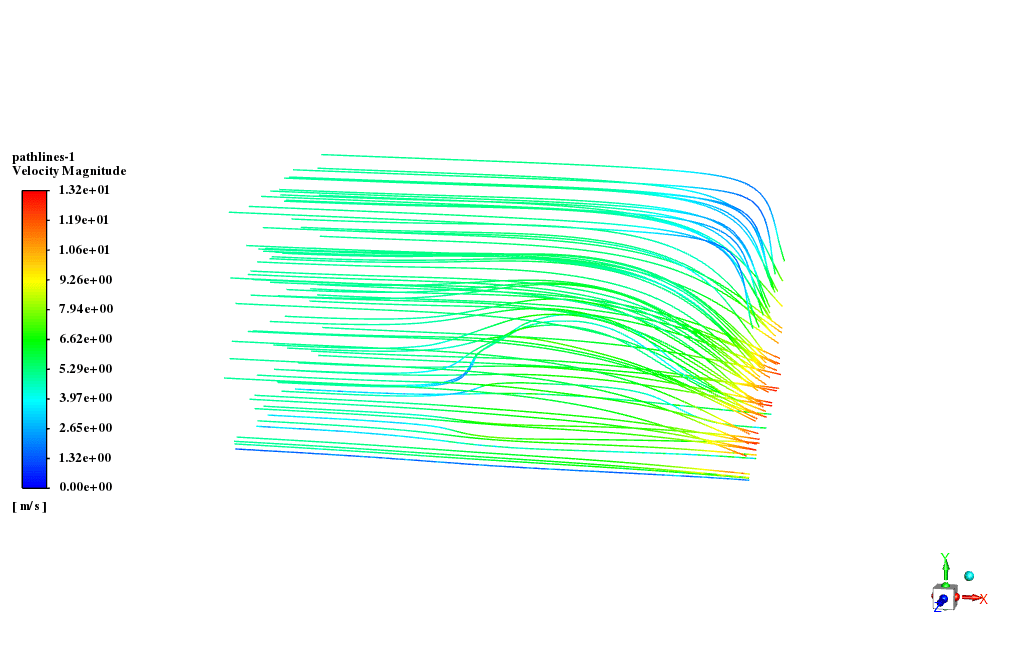

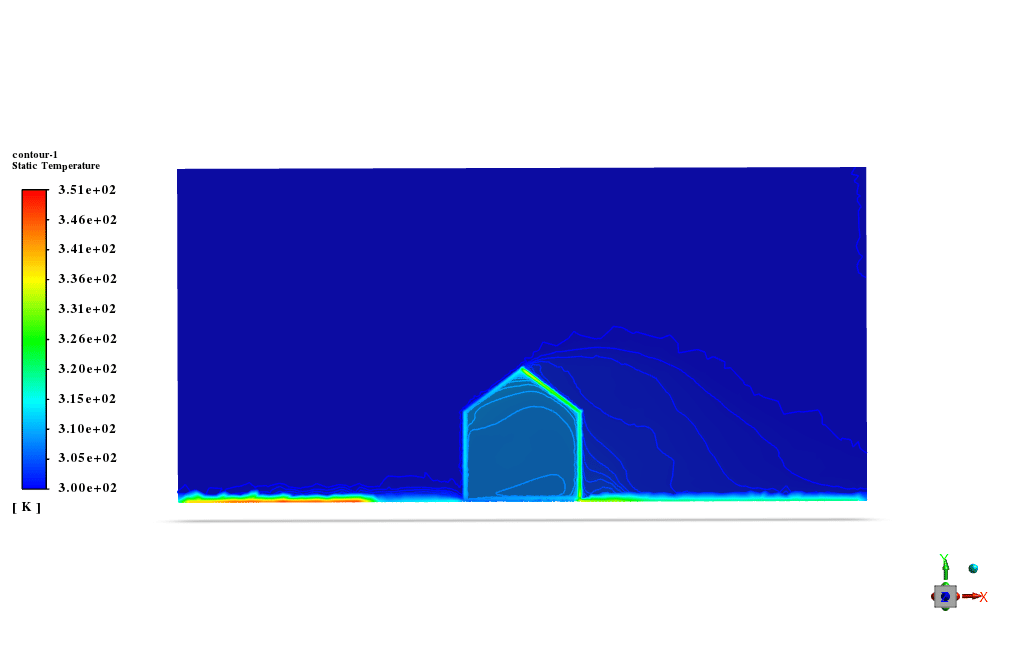

در پایان فرآیند حل، خطوط دوبعدی، کانتور های فشار و دما، بردارهای سرعت و خطوط جریان بدست آمده اند.  همانطور که در خطوط مشاهده می شود، سقف خانه (سمت در معرض تابش) در اثر تابش خورشید گرم می شود و هوای داخل خانه به دلیل اثر شناوری شروع به حرکت می کند. همچنین، در سمت راست خانه یک پیت تشکیل می شود که جریان را به گردش در می آورد. سایه پشت خانه به دلیل دمای کمتر آن نسبت به قسمت هایی که در معرض نور خورشید هستند قابل مشاهده است. در نهایت، درجه حرارت در خط وسط خانه روندی مانند نمودار زیر دارد و با نزدیک شدن به سقف افزایش می یابد. طرح قرمز نمودار تتا و فی پیکسل 1 است و رنگ سیاه برای پیکسل های تتا و فی 2 است که نتیجه دقیق تری را ارائه می دهد.
اثر تابش خورشید روی خانه
