سرریز (دو بعدی و گذرا)، شبیه سازی با انسیس فلوئنت

توضیحات

شرح پروژه سرریز (دو بعدی و گذرا)

در این پروژه، به شبیه سازی جریان دوفازی آب و هوا بر روی یک سرریز اوجی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. آب با دبی جرمی 0.05 کیلوگرم بر ثانیه وارد حوزه محاسباتی می شود و بر روی سرریز جریان می یابد.

اگر مانعی در مسیر جریان سیال قرار گیرد باعث بالا رفتن سطح سیال در پشت آن و افزایش سرعت آن می شود که در نهایت منجر به سرریز شدن سیال از روی مانع می شود. این موانع به عنوان سرریز در نظر گرفته می شوند. سرریزها بسته به شکل آنها کاربردهای متفاوتی دارند و بیشتر در مهندسی عمران کاربرد دارند.

هندسه این مدل در ANSYS Design Modeler طراحی شده و در ANSYS Meshing مش بندی شده است. نوع مش استفاده شده برای این هندسه ساختار یافته است و تعداد سلول های محاسباتی 12846 است.

روش های استفاده شده

شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) به منظور مشاهده حرکت سیال بر روی سرریز انجام شده است. همچنین از مدل توربولانس استاندارد K-epsilon استفاده شده است. مدل چند فازی حجم سیال (VOF) برای مدل‌سازی فاز از جمله هوا و آب-مایع استفاده شده است.

نتایج شبیه سازی سرریز (دو بعدی و گذرا)

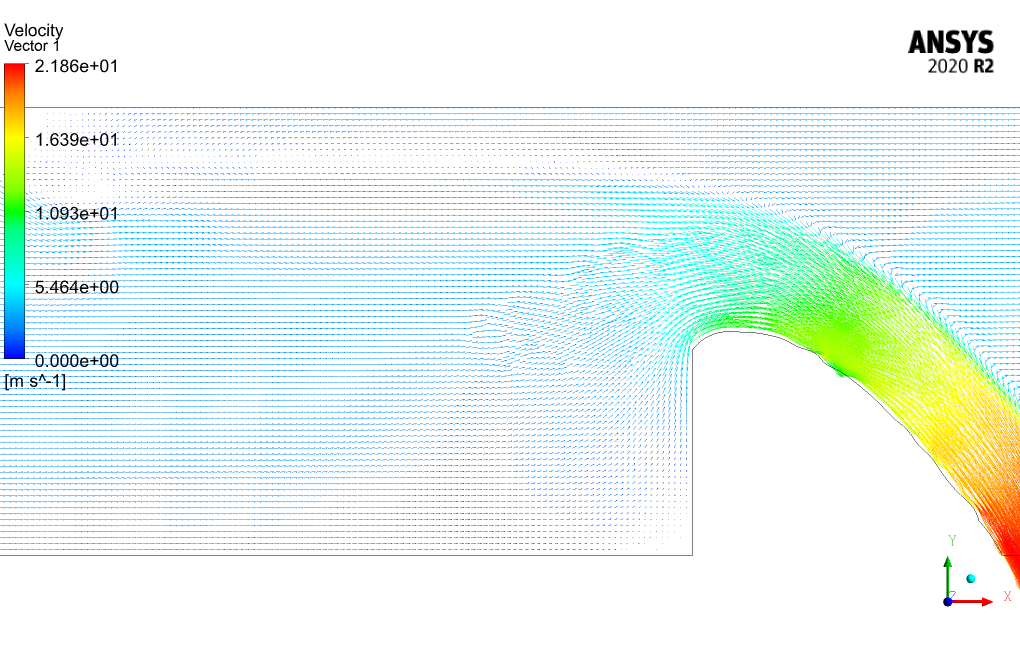

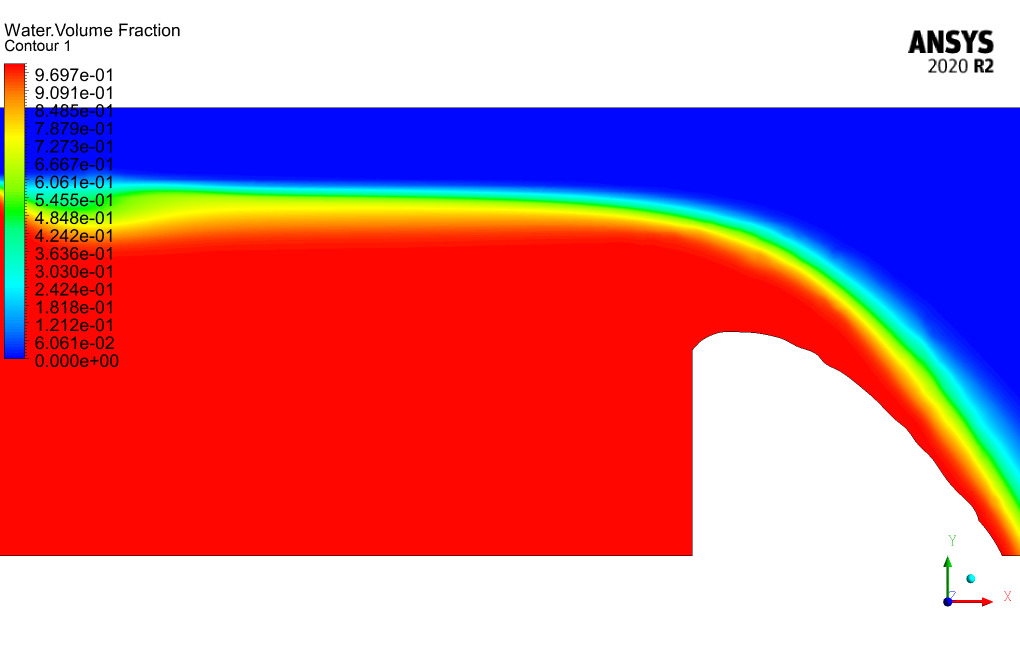

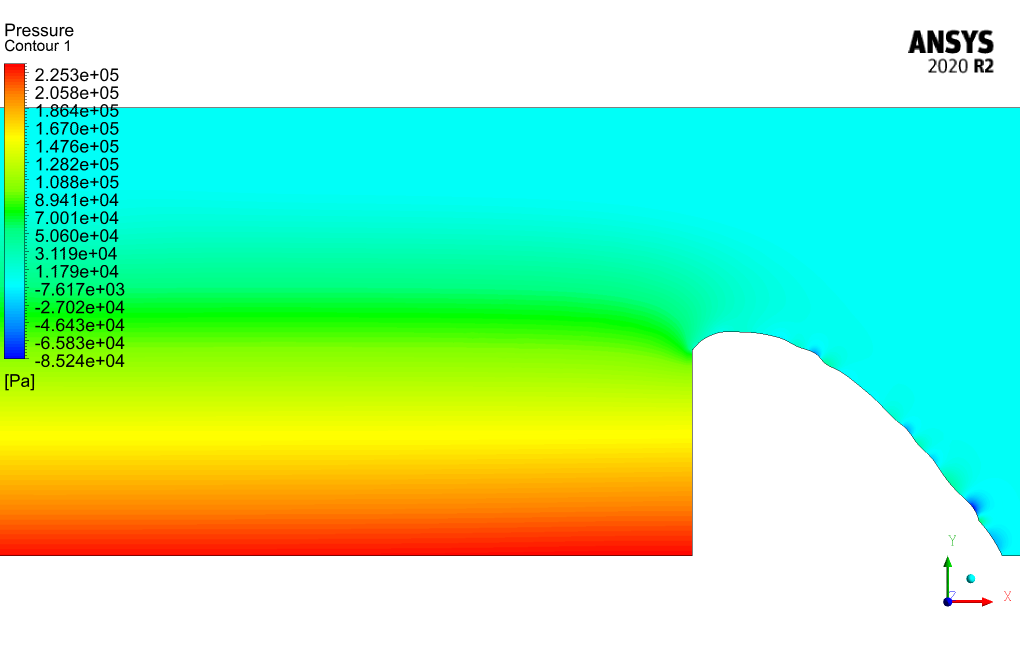

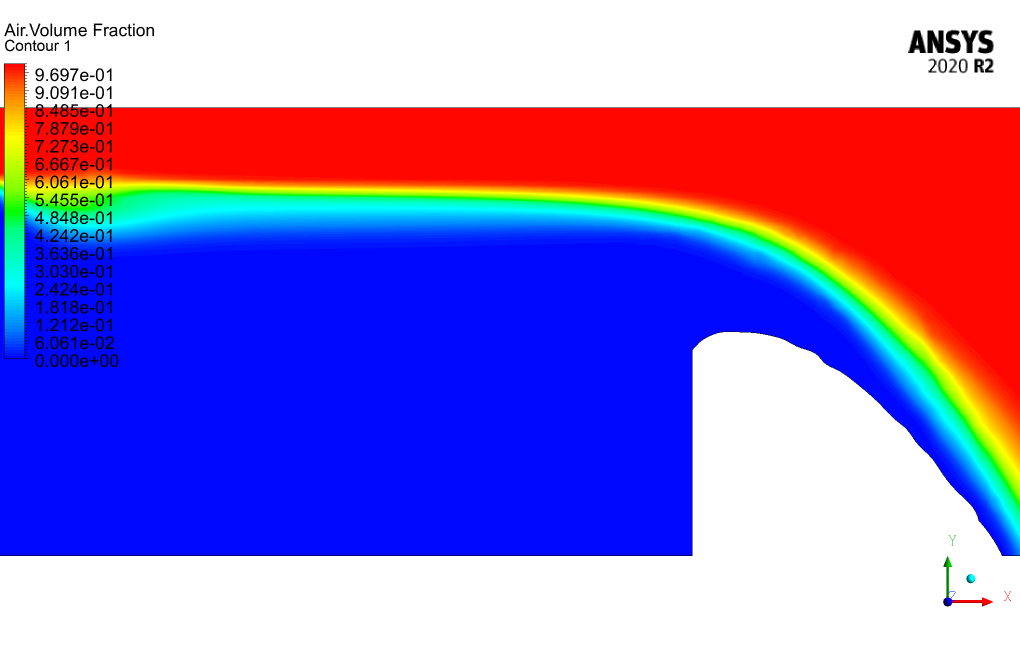

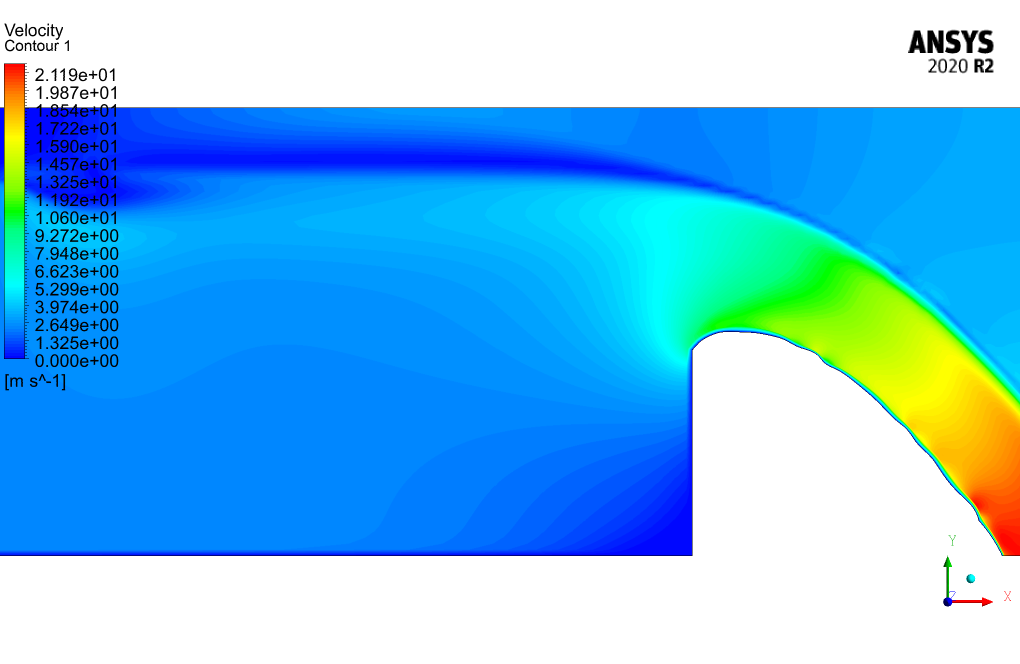

پس از فرآیند شبیه سازی، کانتورهای فشار، سرعت، کسر حجمی فازها و غیره استخراج و ارائه می شوند.
