جریان ونتوری در یک لوله برای مکش هوا (مدل VOF)، شبیه سازی با انسیس فلوئنت

۷۲۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی جریان ونتوری در یک لوله برای مکش هوا و  مدل سازی دقیق حباب های هوا توسط نرم افزار انسیس فلوئنت پرداخته ایم.
  • هندسه سه بعدی این پروژه توسط نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه توسط نرم افزار ICEM انجام شده است.
  • نوع مش ساختاریافته است و تعداد سلول های محاسباتی 193932 سلول می باشد.
  • این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
  • از مدل جریان چند فازی VOF برای شبیه سازی فاز های سیال استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه جریان ونتوری در یک لوله برای مکش هوا

در این پروژه، به شبیه سازی جریان ونتوری در یک لوله برای مکش هوا و  مدل سازی دقیق حباب های هوا به عنوان فاز جداگانه در آب، توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. اثر ونتوری باعث کاهش فشار در سیال در هنگام عبور سیال از قسمت باریک لوله می شود.

با کاهش قطر لوله بر اساس معادله پیوستگی، سرعت افزایش می یابد و به دلیل حفظ انرژی، فشار کاهش می یابد. انرژی جنبشی با افت فشار یا گرادیان فشار متعادل می شود. مدل حاضر با استفاده از SOLIDWORKS به صورت سه بعدی طراحی شده و سپس به Design Modeler وارد شده است.
مش بندی پروژه حاضر با استفاده از نرم افزار ICEM انجام شده است. المان ها ابتدا به صورت شش وجهی با سلول های کمتر و کیفیت بهتر استفاده می شوند. تعداد سلول های محاسباتی برابر با 193932 است و نوع مش ساختار یافته است.

روش های استفاده شده

در این پروژه، جریان هوای مخلوط گردشی با کسر حجمی 0.7 وارد ونتوری می شود. پس از عبور این جریان از گلوگاه، سرعت جریان افزایش می یابد و فشار آن کاهش می یابد. این افت فشار باعث مکش هوا از سوراخ واقع در گلوگاه ونتوری می شود. با اضافه شدن هوا به جریان، کسر حجمی هوا افزایش می یابد. تمامی ورودی ها و خروجی های این شماره در فشار 30 بار بود. این مطالعه میزان هوای مکیده شده توسط ونتوری و تزریق آن به آب را ارزیابی می کند.

از مدل جریان چند فازی VOF برای شبیه سازی فاز های سیال استفاده کرده ایم.لوله ونتوری دو ورودی متفاوت دارد. مخلوط هوا و آب، حاوی 70 درصد (کسری حجمی 0.7) آب، از مرز ورودی اصلی وارد می شود. با توجه به تغییرات فشار در گلوگاه، هوا می تواند از مرز بالایی به دلیل نوع شرایط مرزی ورودی فشار وارد شود.

این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.

نتایج شبیه سازی جریان ونتوری در یک لوله برای مکش هوا

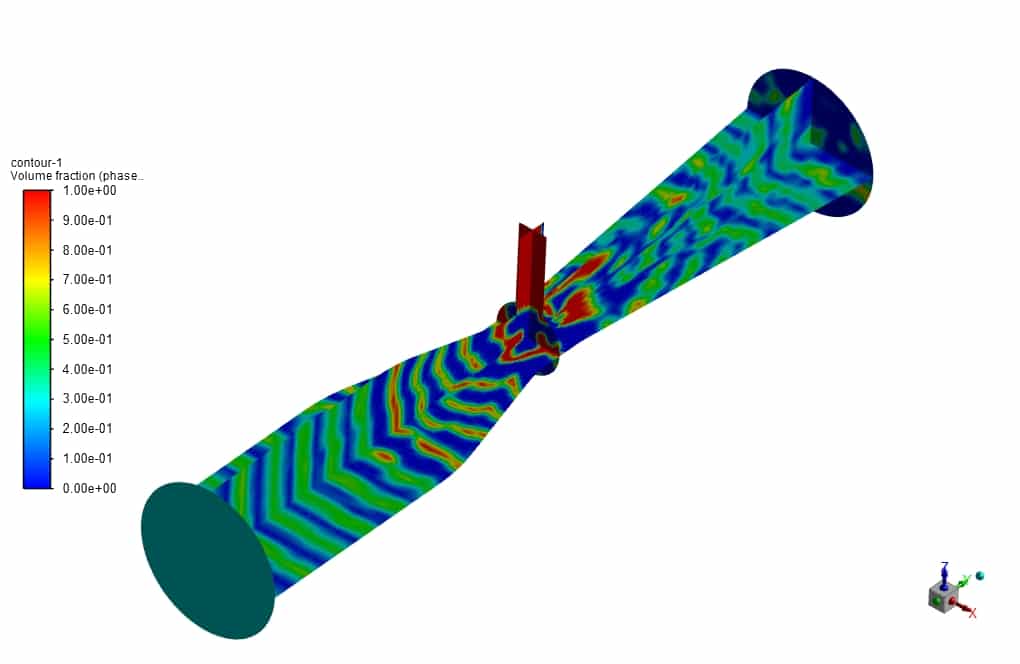

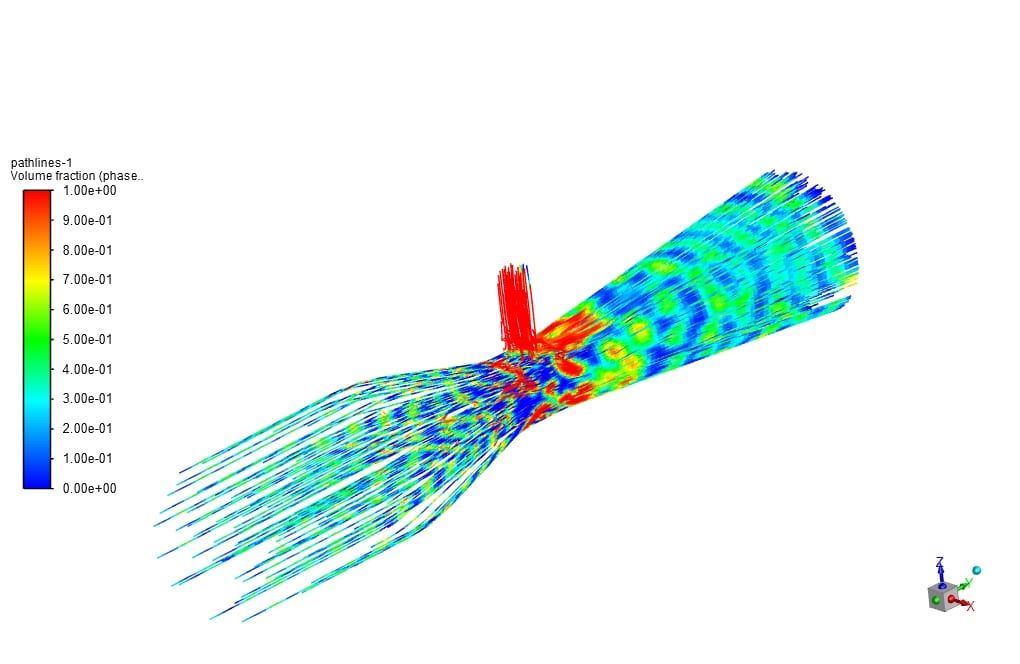

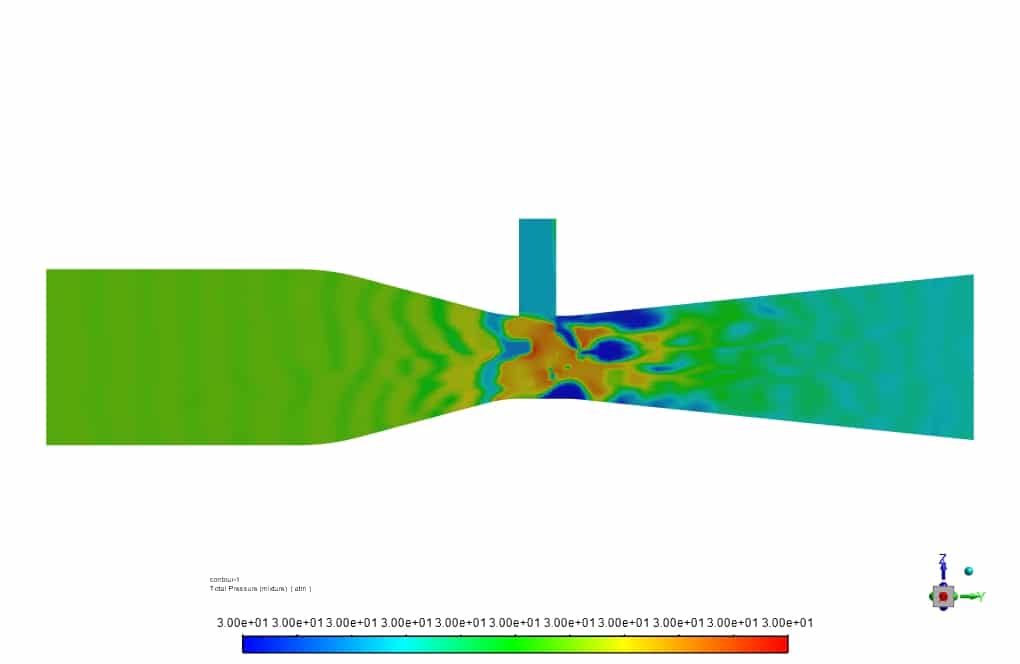

در پایان فرآیند حل، کانتور های دوبعدی مربوط به سرعت، فشار، کسر حجمی هوا و آب، خطوط جریان و غیره در داخل دامنه به دست می‌آید. همانطور که در کانتور کسر حجمی آب مشاهده می شود، سرعت جریان آب ورودی باعث مکش هوا به داخل ونتوری می شود و هوای مکیده شده با آب ترکیب می شود و یک سیال دو فازی (هوا-آب) ایجاد می کند. حباب های هوا در سیال آب دیده می شود. همچنین بر اساس داده های محاسبه شده از نرم افزار فلوئنت، نموداری که میزان هوای مکش شده از ورودی هوا را بر حسب زمان نشان می دهد به شرح زیر است: هنگامی که آب از یک گلوگاه در یک لوله ونتوری عبور می کند، یک خلاء در انتهای گلوگاه ایجاد می شود. سوراخ در لوله در نقطه ای که خلاء ایجاد می شود باعث مکش هوا به جریان اصلی می شود که منجر به یک جریان آشفته می شود.
Venturi
