تخلیه آب یک مخزن دوار، شبیه سازی با انسیس فلوئنت

۷۲۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی تخلیه آب یک مخزن دوار، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler ایجاد شده است.
  • مش بندی مدل حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است.
  • نوع مش بدون ساختار است و تعداد سلول های محاسباتی 470369 سلول می باشد.
  • از مدل چند فازی VOF برای این شبیه سازی استفاده شده است.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه تخلیه آب یک مخزن دوار

در این پروژه، به شبیه سازی تخلیه آب یک مخزن دوار، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
هندسه مدل حاضر با استفاده از نرم افزار ANSYS Design Modeler ایجاد شده است. مخزن یک استوانه به قطر 1 متر و ارتفاع 0.75 متر و قطر دهانه آن 150 میلی متر است.
مش بندی مدل حاضر با استفاده از نرم افزار ANSYS Meshing انجام شده است. نوع مش بدون ساختار است و تعداد سلول های محاسباتی 470369 سلول می باشد.

روش های استفاده شده

در این پروژه به شبیه سازی تخلیه آب مخزن دواری پرداخته ایم که با سرعت 80 دور در دقیقه حول محور Y می چرخد. در کف مخزن دو روزنه مدور وجود دارد که آب از آن ها خارج می شود.

از مدل چند فازی VOF برای شبیه سازی فازهای سیال استفاده کرده ایم.

این شبیه سازی به صورت وابسته به زمان (گذرا، ناپایا، Transient) انجام شده است.

نتایج شبیه سازی تخلیه آب یک مخزن دوار

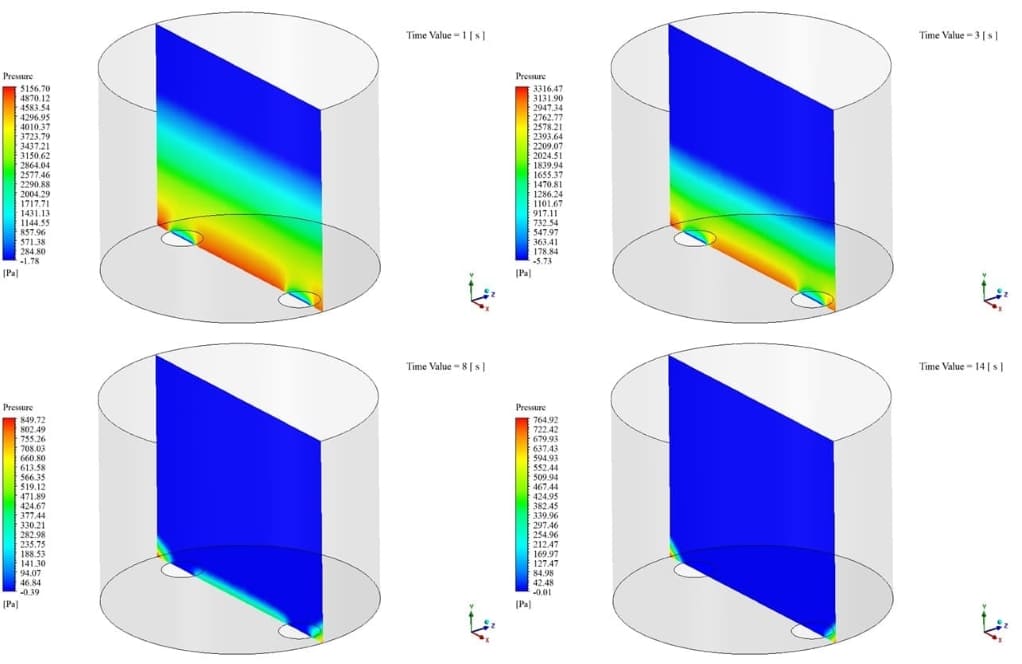

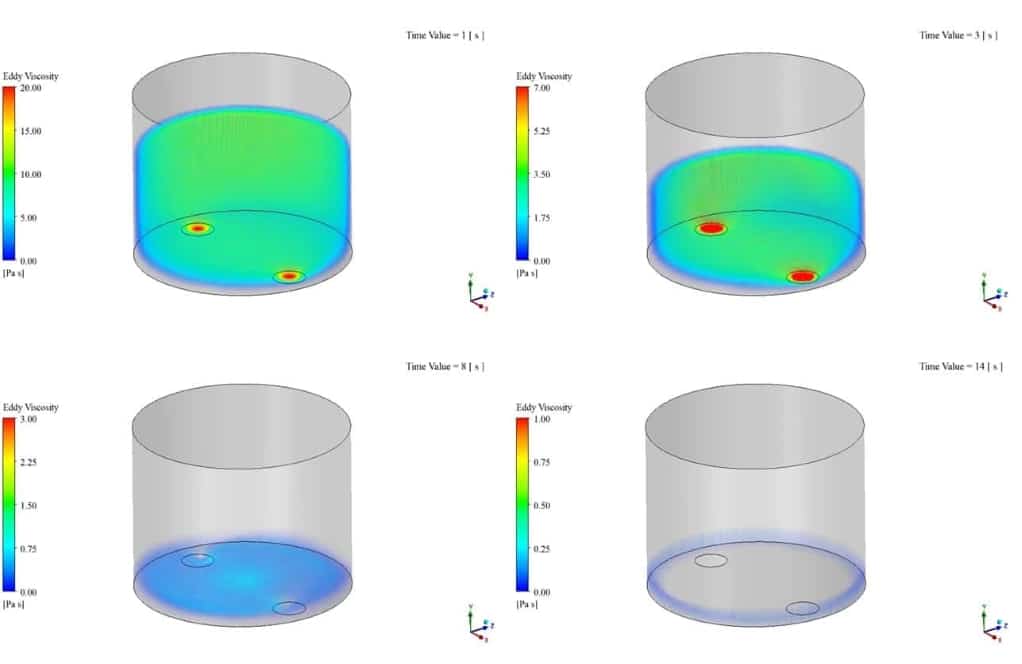

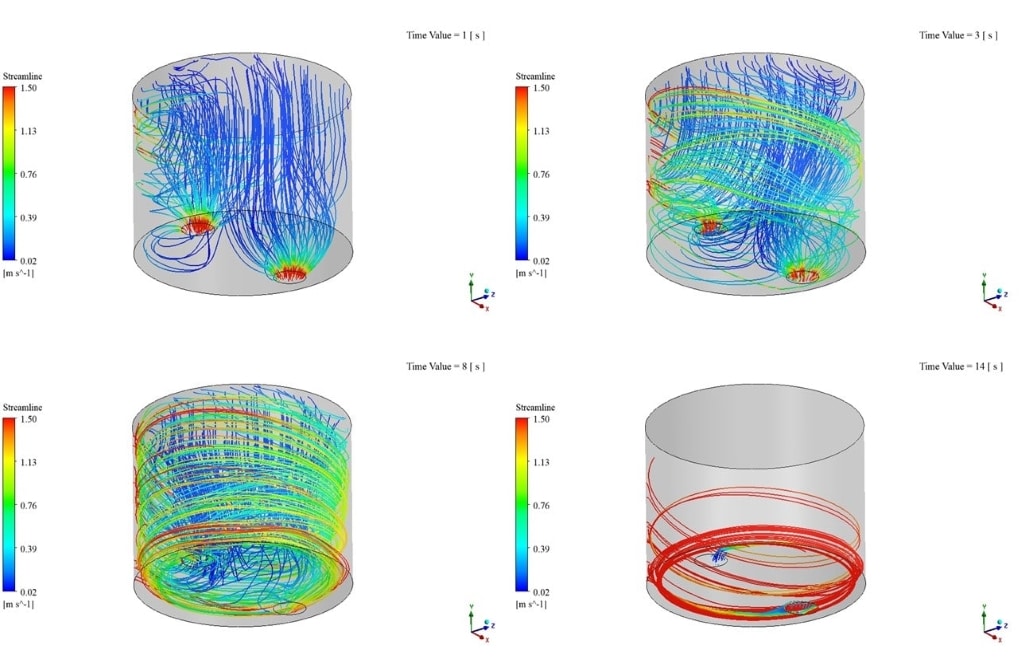

پس از تکمیل فرآیند حل، خطوط فشار، کسر حجمی آب، ویسکوزیته گردابی و استریم لاین استخراج می‌شوند. همانطور که مشاهده می شود، تحت تاثیر نیروی جاذبه و سرعت چرخش مخزن، آب داخل مخزن سیلندر هنگام خروج از روزنه حول محور y می چرخد.
