تأثیر زاویه تماس بر فروپاشی قطره، شبیه سازی با انسیس فلوئنت

۶۳۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به بررسی تاثیر زاویه تماس بر فروپاشی قطره، با شبیه سازی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار SpaceClaim طراحی شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 53440 سلول می باشد.
  • این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.
  • از مدل VOF برای تعریف قطرات آب در هوا استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه تاثیر زاویه تماس بر فروپاشی قطره

در این پروژه، به بررسی تاثیر زاویه تماس بر فروپاشی قطره، با شبیه سازی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

مدل حاضر با استفاده از نرم افزار SpaceClaim به صورت سه بعدی طراحی شده است. طول ناحیه محاسباتی 5 میلی متر و ارتفاع آن 3.5 میلی متر است.این هندسه در نرم افزار ANSYS Meshing مش بندی شده است و تعداد کل سلول ها 53440 می باشد.

روش های استفاده شده

در این پروژه شبیه سازی عددی ریزش قطرات با دو زاویه تماس متفاوت انجام شده است. مدل VOF برای شبیه سازی و حل معادلات میدان جریان دو فازی استفاده شده است. این پروژه به بررسی ریزش قطرات آب روی دیوار در زوایای تماس 90 درجه و 120 درجه می پردازد. جریان لامینار می باشد.
این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.

نتایج شبیه سازی تاثیر زاویه تماس بر فروپاشی قطره

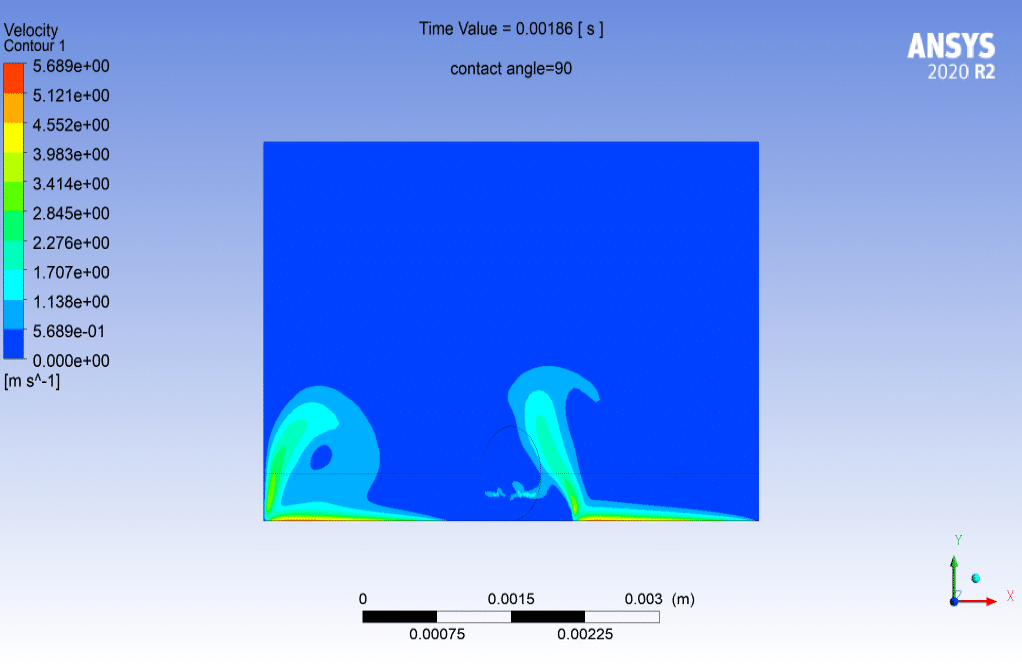

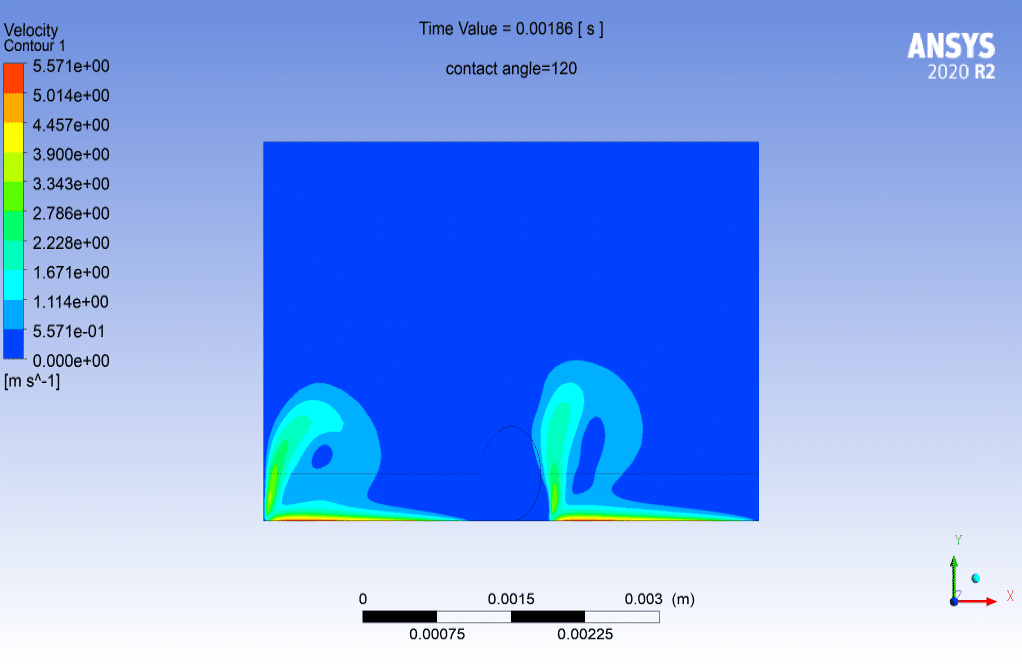

در پایان فرآیند حل، کانتور های دوبعدی مربوط به کسر حجمی، سرعت و فشار آب به دست می‌آید. این شبیه سازی به بررسی رفتار قطرات آب در دو حالت زاویه تماس 90 و 120 درجه می پردازد. با توجه به انیمیشن مشخص است که وقتی زاویه تماس 120 درجه است، قطره آب مقاومت بیشتری در برابر تلاطم لحظه ای ایجاد شده دارد، اما در حالت زاویه 90 درجه شاهد پراکندگی بیشتری هستیم. این پدیده زمانی می تواند مهم باشد که قطرات بیشتری روی دیوار در کنار یکدیگر قرار گیرند.
