جریان تراکم پذیر در تونل باد، شبیه سازی با انسیس فلوئنت

۷۲۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، جریان تراکم پذیر در تونل باد در حالیکه که یک بدنه در داخل تونل قرار گرفته است، توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) شبیه سازی شده است.
  • هندسه سه بعدی این پروژه، با نرم افزار ANSYS Design Modeler طراحی شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است. تعداد سلول های محاسباتی 179542 عدد می باشد.
  • با توجه به تراکم پذیری جریان، از حلگر چگالی مبنا (Density-based Solver) استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه جریان تراکم پذیر در تونل باد

در این پروژه، جریان تراکم پذیر در تونل باد در حالیکه که یک بدنه در داخل تونل قرار گرفته است، توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) شبیه سازی شده است.

هندسه این پروژه در نرم افزار ANSYS Design Modeler طراحی شده است و مش بندی آن با نرم افزار ANSYS Meshing انجام شده است. نوع مش بدون ساختار بوده و تعداد کل سلول های محاسباتی 179542 سلول می باشد.

تونل باد یکی از پرکاربردترین دستگاه های تست آیرودینامیکی امروزی است. از جمله آزمایشات فراوانی که در تونل های باد قابل انجام است می توان به آزمایش سازه های مختلف از جمله انواع ایرفویل ها، هواپیماها، سازه های ساکن و … اشاره کرد. هدف از این آزمایشات معمولاً بررسی شرایط آیرودینامیکی و دید خطوط جریان است. آزمایش سقوط آزاد همچنین می تواند در یک تونل برای بررسی اثرات جریان هوا بر روی یک جسم در حال سقوط انجام شود. با توجه به اهمیت تاثیر نیروها از جمله درگ بر روی بدنه، محاسبه این نیروها حائز اهمیت است که به کمک CFD قابل محاسبه است.

روش های استفاده شده

در این شبیه سازی، با توجه به تراکم پذیری جریان، از حلگر چگالی مبنا (Density-Based Solver) استفاده کرده ایم. همچنین معادله انرژی را فعال کرده ایم.

نتایج شبیه سازی جریان تراکم پذیر در تونل باد

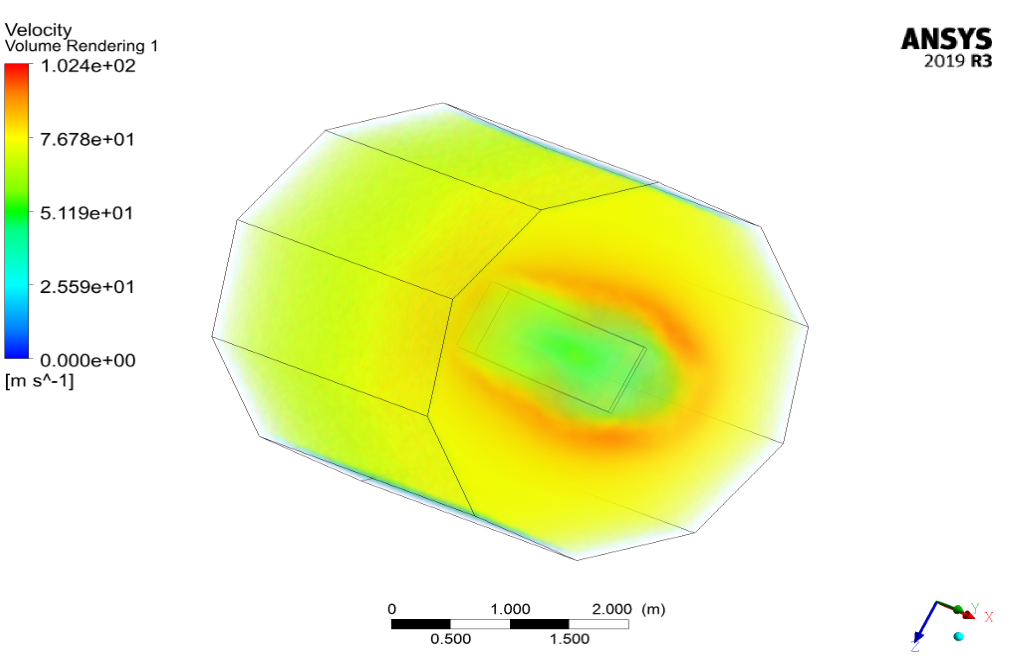

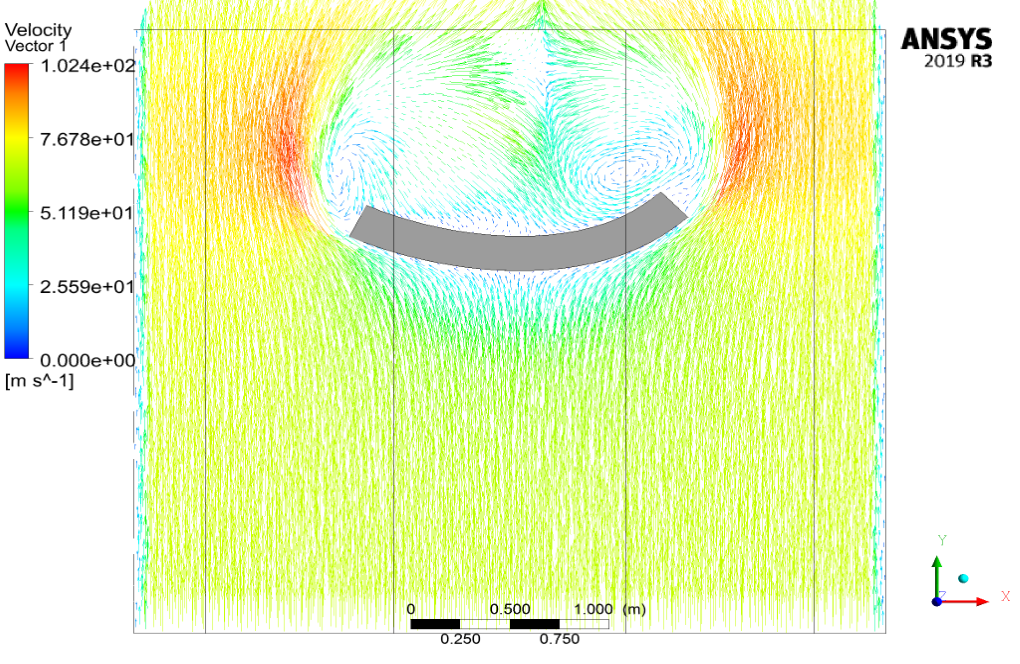

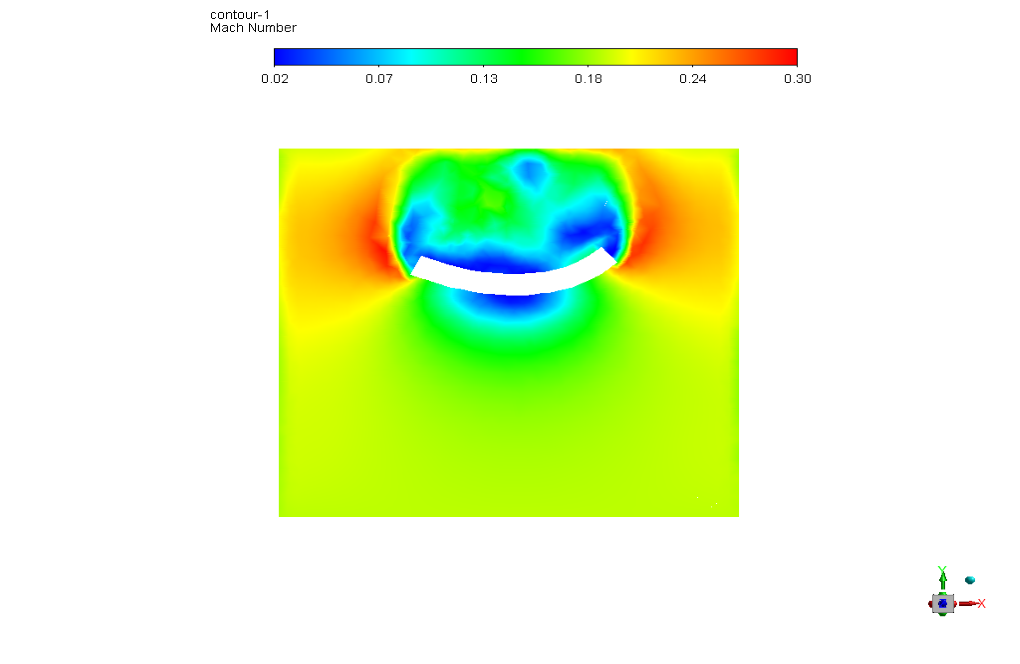

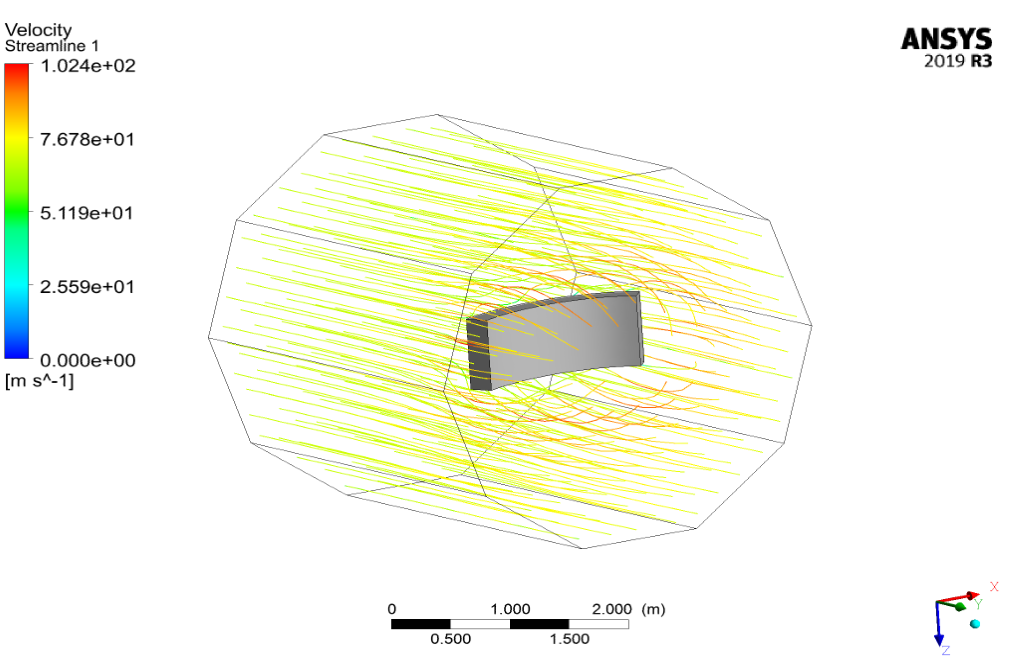

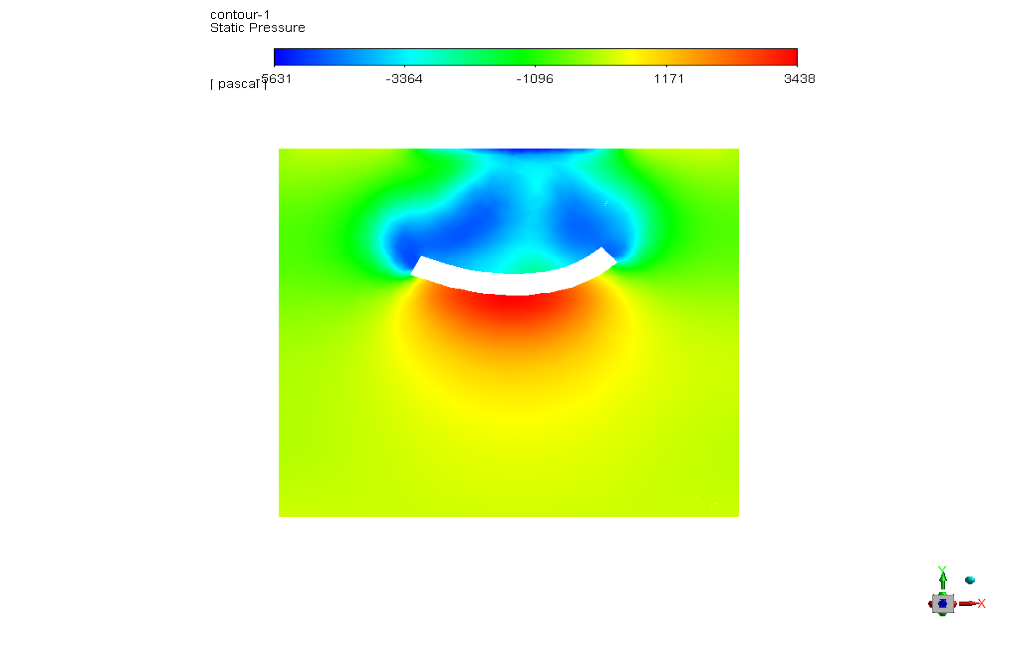

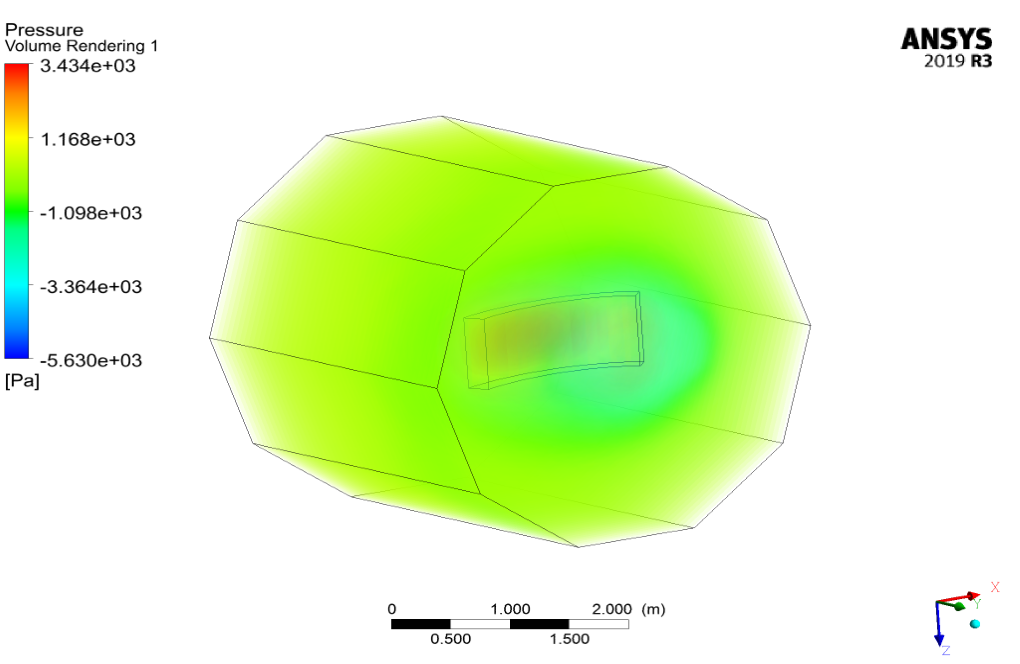

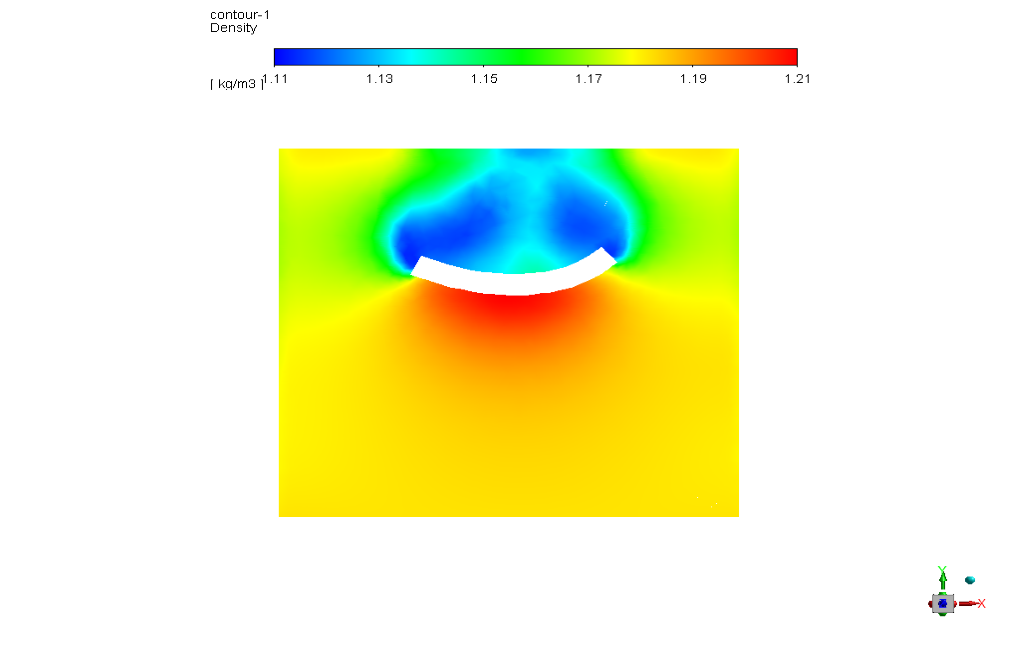

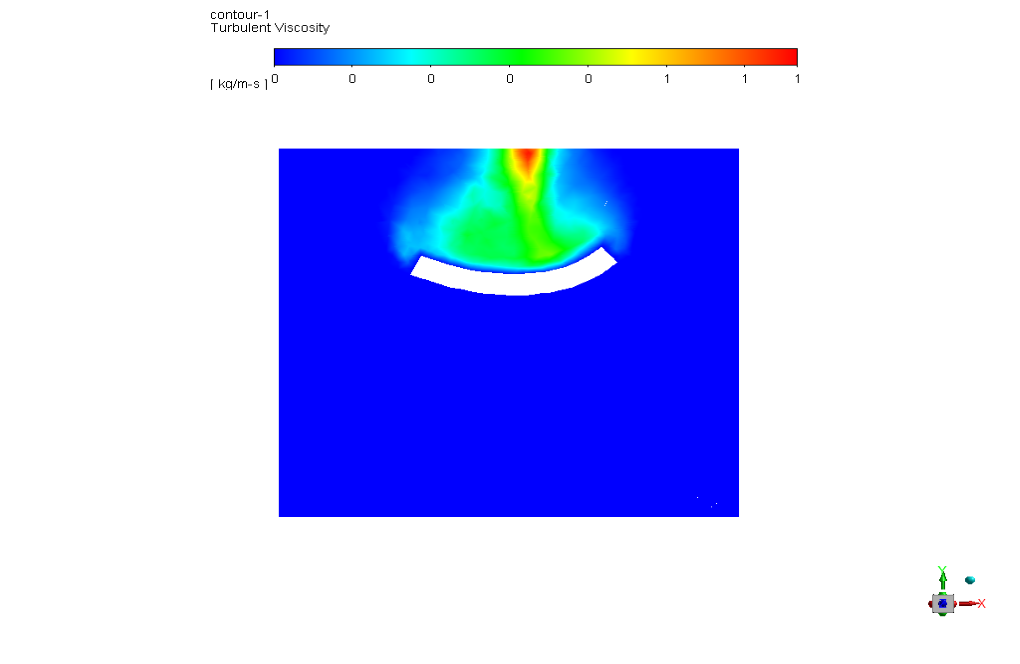

کانتور های سرعت، فشار، دما و …را برای اعداد ماخ ورودی مختلف در انتهای حل بدست آوردیم. بردارهای سرعت، شکل گیری گردابه های جدایش را در پشت تونل نشان می دهند. همچنین به دلیل جدایش جریان، تلاطم جریان پشت تونل قابل توجه و بیشتر از سایر نقاط ناحیه محاسباتی است.
