جریان خون در سرخرگ مسدود شده، شبیه سازی با انسیس فلوئنت

۳۶۰,۰۰۰ تومان تخفیف دانشجویی

  • جریان خون در سرخرگ مسدود شده را با استفاده از نرم افزار انسیس فلوئنت شبیه سازی کردیم.
  • هندسه مدل را به صورت سه‌بعدی با استفاده از نرم افزار انسیس دیزاین مدلر طراحی کردیم.
  • مدل را با نرم افزار انسیس مشینگ مش بندی کردیم.
  • مش بندی از نوع با سازمان (structured) بوده و تعداد 431156 سلول ایجاد شد.
  • از یک تابع گاوسی (Gaussian) برای خط انحناء در ناحیه گرفتگی هندسه رگ استفاده کردیم.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه (جریان خون در سرخرگ مسدود)

هدف از این مسأله، شبیه سازی عددی جریان خون در یک سرخرگ مسدود شده با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) است.

در این مدل‌سازی، یک رگ افقی طراحی شده است که در وسط مسیر جریان خون یک انسداد منحنی وجود دارد. جریان خون تعریف شده در داخل این رگ دارای چگالی 1035 kg/m3 و ویسکوزیته 0.0043 W/m.K است.

مدل حاضر را با استفاده از نرم افزار دیزاین مدلر (Design Modeler) به صورت سه بعدی طراحی کردیم. این مدل از یک رگ سه بعدی تشکیل شده که در وسط آن انسداد وجود دارد. برای ترسیم این رگ گرفتگی از یک خط منحنی استفاده می‌شود که حول محور مرکزی آن می‌چرخد.

برای تعریف این خط منحنی، یک فایل حاوی مجموعه‌ای از نقاط با مختصات خاص وارد می‌شود. این رگ استوانه‌ای شکل است و طول آن 0.18 متر و قطر آن 0.004 متر است.

سپس مش بندی مدل را با استفاده از نرم افزار انسیس مشینگ (ANSYS Meshing) انجام دادیم. مش بندی از نوع با سازمان (structured) بوده و تعدد 431156 سلول ایجاد شده است.

هدف از پروژه حاضر، بررسی اختلاف فشار ایجاد شده در مسیر جریان خون در داخل رگ به دلیل گرفتگی عروق است.

روش‌های استفاده شده

برای رسم رگ در کار حاضر، یک خط منحنی تعریف شده است. این خط منحنی براساس تابع گاوسی (Gaussian) به صورت زیر تعریف می‌شود. این تابع گاوسی نشان دهنده تغییر در مقدار شعاع رگ در راستای محور افقی رگ است.

blood flow

این تابع به مختصات افقی (z) بستگی دارد و درصد گرفتگی آن (st) برابر 0.90 و شیب آن (σ) در ناحیه گرفتگی برابر با 0.85 است. جریان خون با دبی جرمی 0.013662 kg/s وارد رگ می‌شود.

نتایج

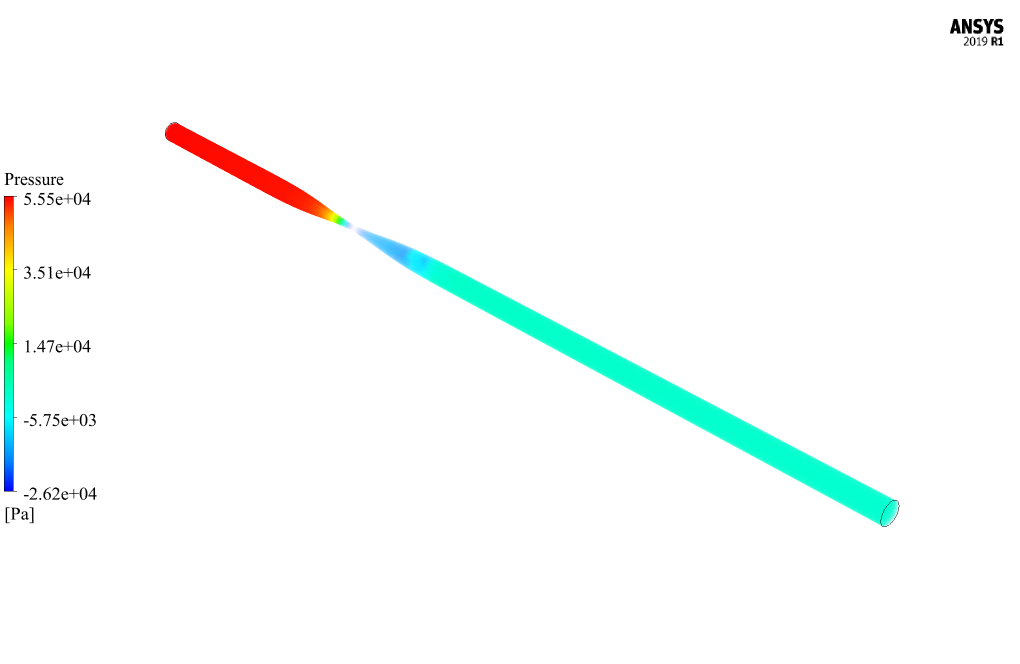

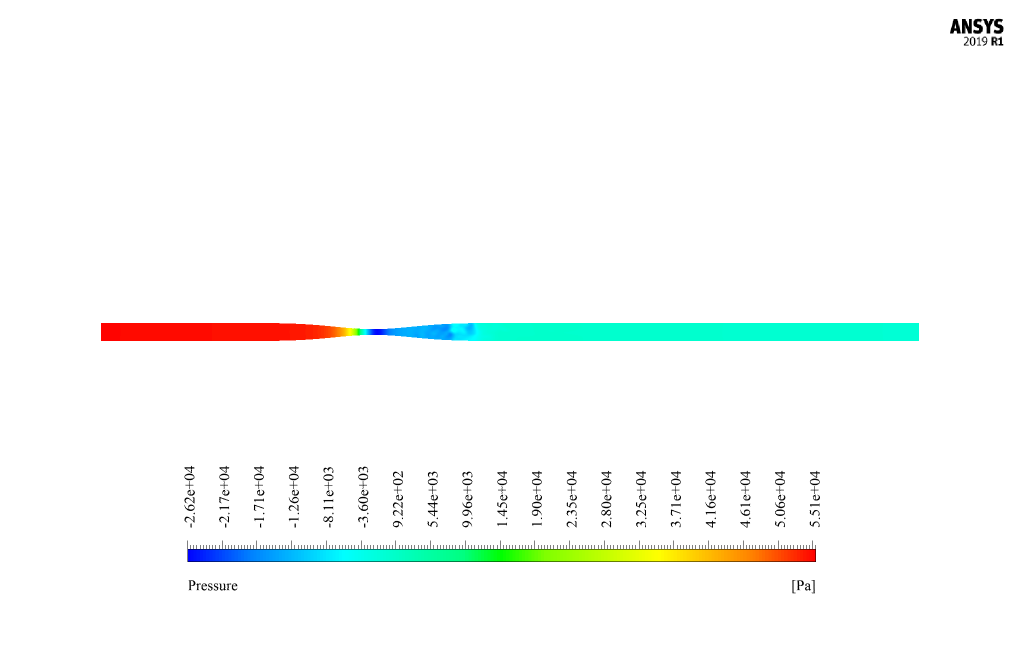

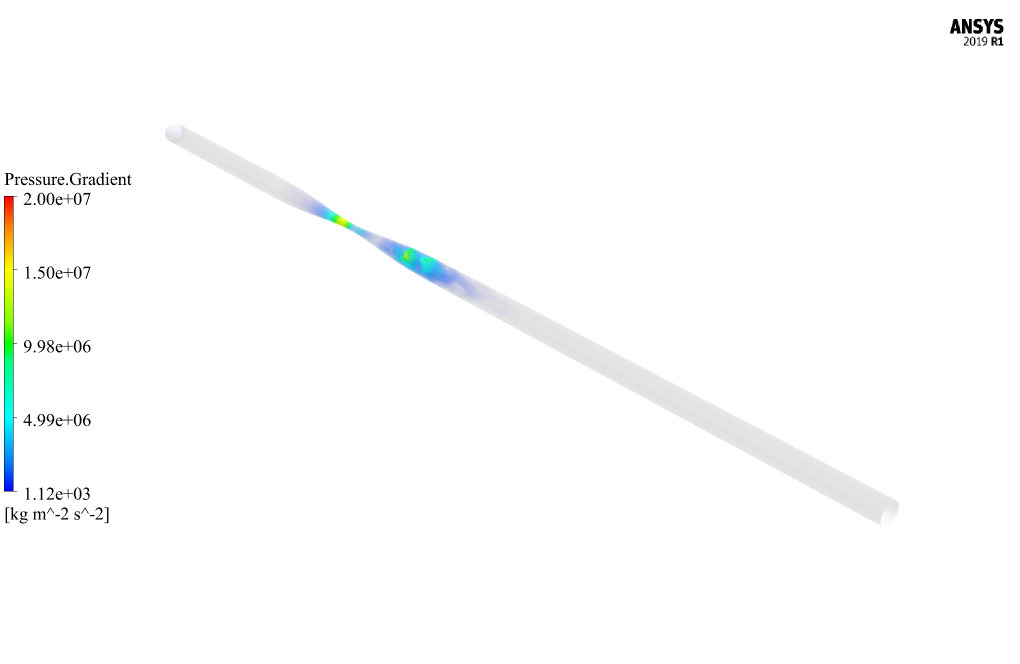

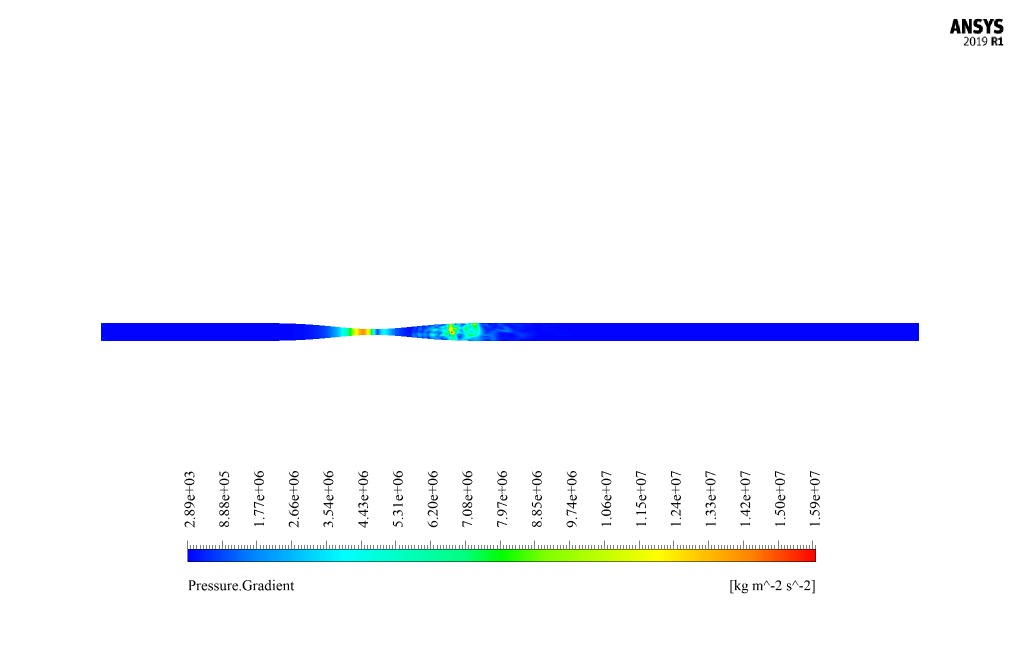

پس از فرآیند حل، کانتورهای (contour) دو بعدی و سه بعدی مربوط به فشار، سرعت و گرادیان فشار را به دست می‌آوریم. همچنین نموداری از تغییرات میزان فشار استاتیکی در امتداد محور مرکزی این رگ افقی به دست می‌آید. برای رسم نمودار مربوطه، جهت طولی را بی‌بعد تعریف کرده‌ایم.

نتایج نشان می‌دهد که بیشترین میزان افت فشار در مسیر عبور از ناحیه گرفتگی رگ رخ می‌دهد.

blood flow
