حرکت گلوله با Dynamic Mesh، شبیه سازی با انسیس فلوئنت

۱,۰۹۲,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی حرکت یک گلوله با متد Dynamic Mesh در نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته شده است.
  • مدل ایجاد شده دو بعدی بوده و توسط نرم افزار ANSYS Design Modeler ترسیم شده است.
  • شبکه این پروژه توسط نرم افزار ANSYS Meshing ایجاد شده، مش بدون ساختار بوده و تعداد المان های آن 13040 می باشد.
  • حل به صورت گذرا (Transient)، انجام شده است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه حرکت گلوله با Dynamic Mesh

در این پروژه، به شبیه سازی حرکت گلوله با Dynamic Mesh توسط نرم افزار ANSYS Fluent (انسیس فلوئنت) پرداخته ایم. سرعت گلوله 2850 فوت بر ثانیه است. مدل Dynamic Mesh (مش پویا)  حرکت گلوله ای را شبیه سازی می کند که در آن سلول های شبکه در هر مرحله زمانی مشبک می شوند.

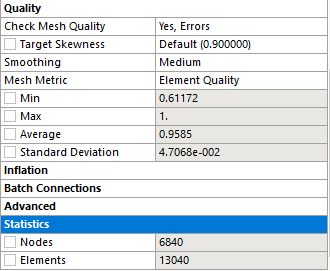

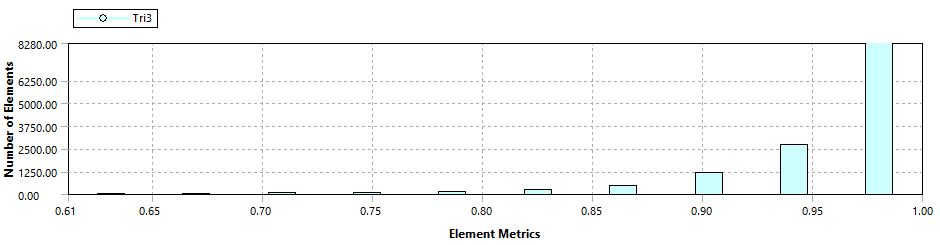

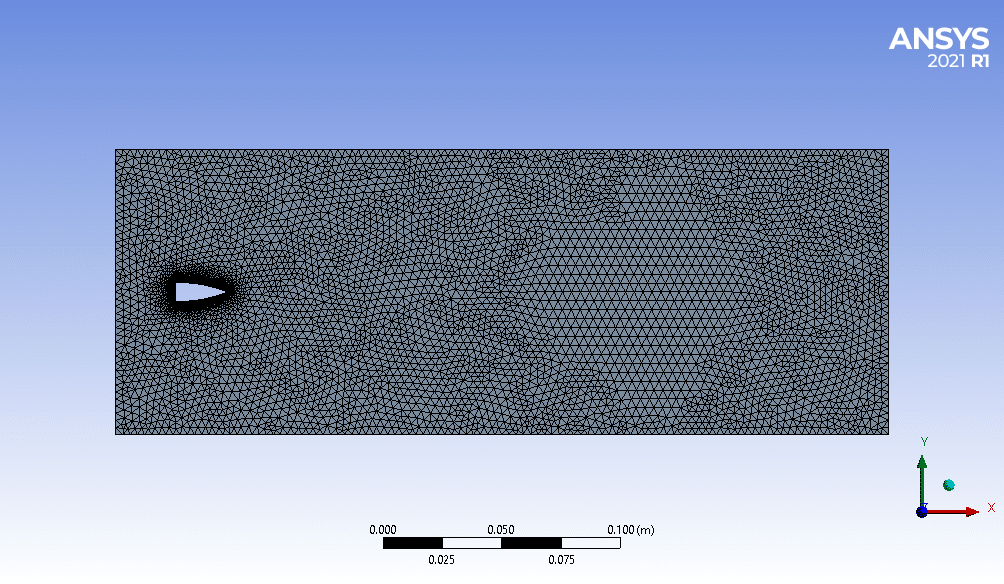

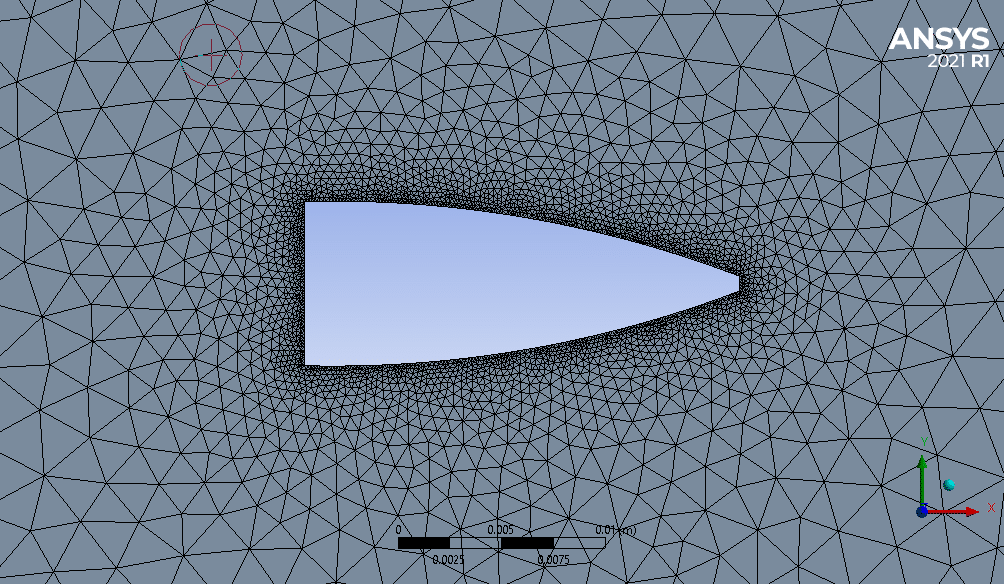

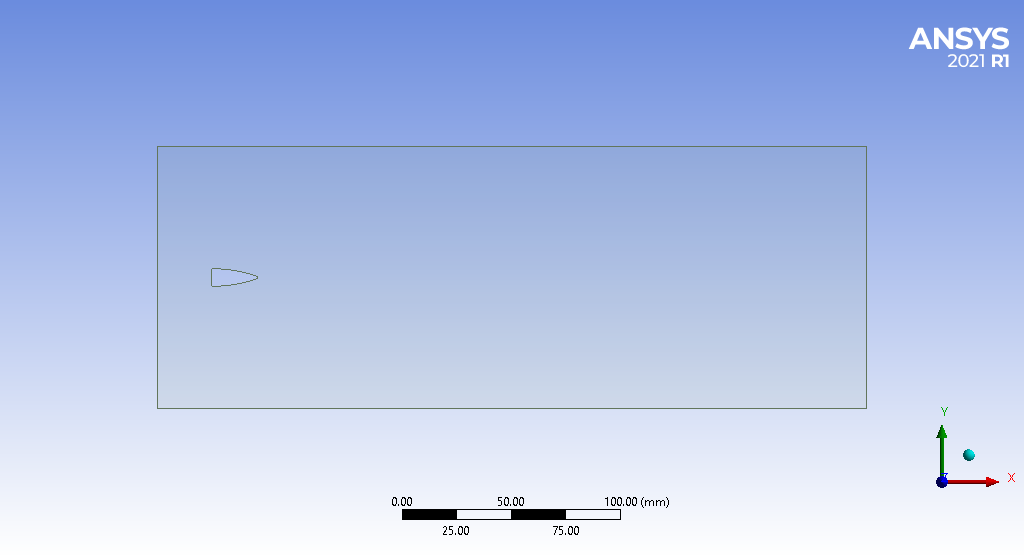

از نرم افزار ANSYS Design Modeler برای ایجاد هندسه این پروژه استفاده شده است. طول گلوله 21 میلی متر و ارتفاع آن 7.92 میلی متر می باشد. برای تولید مش از نرم افزار ANSYS Meshing استفاده کرده ایم و به دلیل استفاده از متد داینامیک مش، برای آن که مش توانایی تغییر داشته باشد (Remeshing) از المان های مثلثی (مش بدون ساختار) استفاده شده است. تعداد سلول های محاسباتی 13040 می باشد.

روش های استفاده شده

شبیه سازی به صورت ناپایا (گذرا، Transient) انجام شده است  تا رفتار سیال را در طول زمان ثبت کند. همچنین در این شبیه سازی از حلگر مبتنی بر چگالی به دلیل تراکم پذیری جریان کاری استفاده کرده ایم. . سرعت گلوله 2850 فوت بر ثانیه است که دقیقاً برابر با عدد ماخ 2.531 است. این دلیل خوبی برای انتخاب گزینه گاز ایده آل برای چگالی هوا برای مدل سازی تراکم پذیری آن است. اثرات شتاب گرانشی نادیده گرفتهشده و  علاوه بر این، ماژول مش پویا (Dynamic Mesh) به کار رفته است.

نتایج

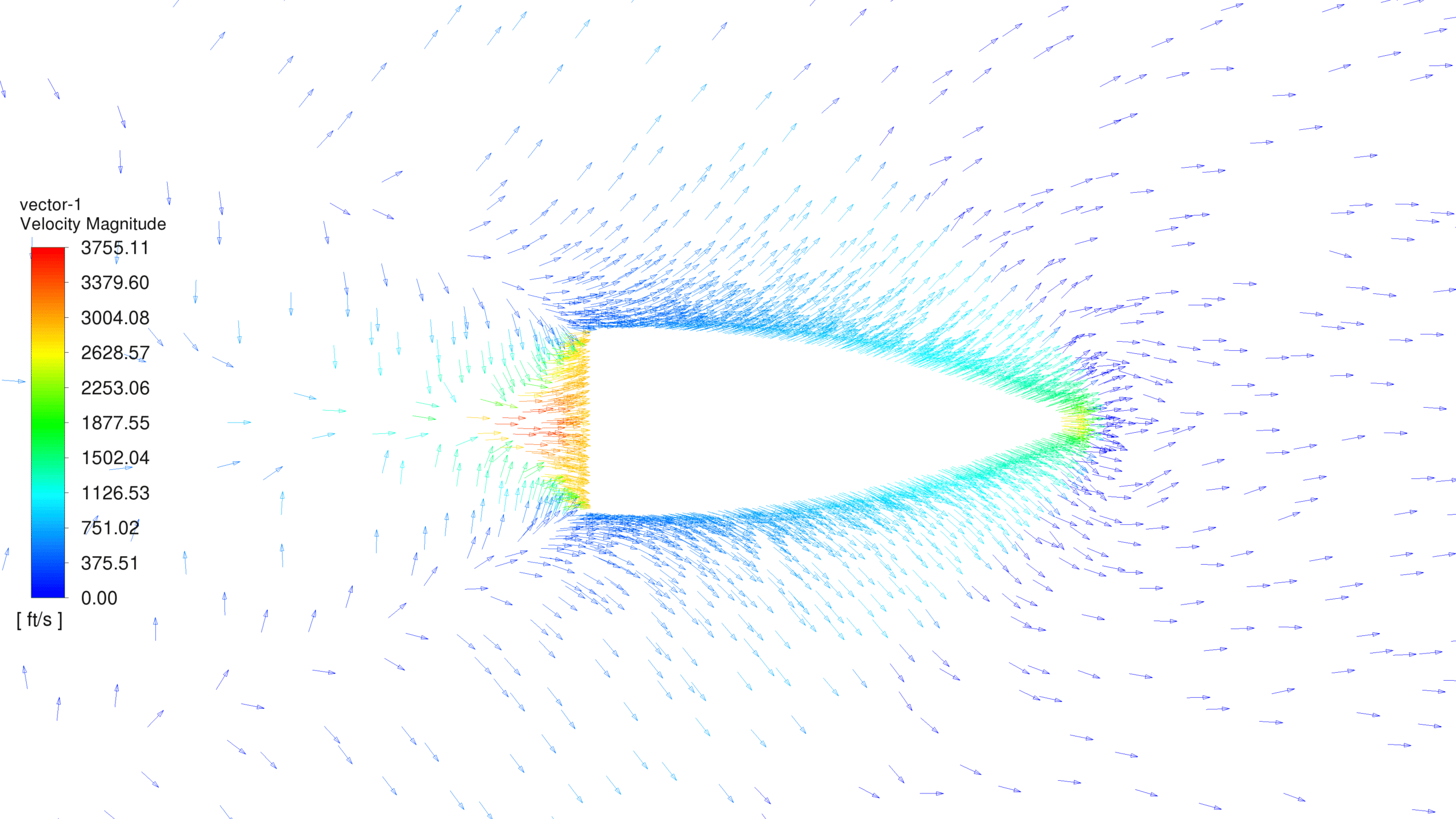

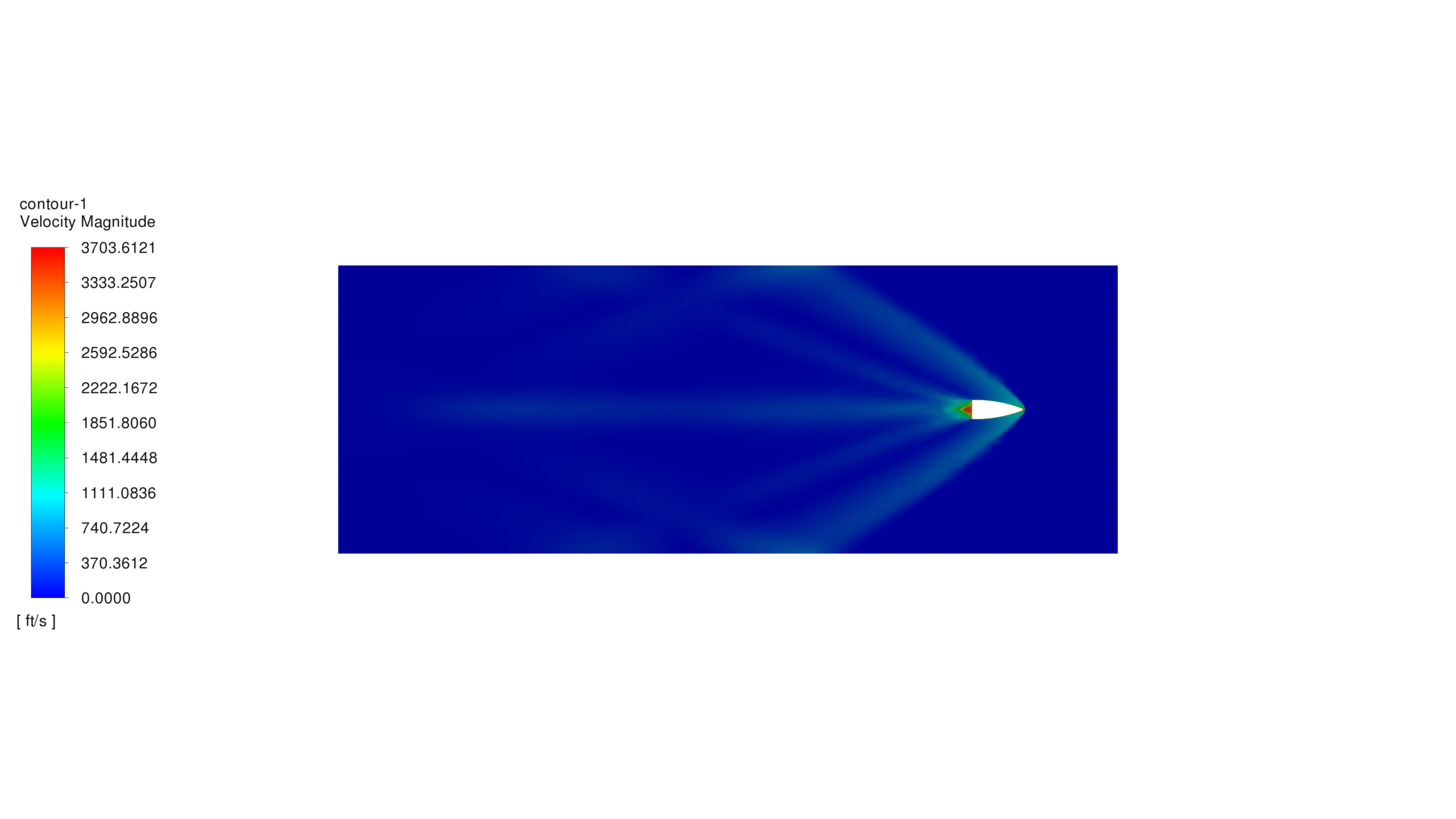

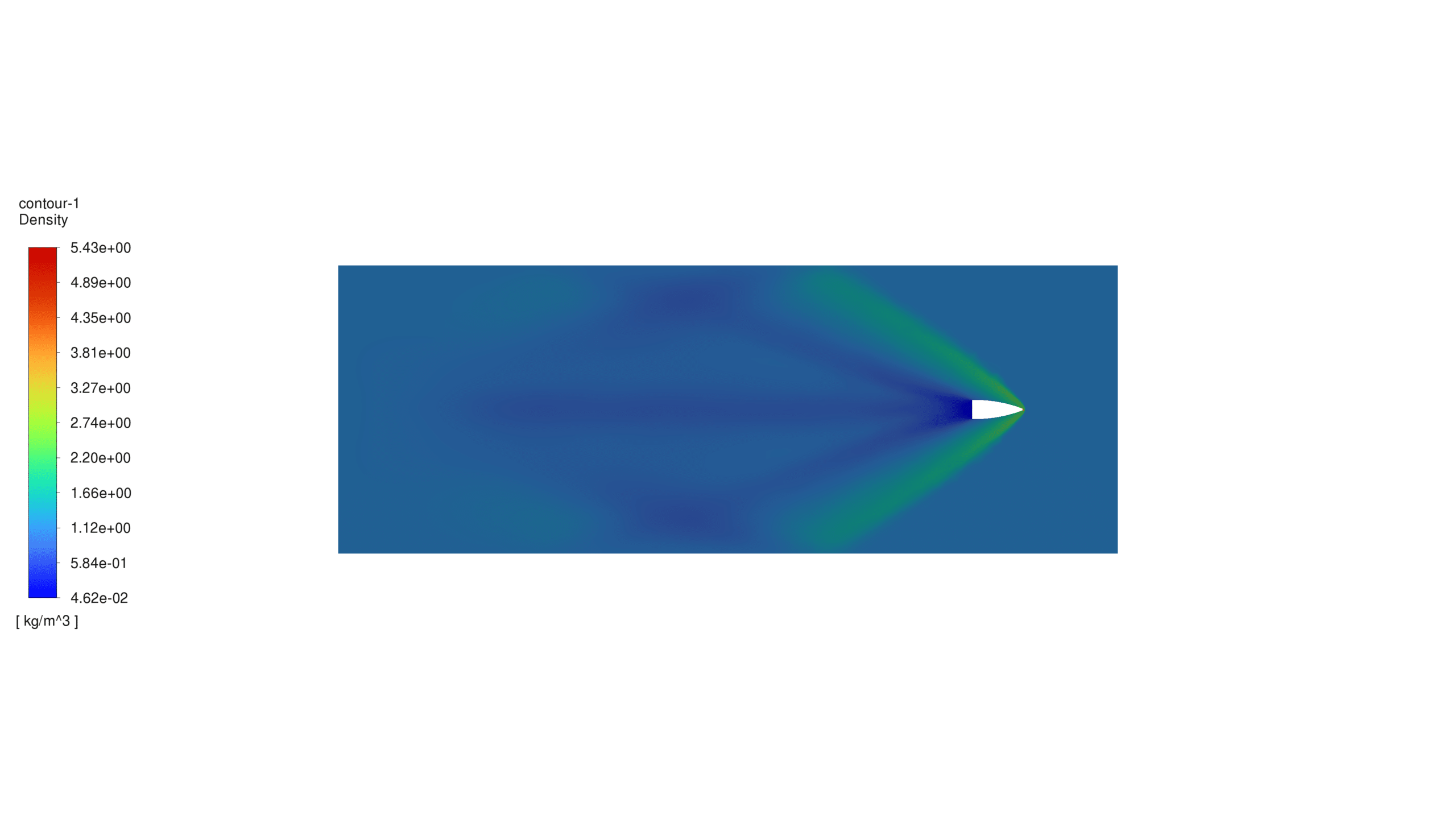

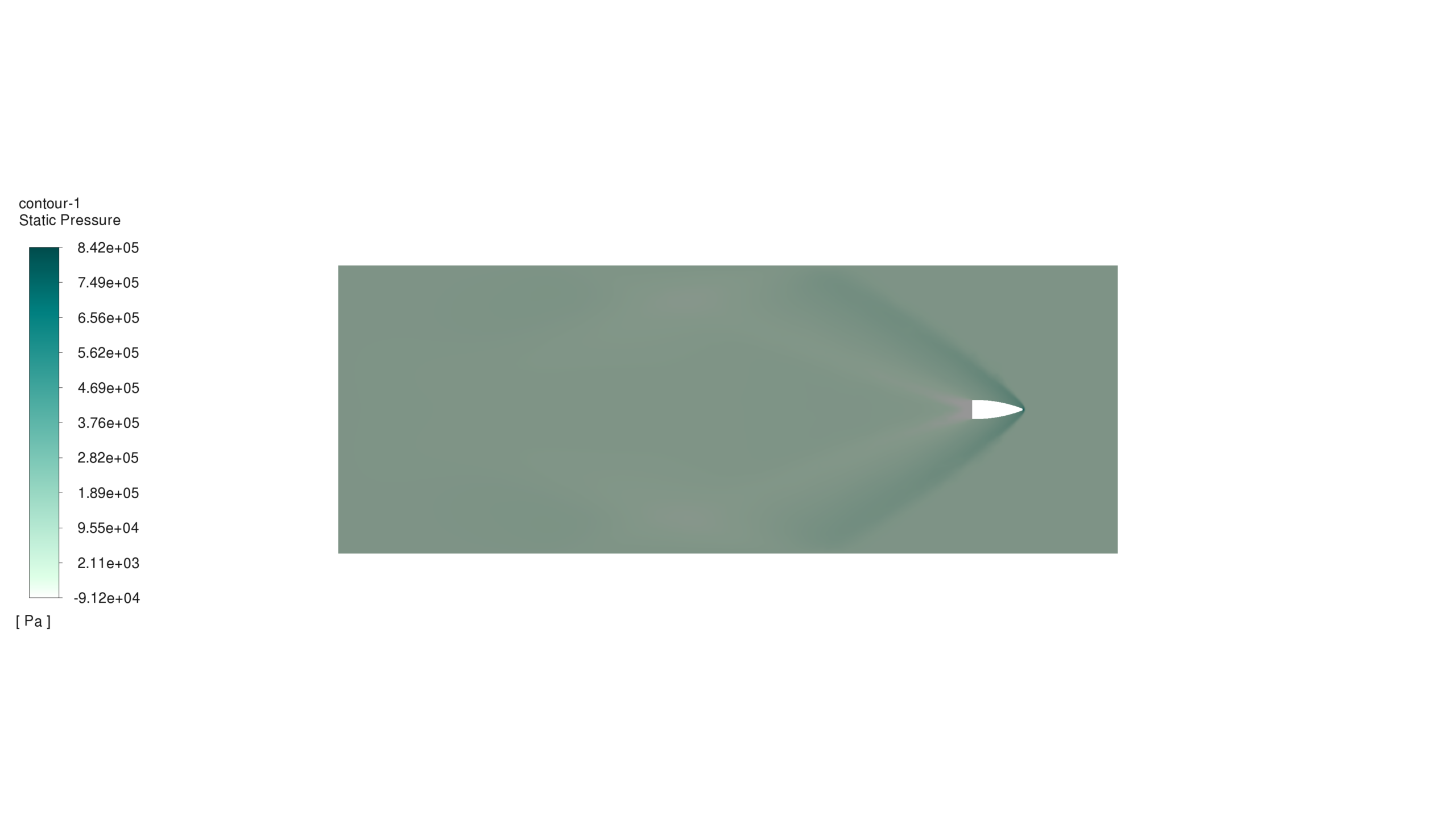

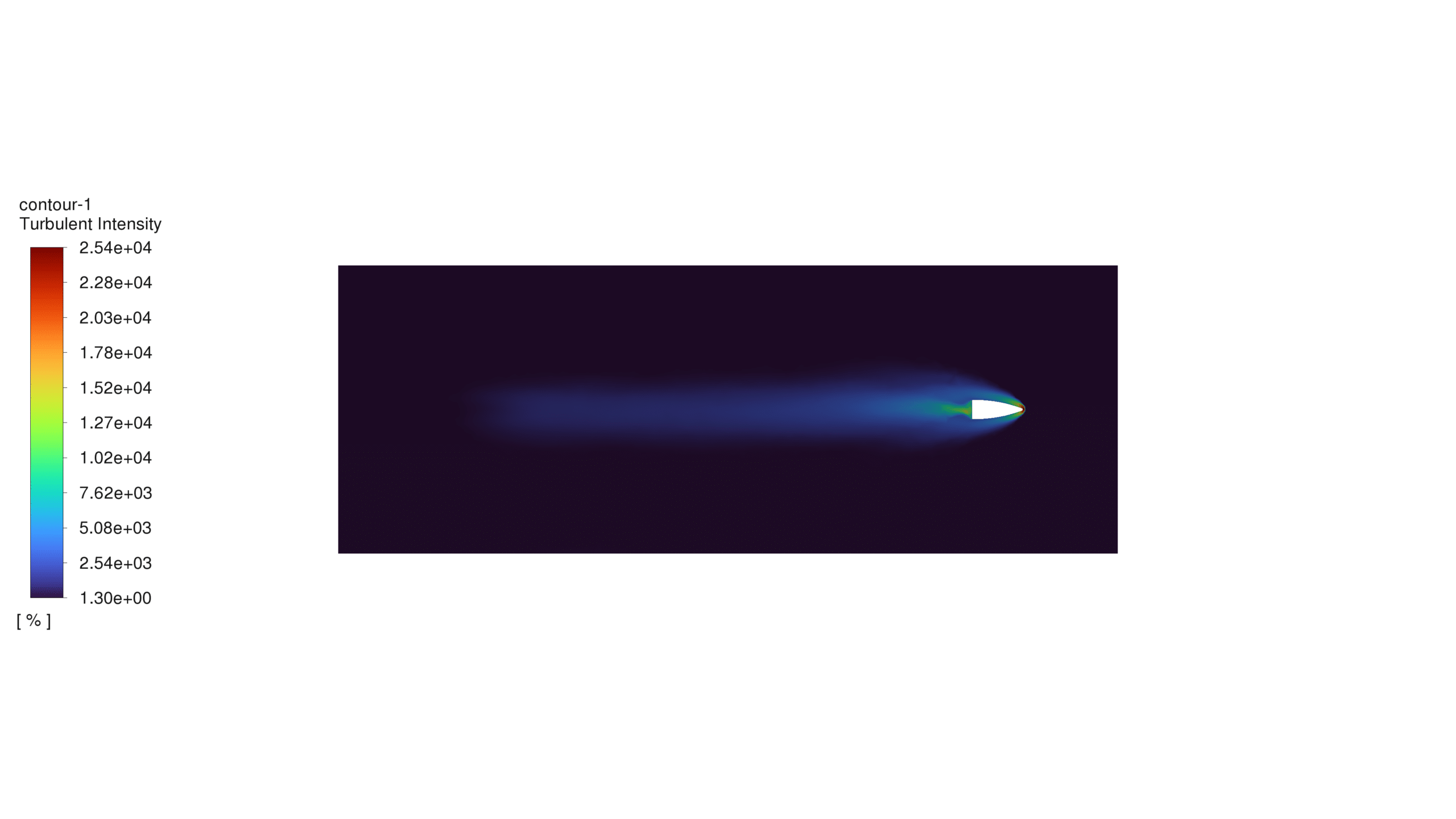

در پایان فرآیند حل، کانتور های دوبعدی فشار، دما و سرعت به دست آمدند. همچنین، المان های مش در هر پنج مرحله زمانی قابل مشاهده هستند و در شروع هر مرحله زمانی تغییر شکل می‌دهند. بر خلاف سایر مدل های موجود در نرم افزار ANSYS Fluent، گلوله در حال حرکت است و هوا ساکن است. حرکت فشار و سرعت هوا در پشت گلوله که در اثر موج ضربه ای در اثر شکستن دیوار صوتی ایجاد می شود قابل توجه است. انیمیشن مرتبط با حرکت گلوله با تغییر سرعت در دامنه به نمایش گذاشته شده است.
