ماده تغییر فاز دهنده (PCM) در مبدل حرارتی پره دار پوسته و لوله، شبیه سازی با انسیس فلوئنت
۷۲۶,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی عملکرد ماده تغییر فاز دهنده (PCM) در مبدل حرارتی پره دار پوسته و لوله توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler طراحی کردیم .
- مش بندی رابا نرم افزار ANSYS Meshing انجام دادیم.
- نوع مش بدون ساختار بوده و تعداد سلول های محاسباتی آن 2989887 می باشد.
- از مدل Solidification and Melting (ذوب و انجماد) استفاده کردیم و ماده تغییر فاز دهنده نوعی پارافین می باشد.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه ماده تغییر فاز دهنده (PCM) در مبدل حرارتی
در این پروژه، به شبیه سازی عملکرد ماده تغییر فاز دهنده (PCM) در مبدل حرارتی پره دار پوسته و لوله توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
هندسه سه بعدی این پروژه را با نرم افزار ANSYS Design Modeler طراحی کردیم و مش بندی آن را با نرم افزار ANSYS Meshing انجام دادیم. نوع مش بدون ساختار بوده و تعداد سلول های محاسباتی آن 2989887 می باشد.
روش های استفاده شده
از آنجایی که PCM های مدل حاضر بر اساس تغییر فاز بین فازهای مایع و جامد هستند، مدل انجماد و ذوب (Solidification and Melting) برای شبیه سازی فعلی استفاده شده است. از آنجایی که فرآیند شبیه سازی زمان بر است، فرآیند شبیه سازی در بازه زمانی 880 ثانیه با گام زمانی 1200 ثانیه انجام می شود.
در مدلسازی فعلی، ماده تغییر فاز دهنده، پارافینی با چگالی برابر با 750 کیلوگرم بر متر مکعب، ظرفیت گرمایی ویژه 2000 j.kg-1.K-1، هدایت حرارتی برابر 0.2 W/m.K و ویسکوزیته برابر با 0.008 kg/m.s می باشد. برای تعریف مدل Solidification & Melting، حداکثر دمایی که در آن فقط فاز مایع غالب است (T_solidus) 314.15 K، حداقل دمایی که در آن فقط فاز مایع غالب است (T_liquidus) 317.15 K و گرمای نهان ذوب حلال است. که در آن گرمای ذوب حلال خالص معادل 255000 j/kg است.
در داخل مخزن، یک لوله مسی به ضخامت 0.001 متر از یک مسیر پیچ در پیچ عبور می کند که وظیفه انتقال حرارت و در نتیجه وقوع تغییر فاز PCM را بر عهده دارد. جریان آب با دبی جرمی 1.4973 کیلوگرم بر ثانیه و دمای 325.15 کلوین در داخل این لوله در نظر گرفته شده است. همچنین پره های ضربدری داخل مخزن در مسیر لوله از مس ساخته شده است.
نتایج

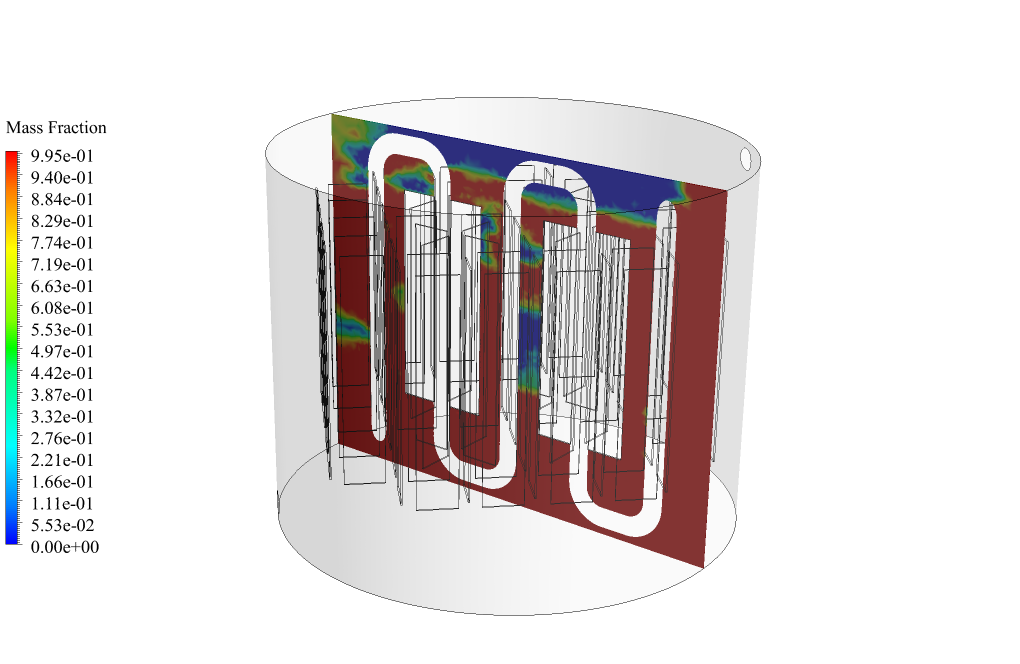

در پایان فرآیند شبیه سازی، کانتورهای دوبعدی مربوط به دما و کسر جرمی مایع به دست آمدند. این کانتور ها در زمان آخرین ثانیه از فرآیند شبیه سازی یعنی 1200 به دست آمده اند.. نتایج به خوبی نشان می دهند که با گذشت زمان و ذوب شدن مواد PCM، انتقال حرارت به خوبی انجام شده و دمای مرکز لوله ها افزایش یافته است.
