مبدل حرارتی مسطح با پره های زیگزاگ ، شبیه سازی با انسیس فلوئنت

۳۶۰,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی یک مبدل حرارتی مسطح با پره های زیگزاگ از طریق نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 4017548 سلول می باشد.
  • معادله انرژی فعال شده است تا توزیعات دمایی محاسبه شوند.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه مبدل حرارتی مسطح با پره های زیگزاگ

در این پروژه، به شبیه سازی یک مبدل حرارتی مسطح با پره های زیگزاگ از طریق نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. این پروژه یک مبدل حرارتی مسطح 4 لایه را با پره های زیگزاگ در هر لایه پررسی می کند.
جریان آب ثابت گرم (T=286.5K) و سرد (T=276.5K) وارد حوزه مسطح می شود، از طریق منطقه تبادل حرارت حرکت می کند و با برخورد با باله های زیگزاگ، جریان گردابی ایجاد می کند. همچنین زمان ماند سیالات و سطوح تماس در وجود این فن های زیگزاگی افزایش می یابد که منجر به انتقال حرارت بیشتر بین جریان سرد و گرم می شود. هر دو جریان با دمای تقریباً مساوی (T=282K) از حوزه تبادل حرارت خارج می شوند.
هندسه مدل حاضر توسط نرم افزار ANSYS Design Modeler ترسیم شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی شده است. مش مدل بدون ساختار است و 4017548 سلول محاسباتی در دامنه وجود دارد.

روش های استفاده شده

در این شبیه سازی معادله انرژی فعال شده است زیرا هدف اصلی این پروژه انتقال حرارت است. همچنین، از آنجایی که ما یک مبدل حرارتی چند لایه داریم، مدل از چندین ناحیه محاسباتی تشکیل شده است. آب در تمام لایه ها اما در دماهای مختلف برای انتقال گرما بین لایه ها جریان دارد.

نتایج شبیه سازی مبدل حرارتی مسطح با پره های زیگزاگ

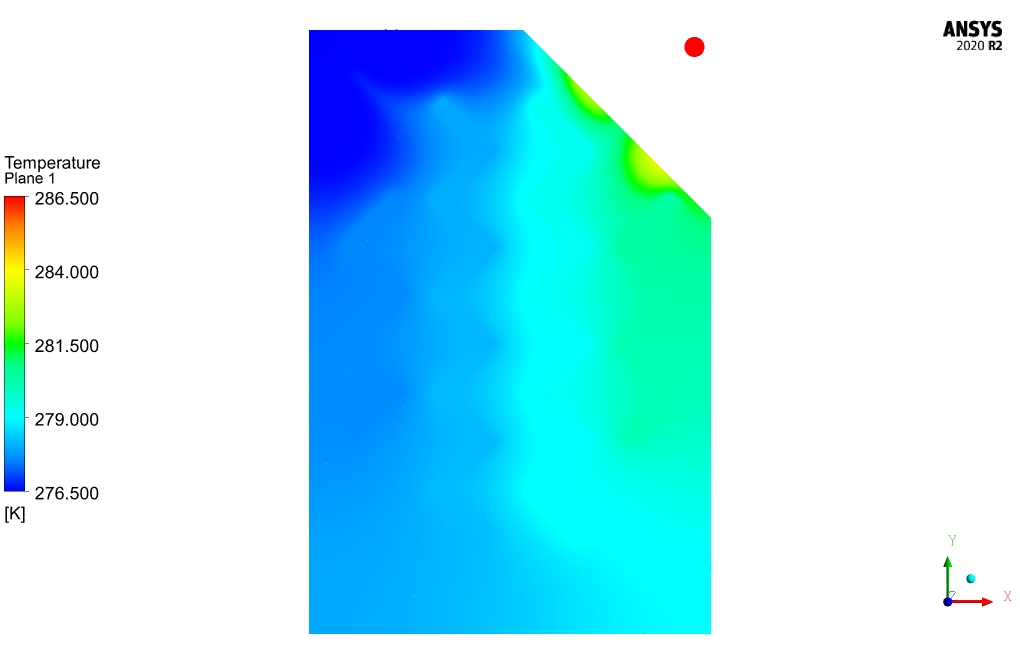

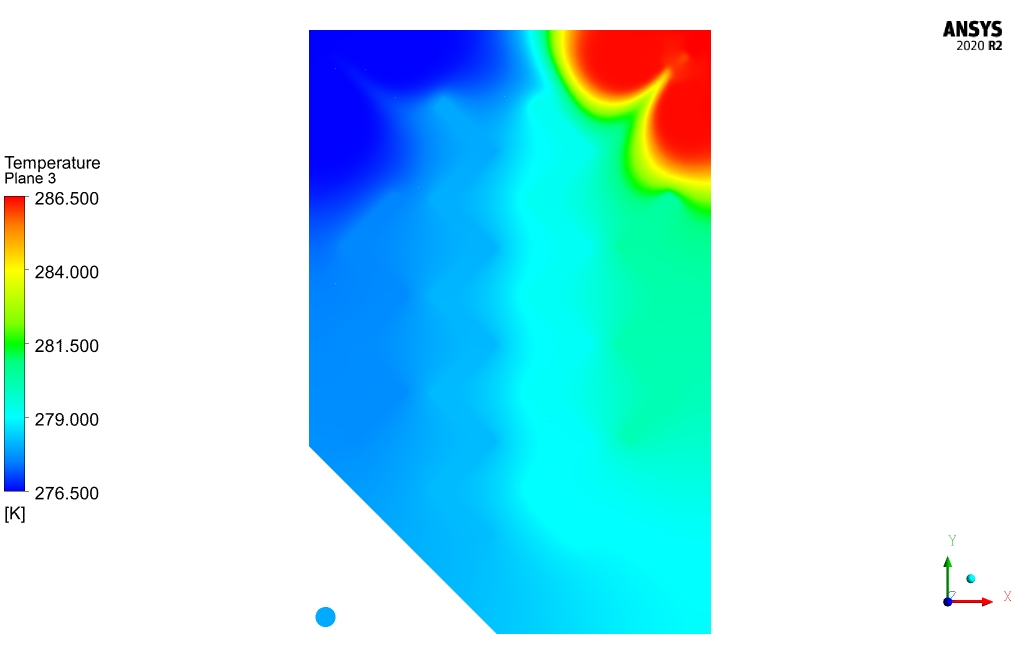

پس از شبیه سازی، کانتورهای دما، سرعت و فشار برای هر لایه مبدل حرارتی به دست می آید. پس از شبیه سازی، خطوط دما، سرعت و فشار برای هر لایه مبدل حرارتی به دست می آید. لایه ها صفحاتی موازی با صفحه XY هستند که 1 تا 4 به عنوان افزایش Z آنها نسبت داده می شود. لایه های 1 و 3 مناطقی هستند که در آن جریان سرد گرم می شود و لایه های 2 و 4 مناطقی هستند که جریان داغ خنک می شود. دمای جریان داغ در ورودی و خروجی به ترتیب 286.2 K و 282.213 K است. دمای جریان سرد در ورودی و خروجی به ترتیب 276.5 K و 282.325 K است. با استفاده از آن، نرخ انتقال حرارت از جریان گرم برابر با 93.8503 وات و نرخ انتقال حرارت از جریان سرد برابر با 94.754 W است که با تقریبی معقول می توان آن را برابر در نظر گرفت.
