  • در این پروژه به شبیه سازی یک مبدل حرارتی توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته شده است.
  • هندسه این پروژه توسط نرم افزار ANSYS Design Modeler ایجاد شده است.
  • مش بندی را با نرم افزار ANSYS Meshing انجام دادیم.
  • مش بدون ساختار بوده و تعداد سلول های محاسباتی 2216379 سلول است.
  • معادله انرژی فعال شده است.
  • انتقال حرارت جا به جایی و انتقال حرارت هدایتی هر دو در دامنه محاسباتی اتفاق افتاده اند. (Conjugated Heat Transfer (CHT))

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه مبدل حرارتی صفحه ای

در این پروژه، به شبیه سازی یک مبدل حرارتی صفحه ای در نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. مبدل حرارتی صفحه ای نوعی از انواع مبدل حرارتی است که از صفحات سری موازی با صفحات فزی در وسط برای تبادل حرارت بین دو سیال تشکیل شده است. سیال در فضای بین دو صفحه مجاور جریان پیدا می کند و این مزیت مبدل حرارتی صفحه ای نسبت به مبدل های حرارتی معمولی است. زیرا سیالات در معرض سطح وسیع تری قرار میگیرند.

در این پروژه چهار صفحه جامد مدل سازی شده و چهار لوله در گوشه صفحات قرار دارد. آب با سرعت های یکسان ولی دماهای مختلف (20 و 40 درجه سانتی گراد) در جهت معکوس در لوله ها جریان پیدا کرده است.

هندسه در نرم افزار ANSYS Design Modeler طراحی شده و بخش جامد آن یک تکه می باشد. ابعاد بخش جامد 2*2 متر و ضخامت آن 0.2 متر است. قطر و طول لوله به ترتیب 0.2 متر و 1و1 متر می باشد. برای مش بندی این پروژه از نرم افزار ANSYS Meshing استفاده کردیم. مشی که ایجاد کردیم بدون ساختار بوده و تعداد سلول های آن 2216379 می باشد.

روش های استفاده شده

به دلیل تراکم ناپذیر بودن جریان، از حل گر فشار مبنا (pressure-based) استفاده کردیم. این شبیه سازی به صورت پایا انجام شده است . اثرات نیروی گرانش را در نظر نگرفتیم و انتقال حرارت جا به جایی (Convection Heat Transfer) بین آب و لوله و انتقال حرارت هدایتی (Conduction Heat Transfer) در بخش های جامد را شبیه سازی کردیم. بنابرین Conjugated heat transfer یا همان CHT شبیه سازی شده است.

نتایج

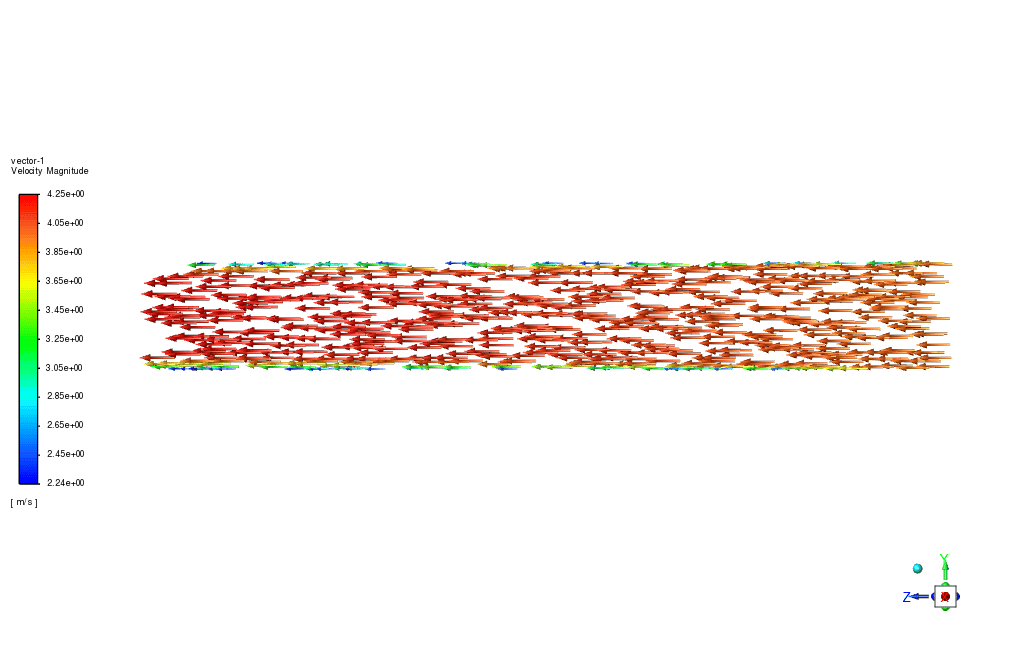

در پایان فرآیند حل،  کانتور ها و بردارهای دو بعدی مربوط به فشار آب، دما، انرژی جنبشی آشفتگی و سرعت به دست آمدند. همانطور که نشان داده شده است، آب از طریق لوله های 200k و 400k به عنوان نمادی از دماهای بالا و پایین در جهت مخالف جریان می یابد. اولین روش انتقال حرارت، همرفت است که بین دیواره سیال و لوله است. سپس نوبت هدایت است. گرمایی که از انتقال آب به داخل جامد به دلیل پدیده رسانایی داده می شود. گرادیان دما از طریق خطوط کانتور در شکل ها قابل مشاهده است. لازم به ذکر است که سرعت سیال یک پارامتر مهم برای تأثیر بر انتقال حرارت است. هر چه سرعت جریان آب بیشتر باشد، انتقال حرارت همرفتی بیشتری دارد.
