ماده تغییر فاز دهنده (PCM) بین دو لوله استوانه ای هم مرکز،شبیه سازی با انسیس فلوئنت

۵۴۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی ماده تغییر فاز دهنده (PCM) بین دو لوله استوانه ای هم مرکز، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با استفاده از نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با استفاده از نرم افزار ANSYS Meshing انجام شده است.
  • نوع مش ساختار یافته بوده و تعداد سلول های محاسباتی آن 360000 سلول می باشد.
  • این شبیه سازی به صورت وابسته به زمان (ناپایا، گذرا، Transient) انجام شده است.
  • از مدل ذوب و انجماد (Solidification and Melting) برای تعریف ماده تغییر فاز دهنده استفاده شده است.





بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه ماده تغییر فاز دهنده (PCM) بین دو لوله استوانه ای هم مرکز

در این پروژه، به شبیه سازی ماده تغییر فاز دهنده (PCM) بین دو لوله استوانه ای هم مرکز، با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است. طول و عرض ناحیه محاسباتی 50 سانتی متر و ارتفاع آن 300 سانتی متر است. مش بندی این مدل هندسی با نرم افزار ANSYS Meshing انجام شده است. نوع مش سازمان یافته است و تعداد سلول های محاسباتی آن 360000 سلول می باشد.

روش های استفاده شده

در این پروژه، ماده تغییر فاز دهنده داخل دو دیوار استوانه ای گیر افتاده است و دیواره داخلی دمای بالایی دارد.  خواص PCM به عنوان تابعی از دما تعریف می شود. همچنین دمای دیواره گرم شده بر اساس فاصله از مرز ورودی تغییر می کند و باعث ایجاد پروفیل ذوب غیر یکنواخت می شود.
مدل RNG k-epsilon برای حل معادلات سیال آشفته استفاده شده است. معادله انرژی به منظور محاسبه تغییرات دما فعال شده است.
این شبیه سازی به صورت

نتایج شبیه سازی ماده تغییر فاز دهنده (PCM) بین دو لوله استوانه ای هم مرکز

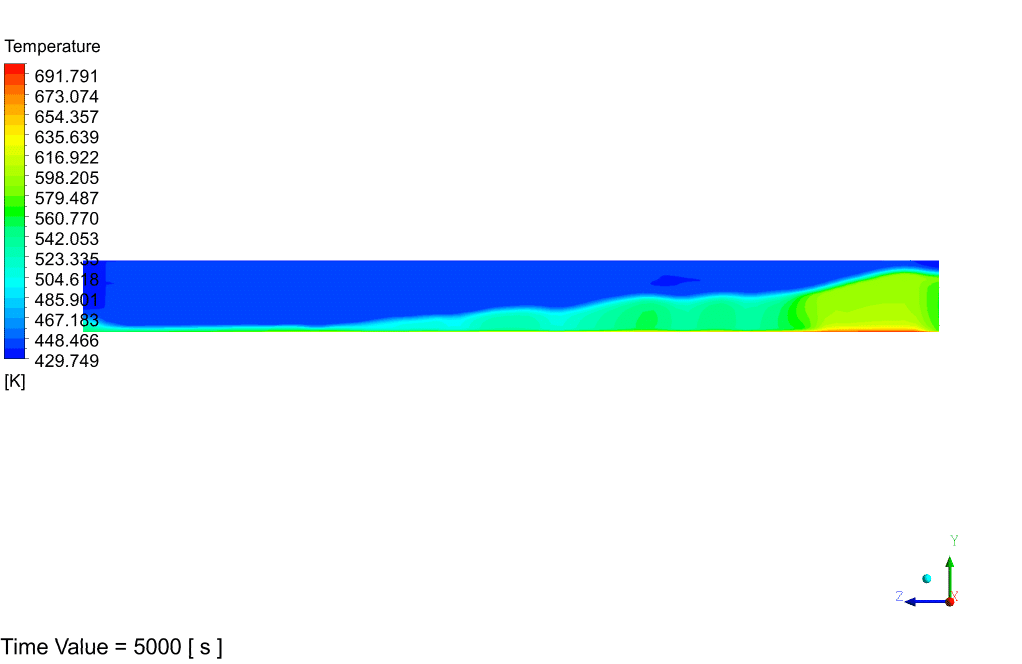

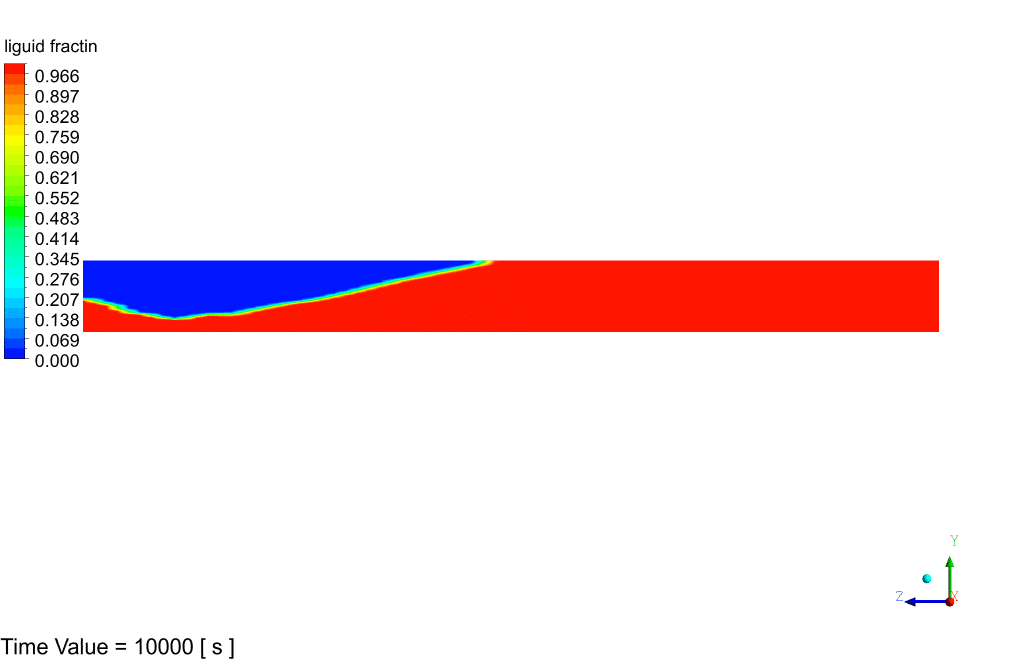

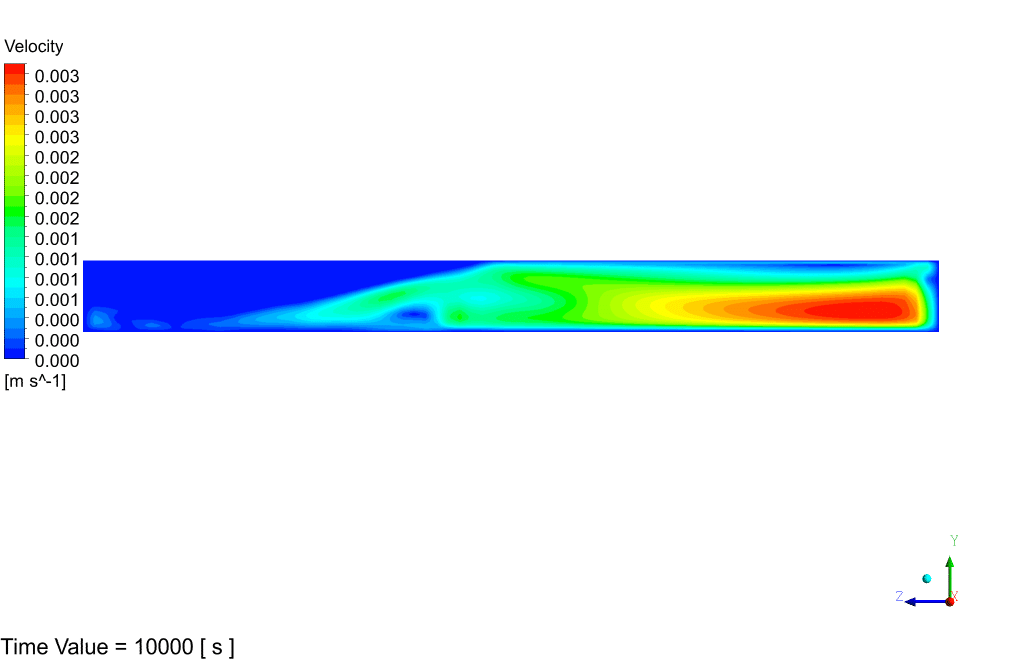

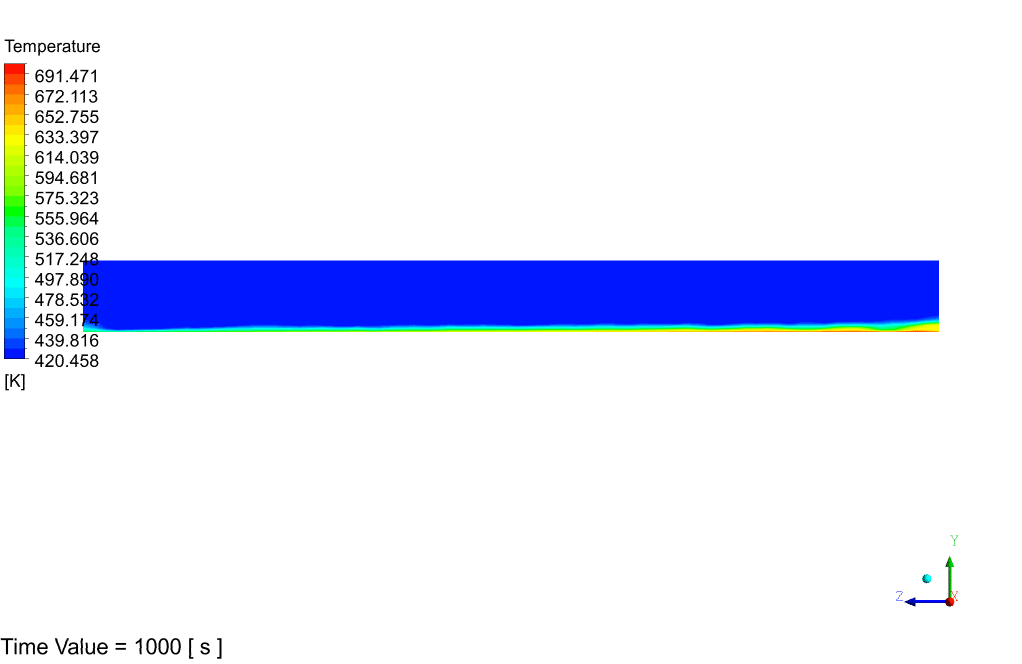

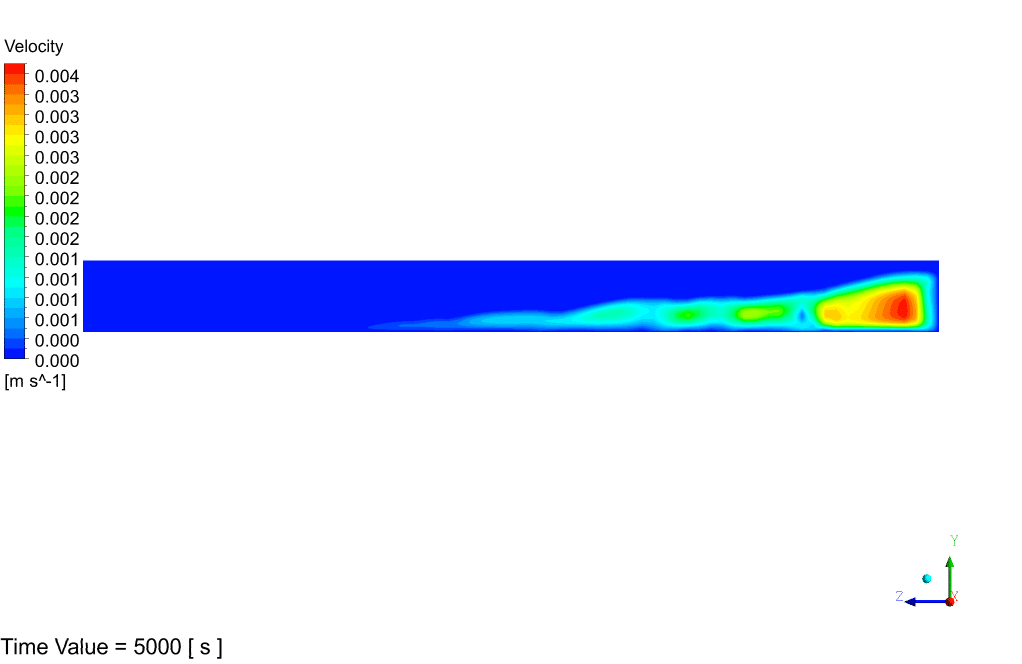

پس از حل، کانتورهای دو بعدی مربوط به سرعت، دما و کسر حجمی مایع به دست آمدند. به عنوان مثال، بر اساس کانتور کسر حجمی مایع، می‌توانیم ببینیم که ماده PCM نزدیک دیواره داغ به دلیل افزایش دما تغییر فاز می‌دهد و از جامد به مایع تبدیل می‌شود و یک لایه مایع تشکیل می‌دهد. به تدریج ضخامت این لایه افزایش می یابد.
