مدیریت حرارتی ساختمان با PCM در دیوار، شبیه سازی با انسیس فلوئنت

۵۴۶,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه به شبیه سازی مدیریت حرارتی ساختمان با PCM در دیوار، با استفاده از نرم افزار انسیس فلوئنت پرداخته شده است.
  • هندسه این پروژه توسط نرم افزار Design Modeler طراحی شده و مش آن با نرم افزار ANSYS Meshing ایجاد شده است.
  • شبکه ایجاد شده سازمان یافته بوده و تعداد سلول های محاسباتی 193500 سلول می باشد.
  • این پروژه به صورت وابسته به زمان (Transient) انجام شده است.
  • مدل ذوب و انجماد (Solidification & Melting) در این پروژه استفاده شده است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه مدیریت حرارتی ساختمان با PCM

مواد تغییر فاز دهنده، موادی هستند که در حین ذوب و انجماد انرژی کافی آزاد یا جذب می کند. آنها در دماهای خاصی ذوب و منجمد می شوند و این موضوع موجب می شود که برای کنترل دما مناسب باشند.  PCM ها می توانند انرژی گرمایی قابل توجهی را در حین ذوب جذب کنند و گرمای جذب شده را هنگام انجماد از خود خارج کنند. PCM ها کاربردهای زیادی دارند که در آن ذخیره انرژی و دمای پایدار مورد نیاز است. مثال هایی برای کاربرد های این مواد، شامل پدهای گرمایشی، استفاده به عنوان خنک کننده برای جعبه های سوئیچ تلفن و پارچه های موجود برای ملافه و لباس می باشد.
در این پروژه یک اتاق مربع شکل با دیواری متشکل از 3 لایه مواد مختلف شبیه سازی شده است. لایه های دیوار آجر، تری متیل اتان/آب (PCM) و بتن از لایه بیرونی به درونی هستند. سطح بیرونی آجر در معرض شار حرارتی 100 w/m2 قرار دارد. آجر، تری متیل اتان/آب و بتن دارای رسانایی حرارتی پایینی هستند به طوری که دمای اتاق در برابر هر گونه تغییر حرارتی سریع، مقاومت می کند.
هندسه این پروژه یک  مکعب مربع است که ابعاد آن 3*3*3 متر می باشد. متشکل از 3 لایهمی باشد که هرکدام از این لایه ها 10 سانتی متر ضخامت دارند. برای ساخت هندسه از نرم افزار ANSYS Design Modeler  استفاده شده است. همچنین برای شبکه بندی آن از  نرم افزار ANSYS Meshing استفاده کرده ایم. شبکه ساختاریافته می باشد و تعداد سلول های محاسباتی آن 193500 است.

روش های استفاده شده

در این پروژه از مدل انجماد و ذوب (Solidification and Melting) برای شبیه سازی بارگذاری ماده تغییر فازدهنده استفاده می شود. حلگر مبتنی بر فشار به دلیل تراکم ناپذیری سیال استفاده شده است. همچنین شبیه سازی به صورت وابسته به زمان انجام شده است (Transient)  بنابراین به صورت Transient انجام شده است و از اثرات گرانش صرف نظر شده است.

نتایج

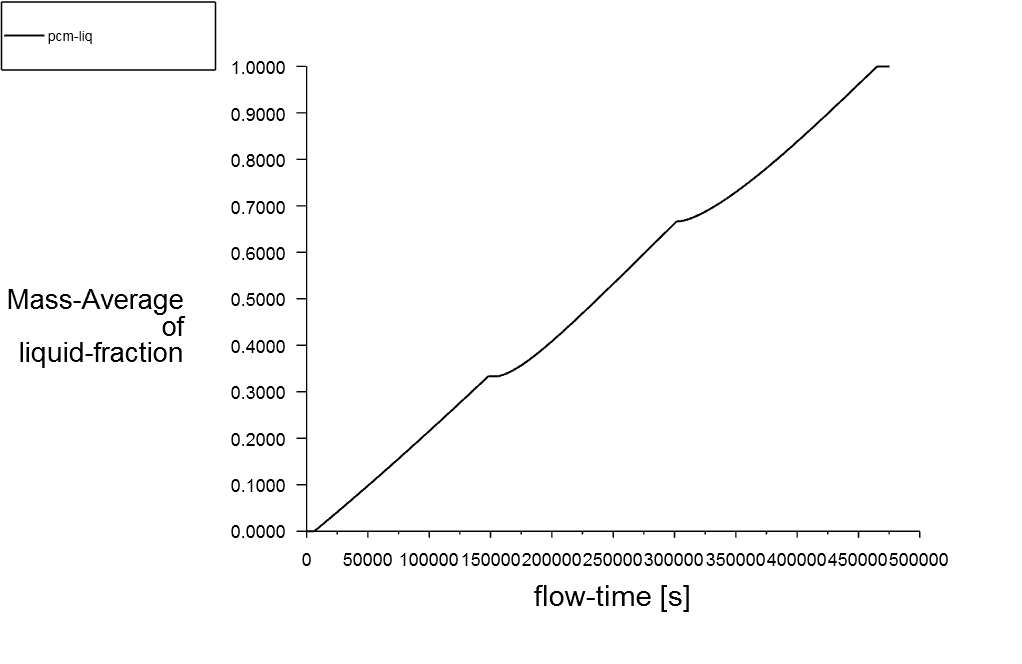

در پایان فرآیند حل، کانتورهای دو بعدی مربوط به فشار آب، دما، انرژی جنبشی آشفتگی و سرعت به دست آمدند. همانطور که نشان داده شده است، حدود 6 روز طول می کشد تا کسر حجمی برابر با 1 شود. این بدان معناست که تمام مواد تغییر فاز (تری متیل الیتان/آب) به طور کامل ذوب می شوند. این نمودار، در واقع زمان مورد نیاز مواد برای ذخیره انرژی که از تشعشع دریافت می کند را نشان می دهد. همچنین دمای داخل خانه به کندی افزایش می یابد که به دلیل رسانایی کم اجزای دیوار (آجر، تری متیل اتان/آب، بتن) است. این شبیه سازی توانایی PCM را در ذخیره انرژی و سپس استفاده در زمان مناسب و در نتیجه کاهش مصرف انرژی و توان تایید می کند.

مدیریت حرارتی ساختمان با PCM
