  • در این پروژه، به شبیه سازی اثر تابش خورشیدی روی مخزن بنزین با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing ایجاد شده است و تعداد سلول های محاسباتی 1084263 سلول می باشد.
  • از مدل P1 تشعشع و ردیابی اشعه خورشیدی (Solar Ray Tracing) برای اعمال اثر تشعشع استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه اثر تابش خورشیدی روی مخزن بنزین

در این پروژه، به شبیه سازی اثر تابش خورشیدی روی مخزن بنزین با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
در این مدل، یک مخزن سوخت در داخل یک منطقه محاسباتی حاوی جریان هوا است. جریان هوا با سرعت 10 متر بر ثانیه و دمای 15/318 کلوین وارد ناحیه محاسباتی شده و با مخزن برخورد می کند. در این پروژه تاثیر تابش بر مدل در نظر گرفته شده است. از ویژگی های تابش خورشید بر روی سطوح و اجسام می توان به طول جغرافیایی 2605/36 درجه، عرض جغرافیایی 6168/59 درجه و منطقه زمانی معادل 5/4 اشاره کرد. زمان تشعشع در بخش تاریخ و زمان 13:08 روز هفدهم ماه هشتم میلادی تعریف شده است. این شبیه سازی در دو حالت هندسی متفاوت انجام شده است. در حالت اول، هیچ لایه پوششی برای مخزن بنزین در نظر گرفته نشده است. در حالت دوم، یک لایه پوششی 0.003 متری برای محیط مخزن استفاده می شود.
هندسه مدل حاضر توسط نرم افزار ANSYS Design Modeler ترسیم شده است. مدل حاضر از یک مخزن استوانه ای شکل برای ذخیره سازی بنزین تشکیل شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی شده است. مش مدل بدون ساختار است و 1084362 سلول ایجاد شده است.

روش های استفاده شده

از آنجایی که هدف از این مسئله بررسی تأثیر تابش خورشید بر مخزن است، از مدل تشعشع استفاده شده است. مدل تابش از نوع P1 است و حالت ردیابی اشعه خورشیدی نیز فعال شده است. مدل P1 برای مواردی استفاده می‌شود که استقلال جهت در معادلات انتقال حرارت تشعشع ادغام می‌شود، که منجر به یک معادله پراکندگی (scattering) یا انتشار (emission) برای تابش تصادفی می‌شود. مزایای آن این است که معادله انتقال حرارت تشعشع حتی با CPU های کم به راحتی حل می شود، شامل اثرات پراکندگی نور مانند اثرات ذرات یا قطرات آب یا دوده می شود و در موارد با ضخامت بالا به خوبی عمل می کند. مدل بار خورشیدی (solar load model) نیز برای فعال کردن بار حرارتی انرژی خورشیدی استفاده شده است.

نتایج شبیه سازی اثر تابش خورشیدی روی مخزن بنزین

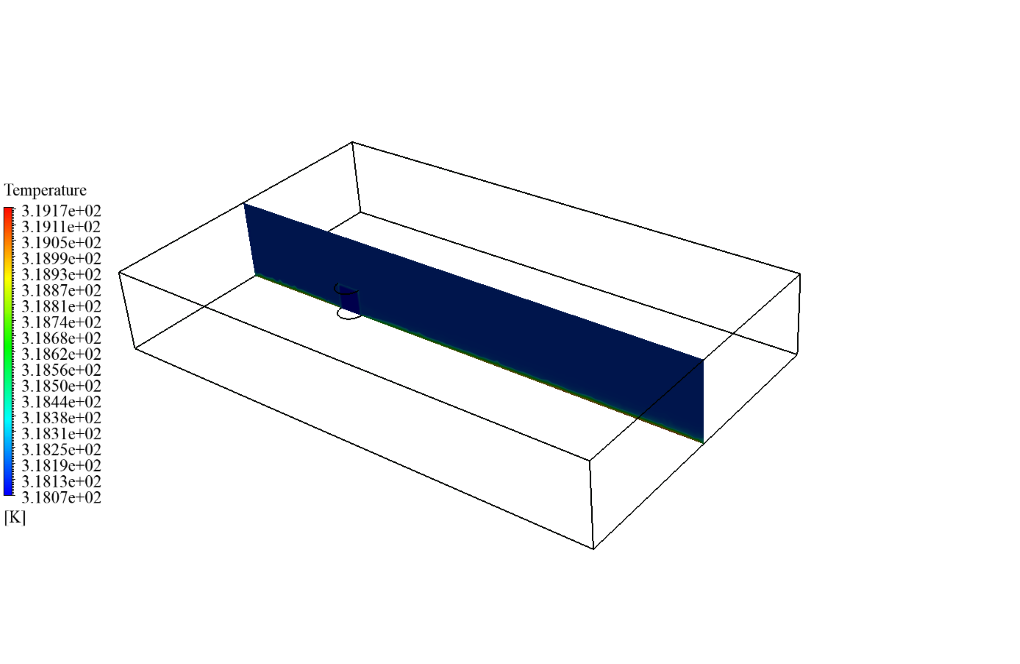

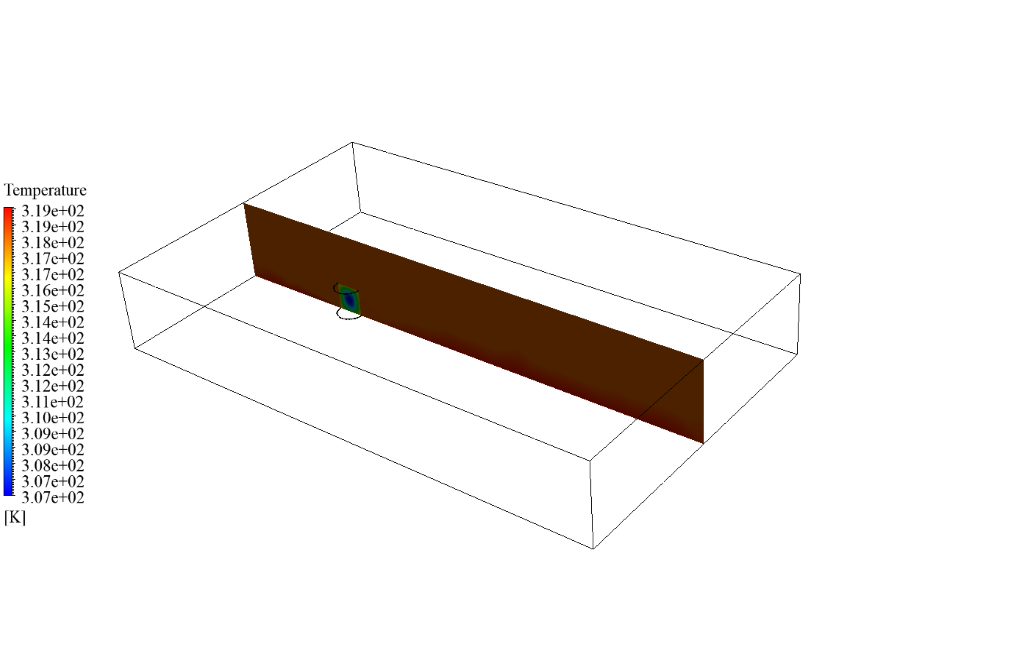

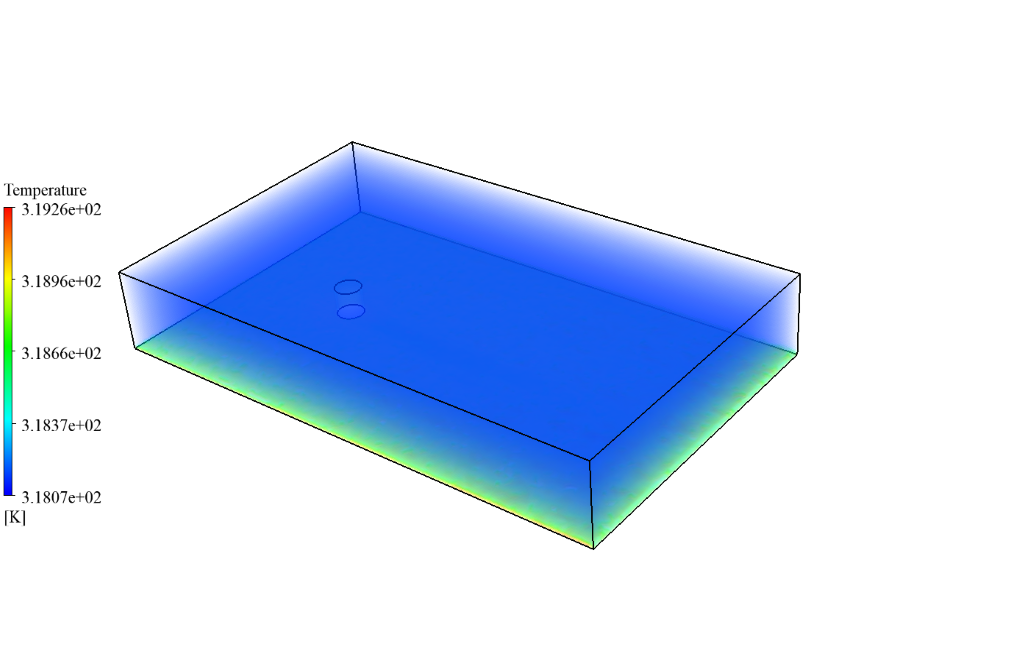

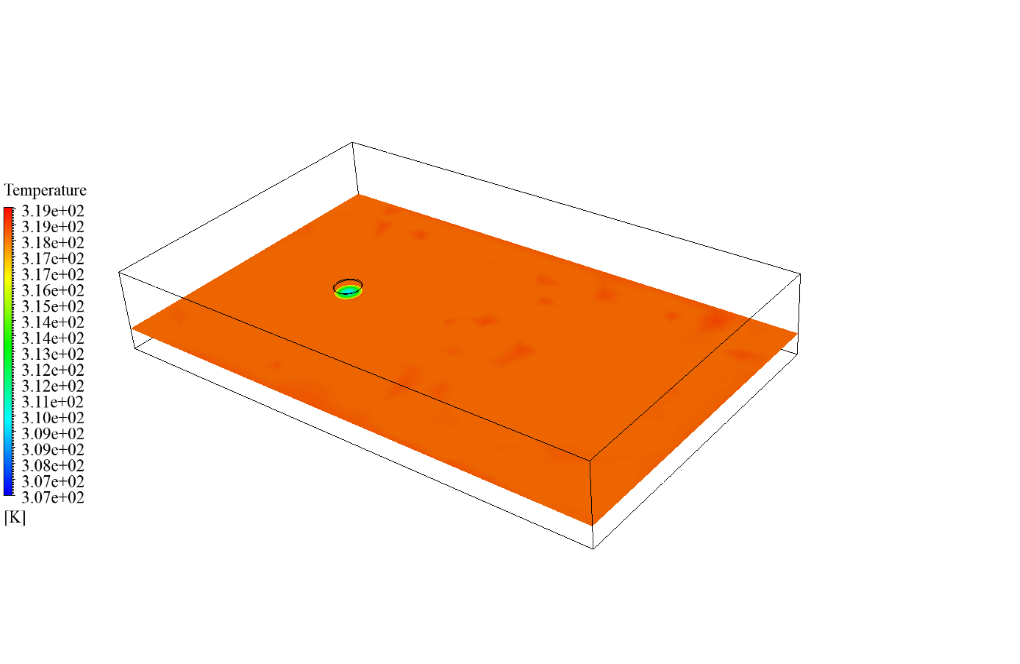

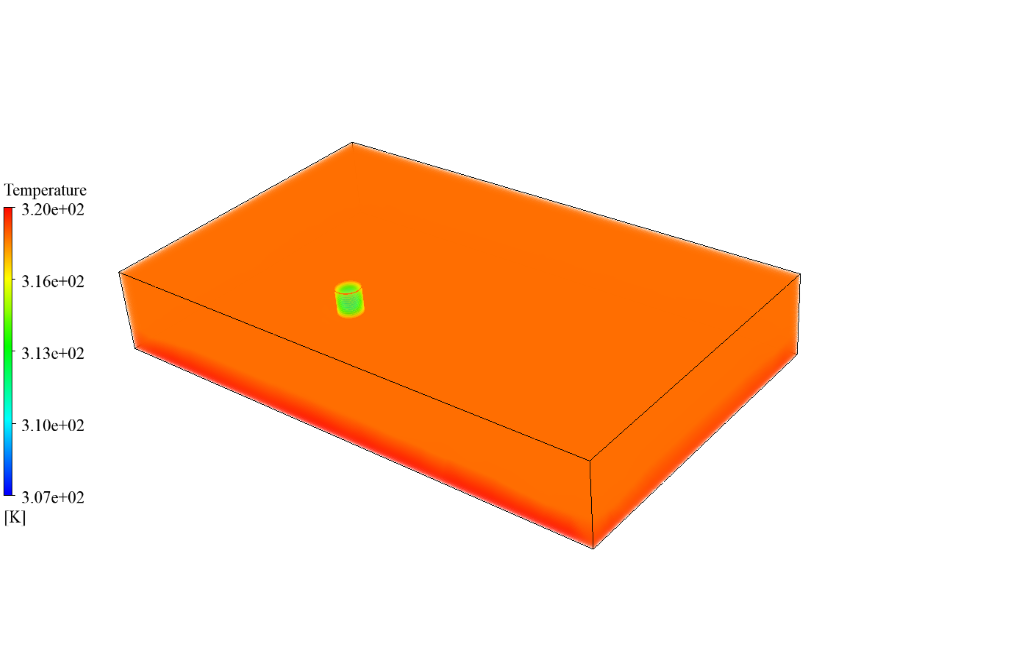

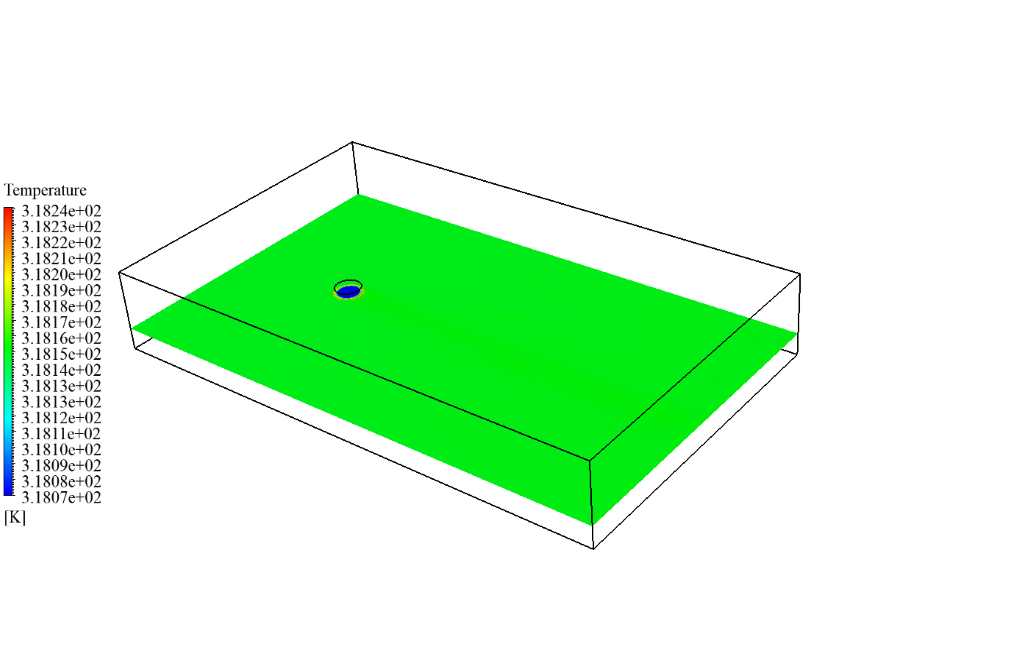

پس از شبیه سازی، کانتور های دمایی دو بعدی و سه بعدی را در هر دو مورد، از جمله مخزن با و بدون لایه پوشش، به دست آوردیم. ما این خطوط را در آخرین ثانیه از فرآیند شبیه سازی به دست می آوریم. همانطور که خطوط نشان می دهد، تغییرات دما در دو مورد متفاوت است. هنگامی که از لایه پوششی استفاده نمی کنیم، دمای داخل مخزن بنزین نیز به دلیل ردیابی اشعه خورشیدی و انتقال حرارت تشعشع افزایش می یابد. اما اگر از لایه پوششی استفاده کنیم، این لایه به عنوان مانعی در برابر تشعشعات عمل می کند و باعث می شود دمای بنزین داخل باک سرد بماند.
