تزریق سطحی با مدل DPM، شبیه سازی با انسیس فلوئنت

۵۴۶,۰۰۰ تومان تخفیف دانشجویی

  • این پروژه به شبیه سازی تزریق سطحی ذرات (Surface injection) با مدل فاز گسسته (Discrete Phase Model, DPM) با نرم افزار انسیس فلوئنت پرداخته است.
  • هندسه این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده و شبکه بندی آن با نرم افزار ANSYS ICEM CFD انجام شده است.
  • مش ایجاد شده با سازمان بوده و دارای 92809 سلول محاسباتی می باشد.
  • این شبیه سازی به صورت ناپایا و وابسته به زمان (Transient) انجام شده است.

بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل (info@ansysfluent.ir)، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه تزریق سطحی با مدل DPM

در این پروژه به شبیه سازی تزریق سطحی با مدل DPM توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته شده است.

مدل فاز گسسته، روشی برای شبیه‌سازی جریان‌های چند فازی است. مدل فاز گسسته (DPM) زمانی استفاده می‌شود که هدف بررسی رفتار ذرات از دیدگاه لاگرانژی و منظر گسسته باشد، بنابراین در مقایسه با مدل‌های دیگر مانند مخلوط (Mixture) ، حجم سیال (VOF)  و اویلری-اویلری دقت بیشتری دارد. . با این حال، هزینه محاسبه بسیار بالاتر است.

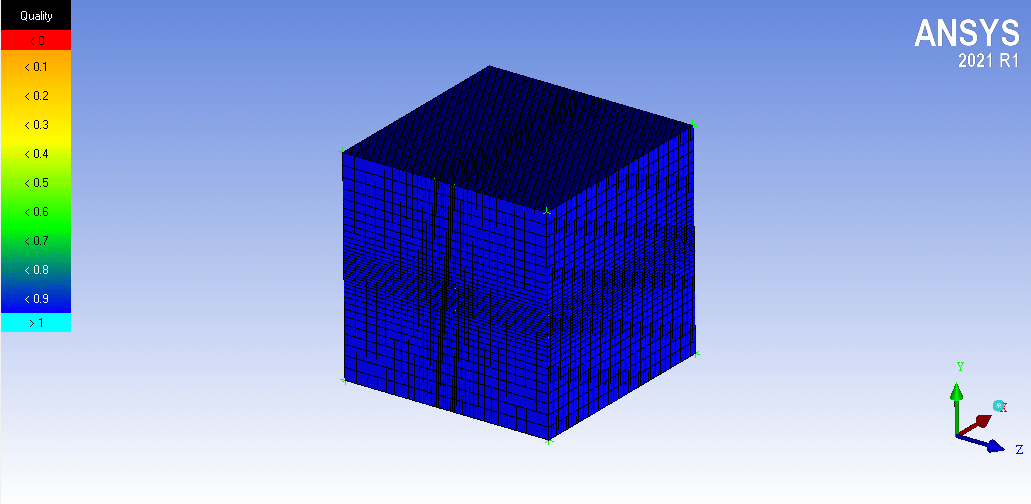

هندسه این پروژه یک دامنه مکعبی سه بعدی است که طول آن در X و Y و جهت Z به ترتیب 5 سانتی متر است. یک ورودی سطح مربع در سمت چپ مکعب با اندازه لبه 0.005 متر وجود دارد. در این مدل سازی از نرم افزار ANSYS Design Modeler برای ایجاد هندسه  استفاده شده است. نرم افزار ANSYS ICEM CFD  نیز برای برای تولیدمش با سازمان استفاده شده و تعداد سلول های محاسباتی  92809 می باشد.

روش های استفاده شده

شبیه سازی گذرا (Transient) است و از حلگر مبتنی بر فشار (Pressure-based solver) به دلیل تراکم ناپذیری سیال عامل استفاده شده است. اثرات شتاب گرانشی در جهت منفی محور Y در نظر گرفته شده است. همچنین از نوع تزریق سطحی (Surface injection) در مدل فاز گسسته (DPM) برای مدل‌سازی ذرات استفاده کرده ایم.

نتایج

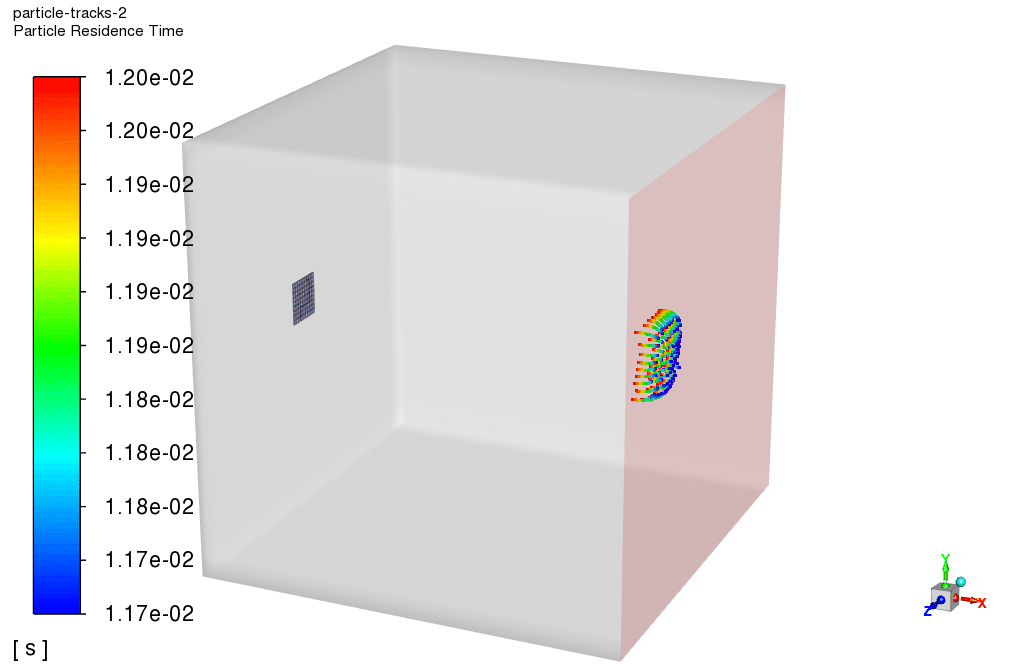

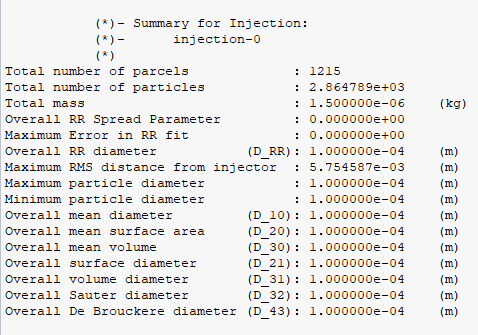

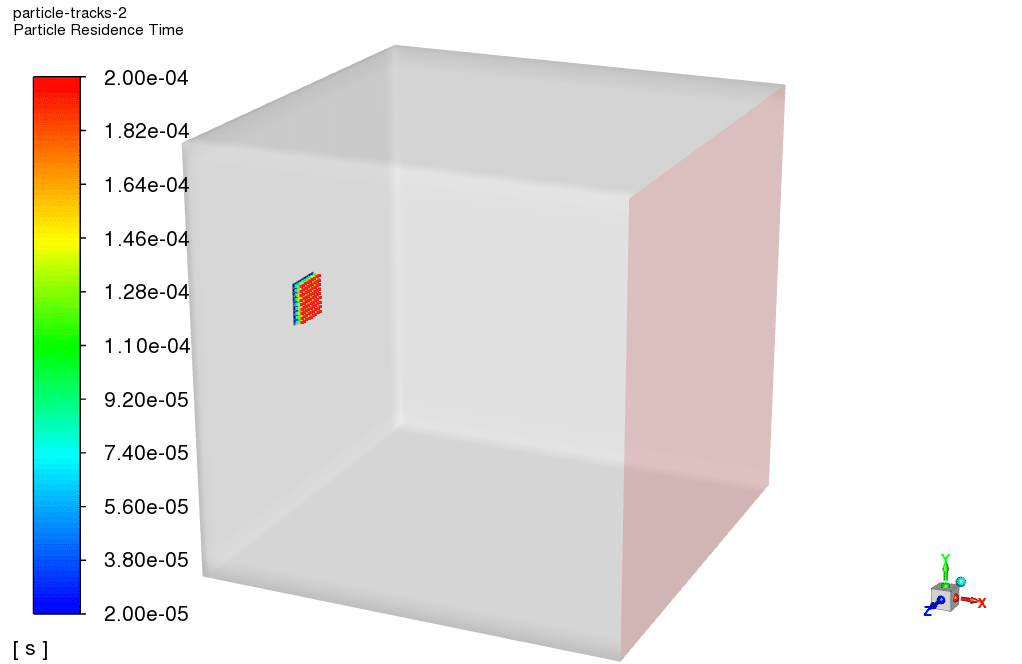

در پایان فرآیند حل، ردیابی سه بعدی ذرات تزریق شده به دست آمد. همچنین انیمیشن حرکتی آنها در هر پنج مرحله ضبط می شود. همانطور که در شکل های درج شده مشاهده می شود، ذرات از سمت چپ جعبه به دامنه تزریق می شوند. ذرات در اثر گرانش اندکی به سمت پایین حرکت می‌کنند و هر چه جلوتر می‌روند، بیشتر در اطراف پخش می‌شوند تا از سمت راست دامنه خارج شوند.همچنین خلاصه تزریق در شکل زیر مشخص است که تعداد بسته ها، ذرات و … را نشان می دهد.
تزریق سطحی با مدل DPM
