شرح پروژه پهپاد VTOL

در این پروژه، به شبیه سازی پهپاد VTOL با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

وسیله نقلیه هوایی بدون سرنشین (به اختصار پهپاد) اصطلاحی است که از نظر معنایی کاملاً شبیه به پهپاد است. بنابراین، پهپاد اساساً هر چیزی است که می تواند در هوا پرواز کند، اما بدون سرنشین است به این معنا که خلبان داخلی آن را اداره نمی کند. VTOL یک پهپاد است که از روتورها برای فعال کردن برخاست عمودی، شناور شدن و فرود استفاده می کند، بسیار شبیه به یک هلیکوپتر. همه هواپیماهای بدون سرنشین چند کوپتر و برخی از هواپیماهای هیبریدی بال ثابت در این دسته قرار می گیرند.

در این شبیه سازی، یک پهپاد VTOL با چهار ملخ در حال چرخش حول محور عمودی و یک پروانه حول محور افقی شبیه سازی شده است. این دستگاه با سرعت 20 متر بر ثانیه به سمت بالا حرکت می کند.

هندسه مدل حاضر سه بعدی بوده و با استفاده از نرم افزار ANSYS Design Modeler طراحی شده است. مش بندی مدل حاضر را با نرم افزار فلوئنت مشینگ انجام داده ایم. نوع مش Polyhedra بوده وتعداد سلول های محاسباتی  1,761,160 است.

روش های استفاده شده

از مدل قابل مرجع چندگانه (MRF)، برای مدل سازی حرکت چرخشی پروانه ها استفاده کرده ایم.

نتایج شبیه سازی پهپاد VTOL

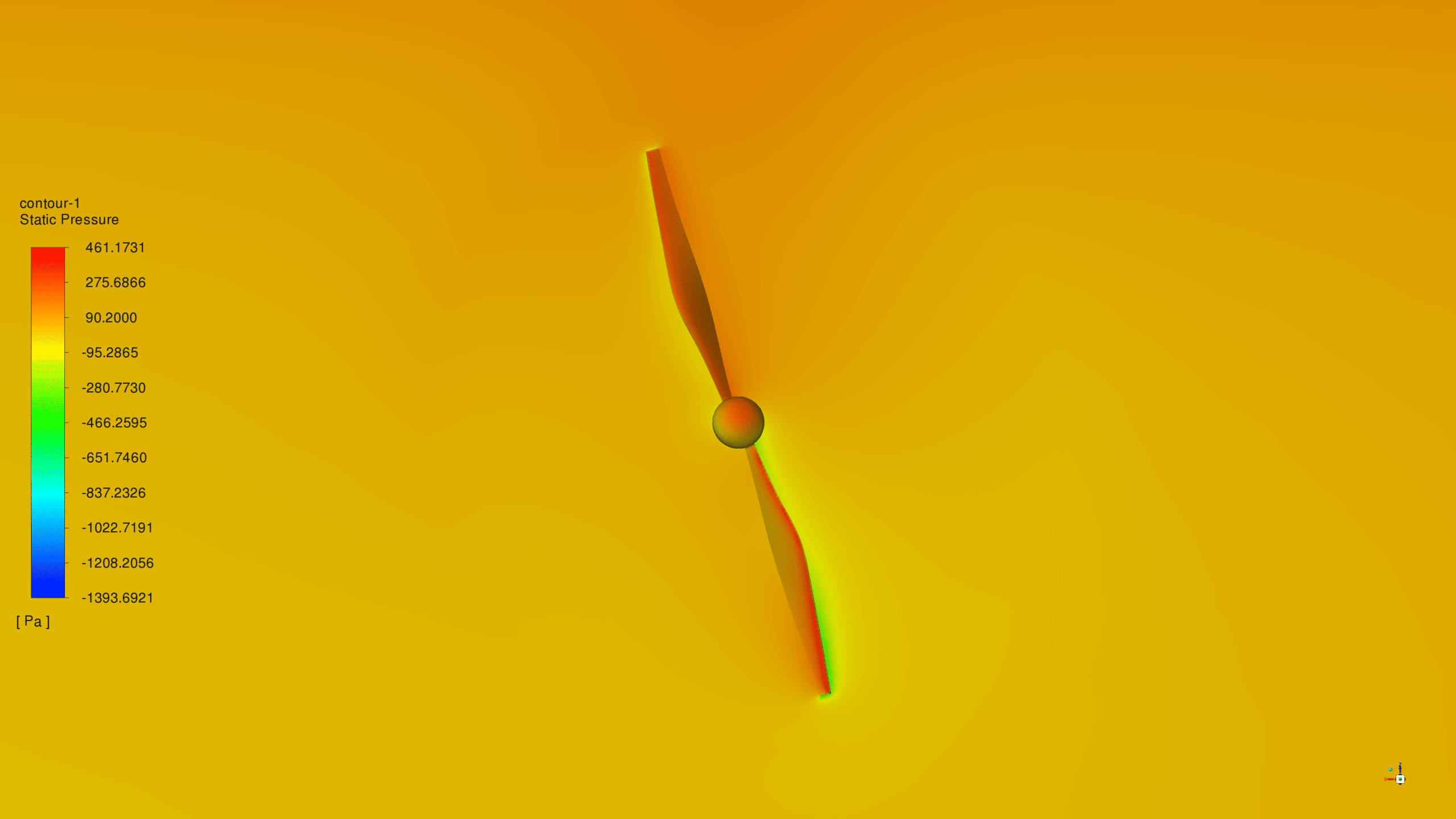

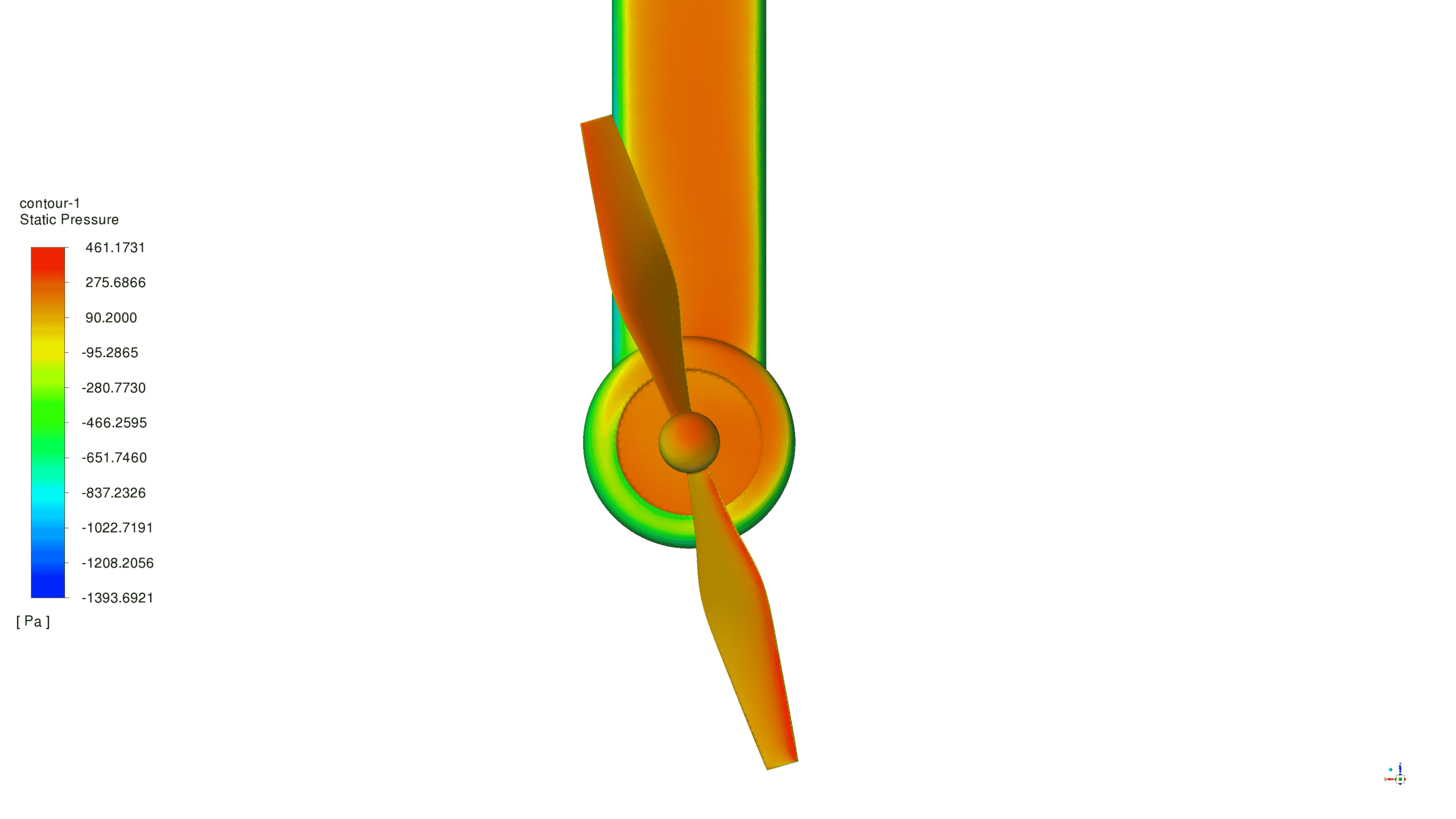

پس از پایان فرآیند شبیه سازی، خطوط و بردارهایی برای پارامترهایی مانند سرعت و فشار به دست آمد. همانطور که در خطوط سرعت نشان داده شده است، سرعت از سمت پایین VTOL کاهش یافته است. در حالی که حداکثر روی دماغه و پشت پهپاد است. در مورد پارامتر فشار استاتیک، همانطور که قابل پیش بینی بود، قسمت بالایی پهپاد بیشترین فشار را تحمل کرد. حداکثر فشار استاتیکی به لبه های پروانه اعمال می شود که به ما در مورد لزوم تمرکز ساخت بر روی این قطعه می گوید. نیرویی که در جهت عمودی به پهپاد وارد می شود 124.94788 نیوتن است.
