رسوب و فرسایش در مبدل حرارتی پوسته و لوله

در این پروژه، به شبیه سازی رسوب و فرسایش در مبدل حرارتی پوسته و لوله با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.

هندسه این پروژه با استفاده از نرم افزار ANSYS Design Modeler به صورت سه بعدی طراحی شده است. هندسه شامل دو بخش، 1 پوسته 2 لوله است. قطر ورودی پوسته و لوله 20 سانتی متر و قطر خروجی پوسته و لوله 20 سانتی متر است.

مش بندی مدل با استفاده از نرم افزار ANSYS Meshing انجام شد. تعداد سلول های محاسباتی 640618 است.

روش های استفاده شده

در این تحقیق با استفاده از روش DPM (مدل  فاز گسسته)، رسوب و فرسایش در پوسته و لوله توسط نرم افزار Ansys Fluent بررسی شد. مدل DPM دو طرفه، همراه با مدل فرسایش/برافزایش، برای بررسی دقیق رفتار ذرات و پدیده فرسایش در لوله فعال است. همچنین، توزیع قطر رزین-راملر برای شبیه سازی توزیع واقعی ذرات در داخل دامنه استفاده شد.
این سیستم از دو سیال روغن و آب تشکیل شده است (آب در پوسته و روغن در لوله جریان دارد). با استفاده از نرم افزار Ansys Fluent، توزیع ناخالصی مشاهده شد. مدل های مختلف فرسایش نرم افزار به پیش بینی صحیح اثر فرسایش در موارد دیگر با توجه به شرایط کاری مختلف کمک می کند. سرعت ورودی روغن و آب با سرعت 1 متر بر ثانیه با گرانش 81/9- m/s-2 در محور z وارد حوزه می شود. علاوه بر این، مدل RNG k-epsilon و معادله انرژی برای حل معادلات سیال آشفته و محاسبه توزیع دما در داخل دامنه استفاده شده است.
این شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.

نتایج شبیه سازی مبدل حرارتی پوسته و لوله

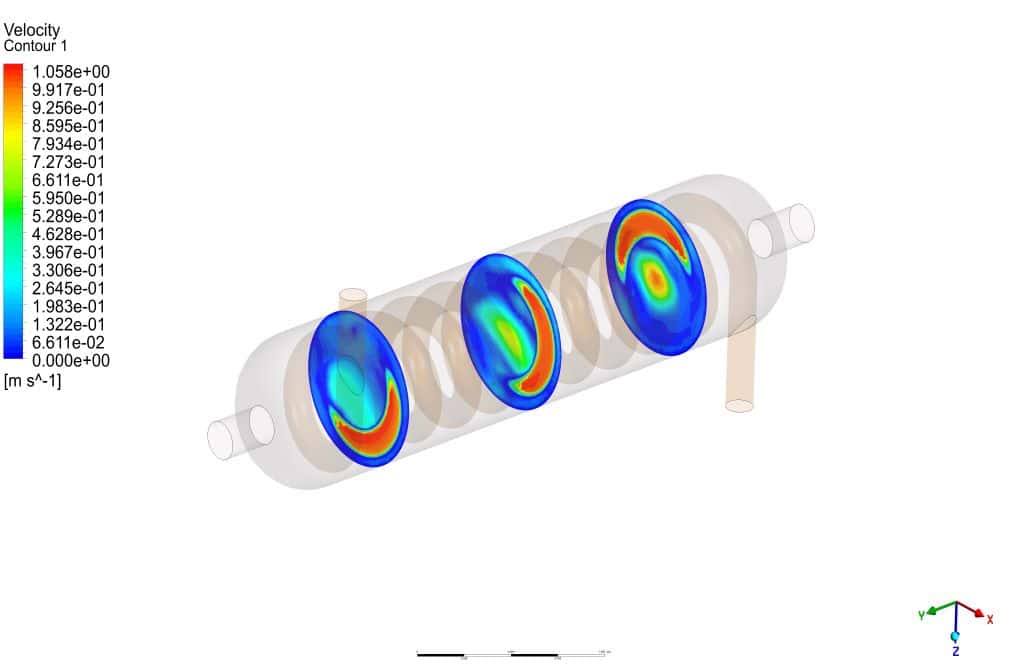

در پایان فرآیند حل، دمای خروجی، سرعت، فشار و فرسایش برای شبیه‌سازی رسوب و فرسایش در پوسته و لوله به دست می‌آید. میزان رسوب ماسه را در پوسته مشاهده می کنیم. ابتدا مدل های فرسایش مورد بررسی قرار می گیرند. در مدل فینی، مانند مدل‌های اوکا و مکلاری، از یک همبستگی تجربی برای پیش‌بینی فرسایش استفاده می‌کند. در درجه اول برای مواد چکش خوار که زاویه برخورد و سرعت در آنها موثر است استفاده می شود. مدل Oka تاثیر سختی دیوار را در نظر می گیرد و ممکن است برای بررسی فرسایش لوله های انتقال مناسب تر باشد. مدل Mclaury برای مطالعه جامدات معلق در آب استفاده می شود و برای مورد حاضر ایده آل بود.

zone The temperature of the inlet(k) The temperature of the outlet(k)
Tube 900 776
shell 400 414.28



zone oka [kg/m^2] Mclaury [kg/m^2]
Tube 2.452726e-10 3.028e-08
shell 4.9492331e-09 6.43e-07
