جدا کننده، جریان سه فازی، شبیه سازی با انسیس فلوئنت

۱,۰۹۸,۰۰۰ تومان تخفیف دانشجویی

  • در این پروژه، به شبیه سازی یک جدا کننده با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی در نرم افزار ANSYS Design Modeler مدل سازی شده است.
  • مش بندی با استفاده از نرم افزار Ansys Meshing انجام شده است.
  • نوع مش بدون ساختار بوده و تعداد سلول های محاسباتی 7166267 می باشد.
  • از مدل چندفازی VOF برای شبیه سازی جریان سه فازی استفاده کرده ایم.


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

شرح پروژه جدا کننده، جریان سه فازی

در این پروژه، به شبیه سازی یک جدا کننده با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.  مخلوط سیالات از مخزن ورودی عبور کرده و پس از برخورد با دیورتر ورودی، وارد مخزن می شود. در حقیقت، جداکننده مجهز به سنسورهایی برای کنترل سطح روغن و آب و سپس کنترل جریان جرم است. بنابراین، کنترل جریان های جرمی یک چالش دراین  شبیه سازی است. در این پروژه چگالی هوا، آب و روغن به ترتیب 2/1، 998 و 689 کیلوگرم بر مترمربع در نظر گرفته شده است

هندسه سه بعدی در نرم افزار ANSYS Design Modeler مدل سازی شده است. یک منطقه استوانه ای با قطر 1 متر که به طول 8 متر با دو کلاهک گسترش یافته است. همچنین مش بندی با استفاده از نرم افزار Ansys Meshing انجام شده است.نوع مش بدون ساختار بوده و تعداد سلول های محاسباتی 7166267 می باشد.

روش های استفاده شده

در این پروژه، از مدل چندفازی VOF برای شبیه سازی سه فاز سیال استفاده شده است.

نتایج شبیه سازی جدا کننده، جریان سه فازی

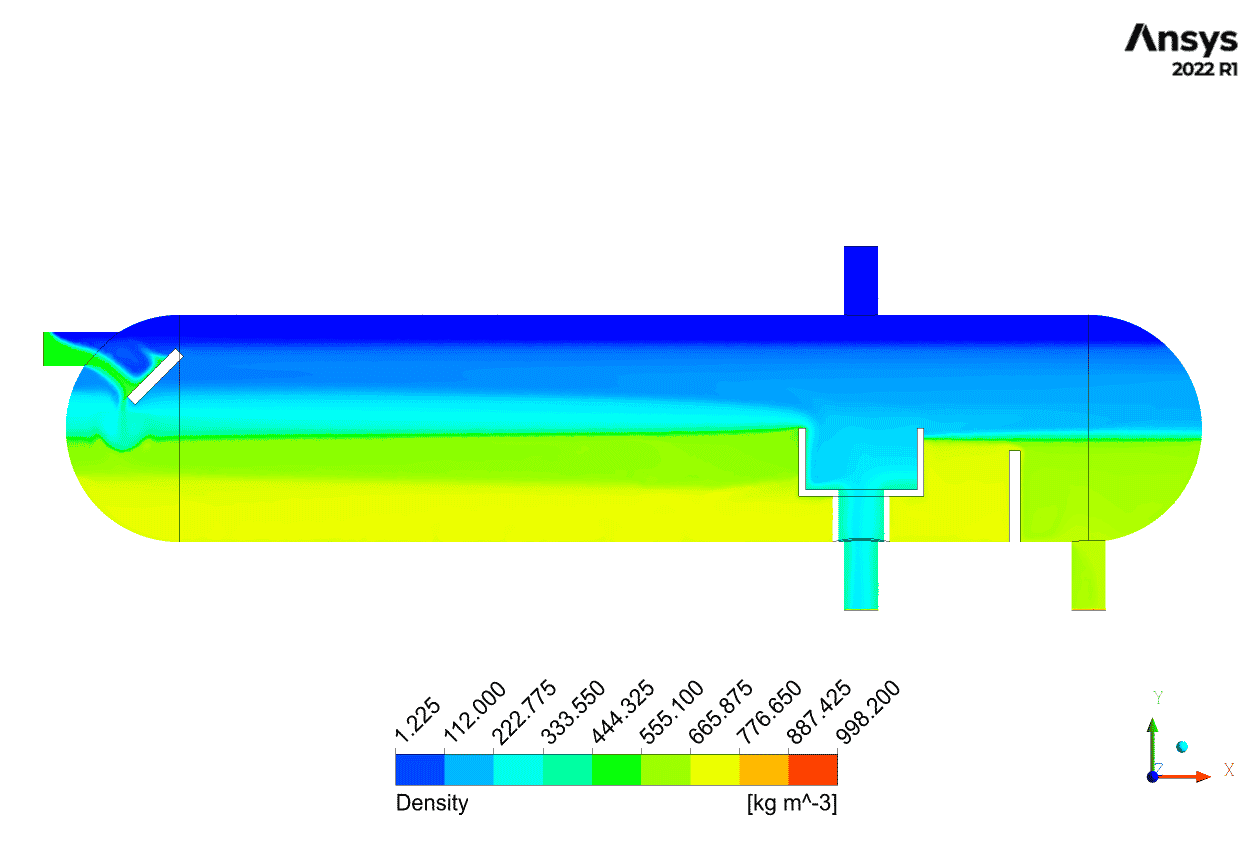

پس از انجام فرآیند شبیه سازی، کانتورهای دو و سه بعدی استخراج شدند. بدیهی است که سرعت ورودی بالا می تواند نرخ اختلاط را افزایش دهد که این مورد علاقه و هدف ما نیست. بنابراین با استفاده از دیورتر شیبدار، سرعت کاهش می یابد و وارد حوزه سیال می شود. به دلیل شیب چگالی، سیال متراکم (آب) در پایین مخزن باقی می ماند و روغن در قسمت بالایی به سطح سطل روغن می رسد و از مخزن خارج می شود. خطوط کسری حجمی این ادعا را تأیید می کند.
