مبدل حرارتی خورشیدی، شبیه سازی با انسیس فلوئنت
۹۰۶,۰۰۰ تومان تخفیف دانشجویی
- در این پروژه، به شبیه سازی یک مبدل حرارتی خورشیدی از طریق نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
- هندسه سه بعدی این پروژه، با نرم افزار ANSYS Design Modeler ترسیم شده است.
- مش بندی این پروژه، با نرم افزار ANSYS Meshing انجام شده است و تعداد سلول های محاسباتی 304200 سلول می باشد.
- از مدل Discrete Ordinates (DO) و Solar Ray Tracing برای در نظر گرفتن انتقال حرارت تشعشع استفاده کرده ایم.
بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.
برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.
برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.
توضیحات
شرح پروژه مبدل حرارتی خورشیدی
در این پروژه، به شبیه سازی یک مبدل حرارتی خورشیدی از طریق نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
این سیستم از دو قسمت تشکیل شده است: جریان آب در قسمت مرکزی مبدل حرارتی حرکت می کند و جریان هوا در شکاف واقع در صفحه جلویی مبدل حرارتی است. جریان آب با سرعت 4 متر بر ثانیه و دمای 30 درجه سانتیگراد وارد مبدل حرارتی شده و با فشار اتمسفر از مبدل حرارتی خارج می شود. دیواره جاذب مبدل حرارتی در معرض تابش خورشید است و از طریق انتقال حرارت تابشی گرما را جذب می کند. این بدان معناست که دمای شکاف هوا در مقابل صفحه جاذب با گرم شدن خورشید افزایش می یابد. این افزایش دمای هوا باعث می شود تا گرما به صفحه جاذب منتقل شود و متعاقباً گرما از صفحه جاذب به جریان آب داخل مبدل حرارتی منتقل شود. بنابراین جریان آب در داخل سیستم با دمای دریافتی صفحه جاذب افزایش می یابد. همچنین برای افزایش انتقال حرارت، چندین ردیف دیوار داخلی به عنوان مانعی در داخل مبدل حرارتی طراحی شده است تا جریان آب طولانی شود و شانس تماس با صفحه جاذب افزایش یابد.
هندسه مدل حاضر توسط نرم افزار ANSYS Desgin Modeler ترسیم شده است. سپس مدل توسط نرم افزار ANSYS Meshing مش بندی شده است. مش مدل بدون ساختار است و 304200 سلول محاسباتی در دامنه وجود دارد.
روش های استفاده شده
نتایج شبیه سازی مبدل حرارتی خورشیدی

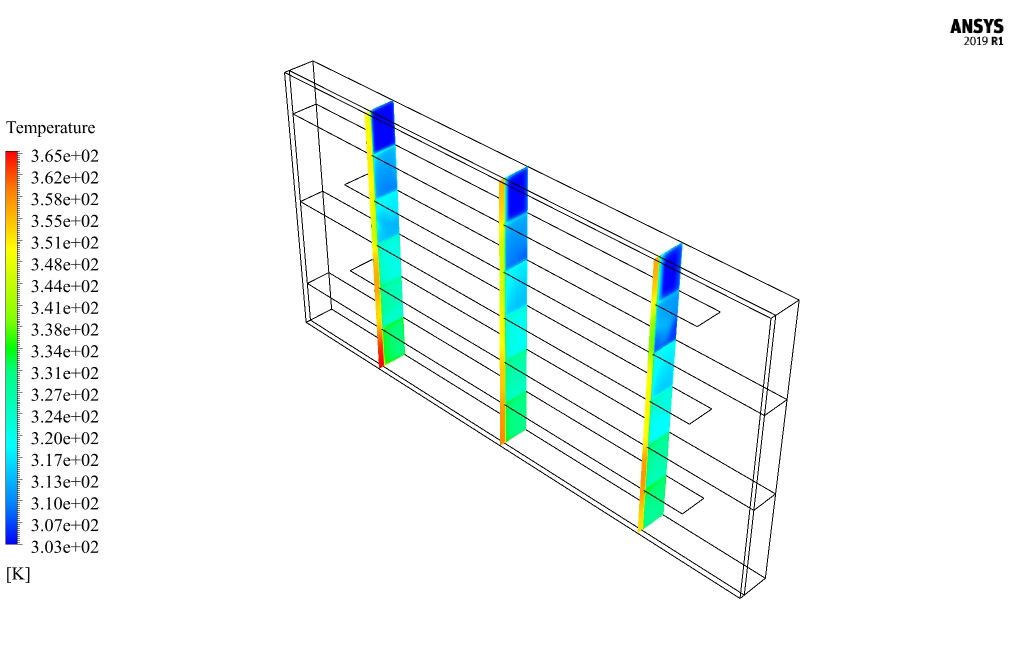

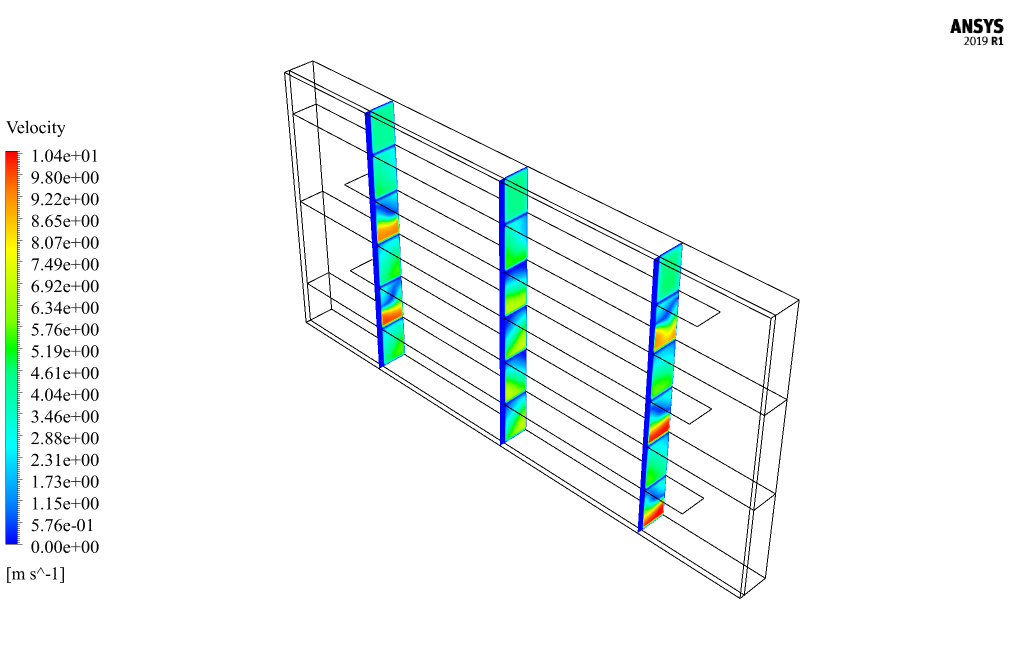

پس از شبیه سازی، کانتورهای دوبعدی و سه بعدی مربوط به فشار، سرعت و دما به دست می آید. نتایج نشان می دهد که دمای جریان آب از قسمت ورودی به قسمت خروجی افزایش می یابد. این تغییرات دما نشان می دهد که انتقال حرارت تشعشع و اثر ردیابی اشعه خورشیدی به طور کامل روی صفحه جاذب مبدل حرارتی و در نتیجه بر جریان آب اعمال می شود.
