فروش ویژه

بسته آموزشی تصفیه آب، 7 مثال کاربردی

Original price was: ۱۴,۵۸۰,۰۰۰ تومان.Current price is: ۷,۲۹۰,۰۰۰ تومان. تخفیف دانشجویی

در این بسته آموزشی به شبیه سازی 7 پروژه کاربردی مرتبط با تصفیه آب با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. شامل محصولات:

  • رطوبت زدایی رطوبت (HDH)
  • دستگاه تقطیر آب خانگی
  • دستگاه آب شیرین کن دو مرحله ای
  • شیرین سازی خورشیدی با تبخیر سطحی
  • نمک زدایی آب خورشیدی (دو بعدی)
  • اسمز معکوس (RO)
  • تقطیر غشایی شکاف هوا (AGMD)


بر روی افزودن به سبد خرید کلید کرده و فایل های هندسه، مش و فیلم آموزشی جامع را دریافت کنید.

برای سفارش پروژه خود و یا بهره مندی از مشاوره رایگان، با کارشناسان ما از طریق ایمیل ([email protected])، پشتیبانی آنلاین و یا واتس اپ (09126238673) در ارتباط باشید.

برای کنترل کیفیت خدمات ما میتوانید از محصولات رایگان استفاده کنید.

رطوبت زدایی رطوبت (HDH)، شبیه سازی با انسیس فلوئنت

  • در این پروژه به شبیه سازی سیستم رطوبت زدایی (HDH) ، از طریق نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم.
  • نوع مش در کیس اول هیبرید بوده و تعداد سلول های محاسباتی 206928 سلول می باشد.
  • نوع مش در کیس دوم بدون ساختار بوده و دارای 553086 سلول محاسباتی می باشد.
  • از مدل فاز گسسته سیال (DPM) در این شبیه سازی استفاده کرده ایم.
  • مدل انتقال گونه ها (Species Transport) استفاده شده است.
  • از مدل جریان چندفازی VOF استفاده کرده ایم.
  • ناحیه متخلخل در این پروژه فعال می باشد (Porous zone)
  • هردو مرحله رطوبت (Humidification) و رطوبت زایی (Dehumidification) در این پروژه شبیه سازی شده است.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

دستگاه تقطیر آب خانگی، شبیه سازی با انسیس فلوئنت

  • در این پروژه، به شبیه سازی دستگاه تقطیر آب خانگی با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه را با نرم افزار ANSYS Meshing انجام داده ایم.
  • نوع مش بدون ساختار است و تعداد سلول های محاسباتی 478805 سلول می باشد.
  • برای تجزیه و تحلیل پروژه از مدل های چند فازی و انتقال جرم (تبخیر-تراکم) VOF استفاده کرده ایم.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

دستگاه آب شیرین کن دو مرحله ای، شبیه سازی با انسیس فلوئنت

  • در این پروژه به شبیه سازی دستگاه آب شیرین کن دو مرحله ای با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
  • مش بندی آن با نرم افزار ANSYS Meshing انجام شده است. نوع مش بدون ساختار بوده و تعداد سلول های محاسباتی 1936581 سلول می باشد.
  • از مدل چند فازی VOF برای مدل سازی تبخیر سطحی استفاده کرده ایم.
  • از یک کد یو دی اف (UDF) برای تعریف مکانیسم انتقال جرم از طریق تبخیر استفاده کرده ایم.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

شیرین سازی خورشیدی با تبخیر سطحی، شبیه سازی با انسیس فلوئنت

  • فرایند شیرین سازی خورشیدی به کمک تبخیر سطحی را با استفاده از نرم افزار انسیس فلوئنت شبیه سازی کردیم.
  • هندسه مدل را به صورت سه‌بعدی با استفاده از نرم افزار انسیس دیزاین مدلر طراحی کردیم.
  • مدل را با نرم افزار انسیس مشینگ مش بندی کردیم.
  • مش بندی از نوع با سازمان (structured) بوده و تعداد 938174 سلول ایجاد شد.
  • شبیه سازی را از نظر زمانی به صورت ناپایا (unsteady) انجام دادیم.
  • از مدل چندفازی حجم سیال (VOF) برای تعریف فازهای آب، هوا و بخار آب استفاده کردیم.
  • یک فرایند انتقال جرم (mass transfer) برای تعریف فرایند تبخیر و چگالش (evaporation/condensation) استفاده کردیم.
  • از یک فایل تابع تعریف شده توسط کاربر برای تعیین نحوه تغییر فاز استفاده کردیم.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

نمک زدایی آب خورشیدی (دو بعدی)، شبیه سازی با انسیس فلوئنت

  • در این پروژه، به شبیه سازی نمک زدایی آب خورشیدی توسط نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • مدل دو بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
  • شبکه بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است.
  • نوع مش ساختار یافته بوده و تعداد سلول های آن 16000 می باشد.
  • این مساله به صورت ناپایا (گذرا، Transient) حل شده است.
  • از مدل انتقال گونه ها (Species Transport) استفاده شده است.
  • از یک UDF برای تعریف نرخ انتقال جرم در پدیده تبخیر سطحی، استفاده شده است.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

اسمز معکوس (RO)، شبیه سازی با انسیس فلوئنت

  • در این پروژه، به شبیه سازی اسمز معکوس (RO) با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه این پروژه با نرم افزار ANSYS Design Modeler ترسیم شده است.
  • مش بندی این پروژه با نرم افزار  ANSYS Meshing انجام شده است.
  • نوع مش ساختاریافته است و تعداد سلول های محاسباتی 44800 سلول می باشد.
  • مدل اویلری برای شبیه‌سازی رفتار چند فازی سیال با محیط متخلخل استفاده شده است.
  • شبیه سازی به صورت گذرا (وابسته به زمان، ناپایا، Transient) انجام شده است.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

تقطیر غشایی شکاف هوا (AGMD)، شبیه سازی با انسیس فلوئنت

  • در این پروژه به شبیه سازی تقطیر غشایی شکاف هوا (AGMD) با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم.
  • هندسه سه بعدی این پروژه با نرم افزار ANSYS Design Modeler طراحی شده است.
  • مش بندی این پروژه با نرم افزار ANSYS Meshing انجام شده است.
  • نوع مش ساختاریافته است و تعداد سلول های محاسباتی 150000 سلول می باشد.
  • از مدل چند فازی VOF در این شبیه سازی استفاده شده است.
  • محیط متخلخل (Porous Zone) در این پروژه تعریف شده است.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش همه محصولات نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

اگر به ویدیو آموزشی هندسه و مش یک محصول نیاز دارید، میتوانید این گزینه را انتخاب کنید.

پیشنهادات ویژه

در صورتی که نیاز به مشاوره تخصصی از طریق فیلم آموزشی دارید، این گزینه پشتیبانی فنی 1 ساعته در اختیار شما قرار می دهد.

توضیحات

بسته آموزشی تصفیه آب، 7 مثال کاربردی

در این بسته آموزشی به شبیه سازی 7 پروژه کاربردی مرتبط با تصفیه آب با استفاده از نرم افزار انسیس فلوئنت (ANSYS Fluent) پرداخته ایم. ما این بسته را به علاقه مندان به رشته مهندسی آب پیشنهاد میکنیم. این بسته شما را با اصول عملکرد سیستم های مختلف آب تمیز و نحوه شبیه سازی عددی آنها آشنا می کند. این بسته 7 سیستم مختلف آب تمیز را ارائه می دهد.

آنچه در این بسته آموزشی خواهید آموخت

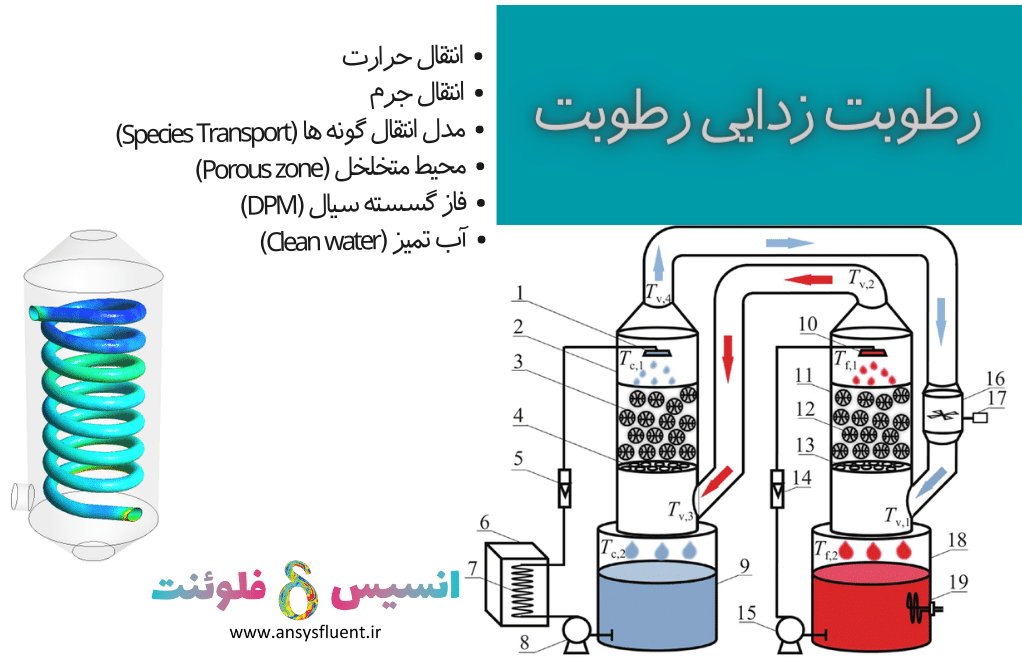

رطوبت زدایی رطوبت (HDH)

نمک زدایی آب به دو روش کلی حرارتی و غشایی طبقه بندی می شود. یکی از روش‌های حرارتی، سیستم‌های مرطوب‌سازی و رطوبت‌گیری است. پروژه شماره 1 مربوط به سیستم Humidifier-De Humidifier (HDH) می باشد. این سیستم از دو محفظه تشکیل شده است. یکی از محفظه ها آب را روی هوای خشک کننده (سیستم مرطوب کننده) می پاشد. محفظه دیگر رطوبت هوای مرطوب را به دلیل تماس با لوله های خنک کننده (سیستم رطوبت گیر) جذب می کند.

بنابراین این پروژه از دو بخش تشکیل شده است. برای سیستم رطوبت ساز، مدل DPM پاشش گسسته قطرات آب را تعریف می کند و مدل گونه ها هوای خشک و بخار مرطوب را تعریف می کند. مدل چند فازی VOF فازهای بخار و آب را برای سیستم رطوبت گیر تعریف می کند.

دستگاه تقطیر آب خانگی

ما برخی از دستگاه های نمک زدایی را در مقیاس کوچک طراحی می کنیم و کاربردهای خانگی نیز داریم. یکی از این سیستم ها دستگاه تقطیر آب است. پروژه شماره 2 تقطیر آب خانگی را شبیه سازی می کند. فرآیند نمک زدایی در این مدل شامل دو مرحله است. ابتدا آب ناخالص با دریافت گرما تبخیر می شود و سپس بخار خالص حاصله در اثر تماس با لوله های سرد متراکم می شود. این پروژه از مدل چند فازی VOF برای تعریف آب و بخار استفاده می کند. همچنین، انتقال جرم بین آب و بخار را به عنوان فرآیندهای تبخیر و تراکم تعریف کرده ایم.

دستگاه آب شیرین کن دو مرحله ای

پروژه شماره 3 نیز یک مدل حرارتی در مقیاس کوچک دیگر ارائه کرده است. این مدل از صفحات مورب تشکیل شده است. ابتدا آب توسط کف محفظه گرم و تبخیر می شود و سپس بخار توسط صفحه سرد مورب خنک و متراکم می شود. بنابراین برای این پروژه از مدل VOF چند فازی استفاده می کنیم. یک کد UDF نرخ تغییر فاز بین آب و بخار را تعریف می کند.

شیرین سازی خورشیدی با تبخیر

قطه ضعف سیستم های حرارتی این است که نیاز به مصرف انرژی و کاهش راندمان دارند. بنابراین استفاده از انرژی های تجدیدپذیر مانند انرژی خورشیدی می تواند این مشکل را حل کند. پروژه شماره 4 به شبیه سازی یک شیرین ساز ساده خورشیدی می پردازد. در داخل آن تا حدی آب وجود دارد. این دستگاه خورشیدی  از سقف های شیشه ای شیب دار تشکیل شده است – گرمای تابش خورشیدی از طریق دیواره های شیشه ای به سطح آب منتقل می شود. پس از برخورد با دیوارهای شیبدار، آب از سطح تبخیر می شود تا متراکم شود. بنابراین، ما از مدل Multiphase VOF برای تعریف فازهای آب و بخار استفاده کرده ایم. سپس از کد UDF برای تعریف تبخیر سطحی استفاده کردیم.

نمک زدایی آب خورشیدی (دو بعدی)

پروژه شماره 5 نیز یک دستگاه ثابت خورشیدی با مکانیزم عملکرد مشابه پروزه 4 را شبیه سازی می کند. البته از روش دیگری برای مدل سازی آن استفاده شده است. به جای تعریف یک مدل چند فازی، از مدل حمل و نقل گونه ها (Species Transport Model) برای تعریف مخلوطی از آب و بخار استفاده کرده ایم.

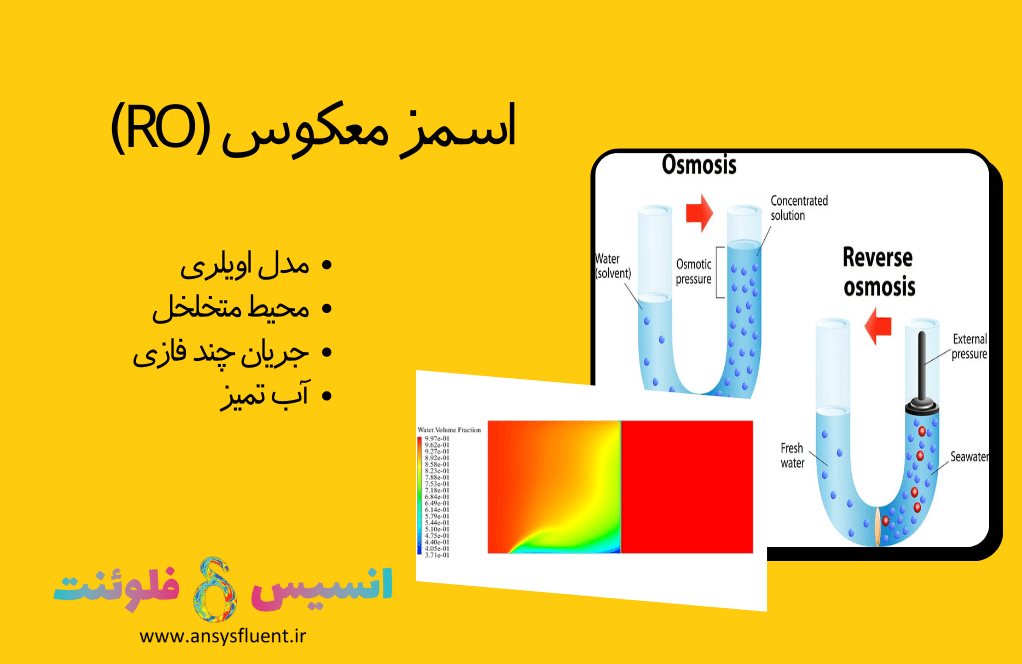

اسمز معکوس (RO)

یکی دیگر از دو روش کلی نمک زدایی آب، روش غشایی است. مزیت اصلی این روش کاهش مصرف انرژی است. روش اسمز معکوس (RO) شناخته شده ترین و محبوب ترین روش است. روش اسمز معکوس بر خلاف رویکرد فشار اسمز عمل می کند. با توجه به پدیده اسمز، مایع همیشه تمایل دارد از غلظت های پایین تر به بالاتر حرکت کند. بنابراین اختلاف فشاری بین دو طرف ایجاد می شود که معادل فشار اسمزی است. مکانیسم سیستم نمک زدایی اسمز معکوس برخلاف این رفتار طبیعی سیال است. فیلتری در مسیر سیال قرار می گیرد تا پس از عبور از سیال ناخالصی ها را از آن جدا کند.

پروژه شماره 6 یک سیستم اسمز معکوس را شبیه سازی کرده است. ما این پروژه را در دو مرحله در حالت ناپایدار انجام می دهیم. ابتدا پدیده اسمز را بررسی می کنیم و سپس سیستم نمک زدایی اسمز معکوس را شبیه سازی می کنیم. همچنین از یک محیط متخلخل (Porous Zone) برای تعریف غشای سیستم استفاده کرده ایم.

تقطیر غشایی شکاف هوا (AGMD)

برخی از روش ها از ترکیب روش های حرارتی و غشایی به دست می آیند. روش تقطیر غشایی نمونه ای از این روش ها می باشد. این روش در چهار حالت مختلف انجام می شود. یکی از آنها روش تقطیر غشایی شکاف هوایی است. پروژه شماره 7 مربوط به سیستم AGMD می باشد. در این سیستم، یک شکاف هوا بین سطح جریان سرد و غشای متصل به جریان گرم قرار می گیرد. این شکاف هوا فضای خاصی برای ایجاد تراکم است. در این فضا، بخار متراکم می شود و آب شیرین تولید می کند.
